OEM BNC konektor Supplier

Ningbo Hanson Communication Technology Co., Ltd. Domov / Produkty / RF koaxiální konektor / BNC konektor

BNC konektor

Popis:

RF koaxiální konektor řady BNC je RF koaxiální konektor bajonetového typu vyvinutý v souladu s americkým vojenským standardem MIL-C-39012. Má vlastnosti rychlého připojení a spolehlivého kontaktu a je jedním z nejpoužívanějších a nejpoužívanějších konektorů na světě. Charakteristická impedance koaxiálního konektoru RF řady BNC je rozdělena na 50Ω a 75Ω a velikosti dvou různých impedančních konektorů jsou přizpůsobeny.

Parametr:

Hlavní technické specifikace:
◆ Charakteristická impedance: 50Ω/75Ω
◆ Frekvenční rozsah: DC-4GHz (50Ω)/DC-1GHz (75Ω)
◆ Izolační odpor: ≥5000MΩ
◆ Dielektrické výdržné napětí: 1500V (rms)
◆ Poměr stojatých vln napětí (VSWR): ≤1,25
◆ Párovací cykly: 500 krát

Zeptejte se

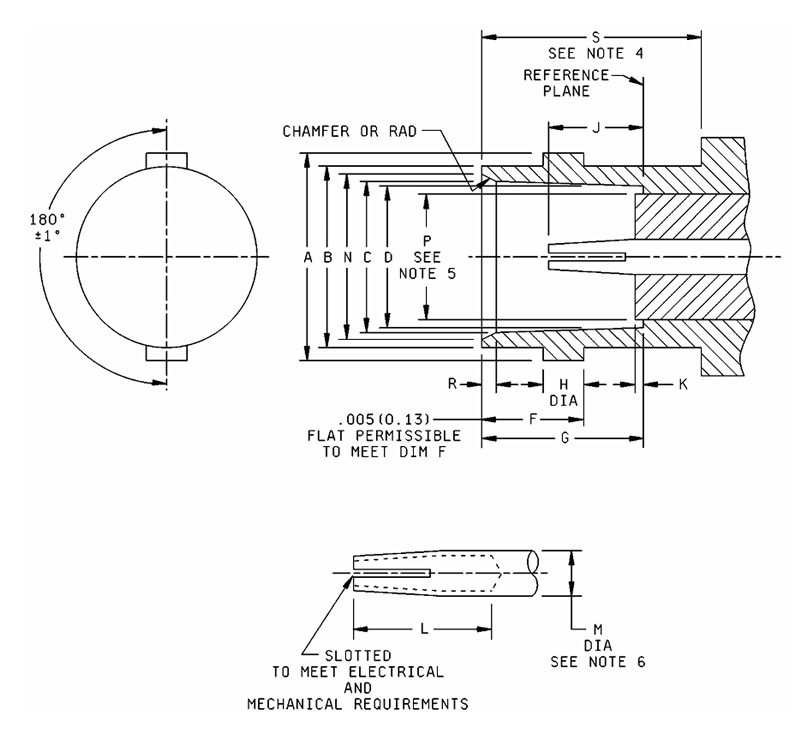

Ztlumit
Ltr 		Milimetry (palce)
Minimální Maximum
A 0,432 (10,97) 0,436 (11.07)
B 0,378 (9,60) 0,382 (9,70)
C 0,327 (8,31) 0,333 (8,46)
D 0,319 (8,10) 0,321 (8,15)
F 0,204 (5,18) 0,208 (5,28)
G 0,327 (8,31) 0,335 (8,51)
H 0,075 (1,91) 081 (2,06)
」 0,186 (4,72) 0,206 (5,23)
K ------- 0,006 (0,15)
L 0,195 (4,95) -------
M 0,081 (2,06) 087 (2.21)
N 0,346 (8,79) 0,356 (9,04)
P ------- 0,256 (6,50)
R 0,015 (0,38) 0,030 (0,76)
S 0,414 (10,52) -------

Poznámky:
1. Rozměry jsou v palcích. Metrické ekvivalenty jsou v závorkách.
2. Metrické ekvivalenty jsou uvedeny pouze pro obecnou informaci.
3. Toto rozhraní musí splňovat požadavky na obrys, jak je uvedeno ve výkresu nebo specifikaci DSCC.
4. Vůle pro spojovací matici protilehlého konektoru.
5. Rozměr "P" se vztahuje na tu část (pokud existuje) dielektrika, která přesahuje referenční roviny o rozměr K.
6. "M" platí pouze pro délku "L".

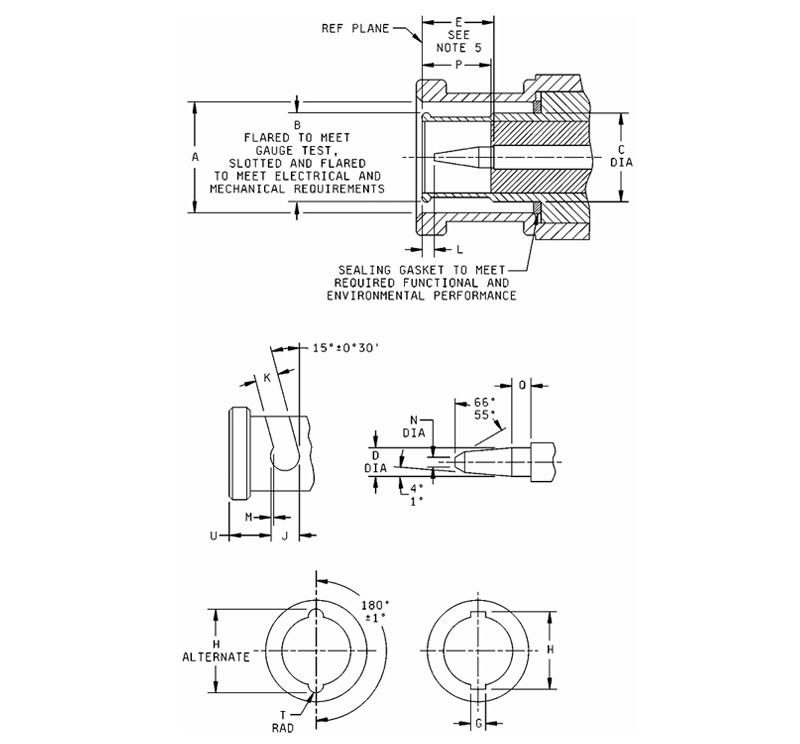

Ztlumit
Ltr 		Milimetry (palce)
Minimální Maximum
A 385 (9,78) 0,390 (9,91)
B Test měřidla
D 0,052 (1,32) 0,054 (1,37)
E 0,210 (5,33) 0,230 (5,84)
G 0,091 (2,31) 0,097 (2,46)
H 0,463 (11,76) 0,473 (12,01)
H střídat 0,394 (10,01) 0,400 (10,16)
J 0,124 (3,15) -------
K 0,091 (2,31) 0,097 (2,46)
L 0,003 (0,08) -------
M 0,018 (0,46) 0,022 (0,56)
N ------- 0,025 (0,64)
P 0,208 (5,28) -------
Q 0,078 (1,98) -------
T 0,045 (1,14) 0,049 (1,24)
U 0,180 (4,57) 0,184 (4,67)

Poznámky:
1. Rozměry jsou v palcích. Metrické ekvivalenty jsou v závorkách.
2. Metrické ekvivalenty jsou uvedeny pouze pro obecnou informaci.
3. V zapojeném stavu musí podélná síla pružiny spojovacího mechanismu překročit tlak vyvíjený těsnicím těsněním o hodnotu nezbytnou pro dosednutí vnějších kontaktů v referenční rovině.
4. Toto rozhraní musí splňovat požadavky na měřidlo, jak je uvedeno.

BNC $ $ SERIES

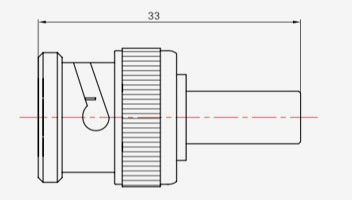

  • BNC-JB3
    BNC-JB3
    Model Typ kabelu
    BNC-JB3 SFT-50-3, 670-141

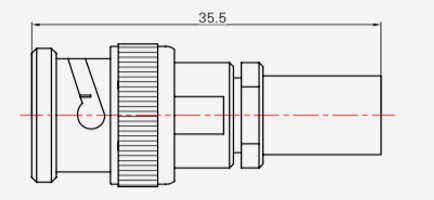

  • BNC-KB3
    BNC-KB3
    Model Typ kabelu
    BNC-KB3 SFT-50-3,670-141

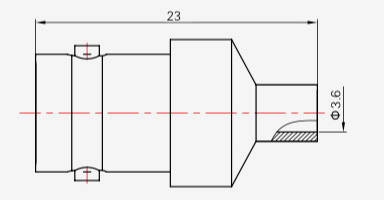

  • BNC-KYB2
    BNC-KYB2
    Model Typ kabelu d
    BNC-KYB2 SFT-50-2,670-086 Φ2.2
    BNC-KYB3 SFT-50-2,670-141 Φ3,6 $ $
  • BNC-J3
    BNC-J3
    Model Typ kabelu
    BNC-J3 SYV-50-2-1,RG316
    BNC-J4 SYV-50-2-2
    BNC-J5,(K)5 SYV-50-3,SFCJ-50-3-51,RG142
    BNC-J7 SYV-50-5-1,SFCJ-50-5-51
    BNC-J10 SYV-50-7-1,SYV-50-7-2,SFCJ-50-7-51
  • BNC-J3Y
    BNC-J3Y
    Model Typ kabelu
    BNC-J3Y SYV-50-2-1
    BNC-J5Y SYV-50-3
  • BNC-J12
    BNC-J12
    Model Typ kabelu
    BNC-J12 SYV-75-3
  • BNC-75J13Y
    BNC-75J13Y
    Model Typ kabelu
    BNC-75J13Y SYV-75-5
  • BNC-JW3Y
    BNC-JW3Y
    Model Typ kabelu
    BNC-JW3Y SYV-50-2-1,RG316

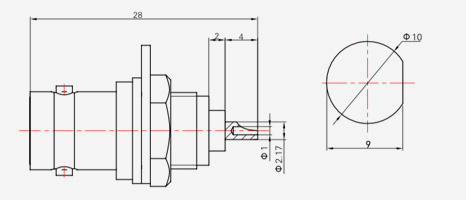

  • BNC-KF3
    BNC-KF3
    Model Typ kabelu
    BNC-KF3 SYV-50-2-1,RG316
    BNC-KF4 SYV-50-2-2
    BNC-KF5 SYV-50-3,SFCJ-50-3-51,RG142
  • BNC-KY3
    BNC-KY3
    Model Typ kabelu
    BNC-KY3 SYV-50-2-1,RG316
    BNC-KY4 SYV-50-2-2
    BNC-KY5 SYV-50-3,SFCJ-50-3-51,RG142

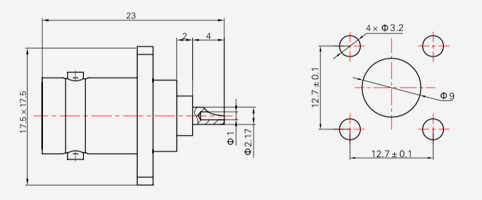

  • BNC-KF
    BNC-KF

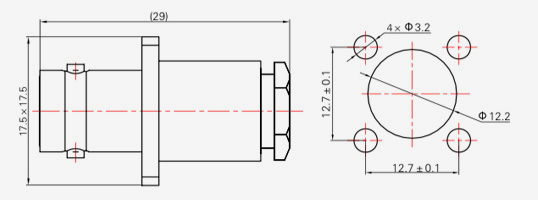

  • BNC-KY
    BNC-KY
