RF skleněný izolátor

Popis:

Skleněné izolátory používají strukturu slinování skla s dobrým těsnícím výkonem. Mohou být použity s konektory s milimetrovou vlnou, jako jsou SMA a 2,92, a mohou být také přímo použity mezi deskami PCB, šablonami a šablonami a součástmi. Používá sklo (dielektrická konstanta je asi 4,0) jako materiál izolačního média a vnitřní a vnější vodiče jsou vyrobeny z materiálu slitiny Kovar. Po vysokoteplotním slinování je povrch poniklován zlatem. Skleněné izolátory mají výhody malých rozměrů, nízké hmotnosti, vzduchotěsnosti a vysoké spolehlivosti. Většinou se používají v případech s požadavky na těsnění nebo požadavky na objem a hmotnost produktu. Jsou vhodné pro intenzivní instalaci. Vnitřní vodič lze připojit různými způsoby, jako je zásuvka, povrchová montáž, svařování a lepení zlatým drátem.

Zeptejte se

Základní struktura:

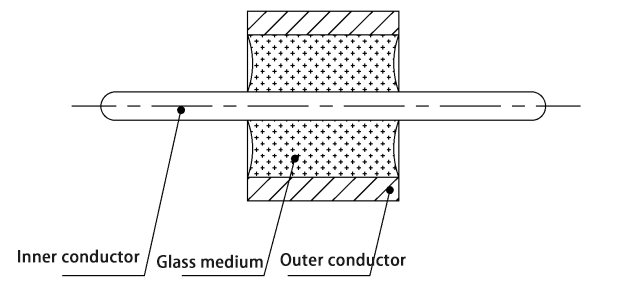

Skleněný izolátor se obvykle skládá ze tří částí: vnějšího vodiče, skleněného média a vnitřního vodiče a jeho základní struktura je znázorněna na následujícím obrázku.

Technické specifikace a testy spolehlivosti:

Elektrické charakteristiky
Charakteristická impedance 50Ω nebo jiný Frekvenční rozsah DC ~ 65 GHz
Dielektrické Odolné Napětí ≥500V Izolační odpor ≥5000M Ω
Kontaktní odpor Vnitřní vodič≤3m Ω Napětí VSWR (50Ω) ≤ 1,05 0,008f ( f: GHz)
Vnější vodič ≤2m Ω RF vložení ztráty (50Ω) ≤0,05 √ f (f: GHz)
Materiálové a mechanické, environmentální vlastnosti
Vnější vodič Delegovatelné slitiny Míra úniku vzduchu ≤ 1,01*10 -9 Pa.m 3 /S
Vnitřní vodič Rozložitelné slitiny Provozní teplota -65 ℃ ~ 165 ℃
Izolační médium Sklo

Doporučené instalační rozměry pro skleněné izolátory

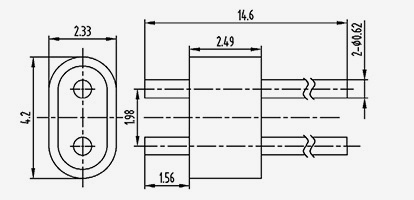

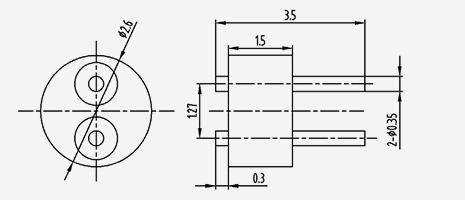

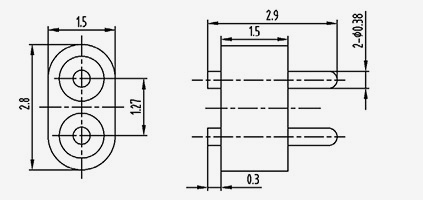

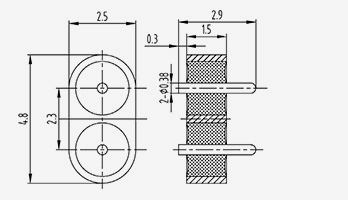

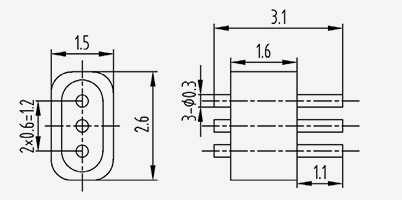

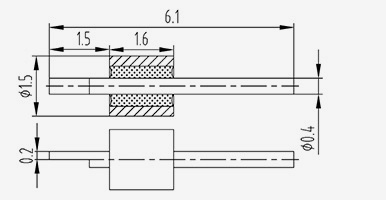

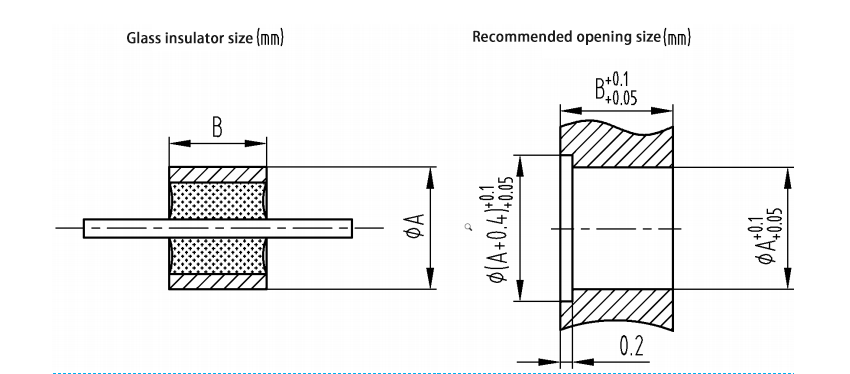

Doporučené rozměry instalačních otvorů pro jednožilové skleněné izolátory jsou uvedeny níže:

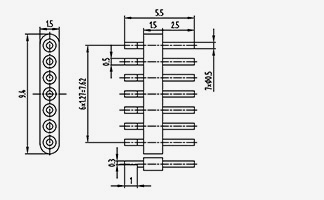

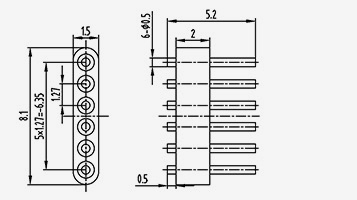

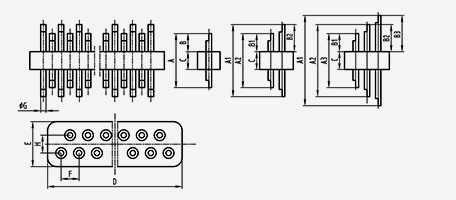

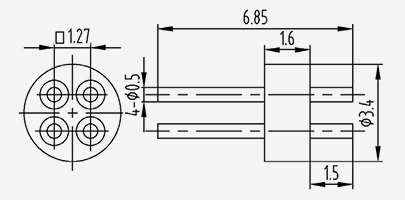

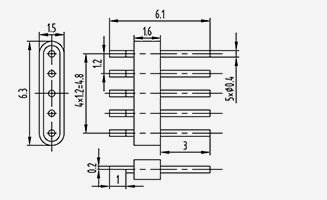

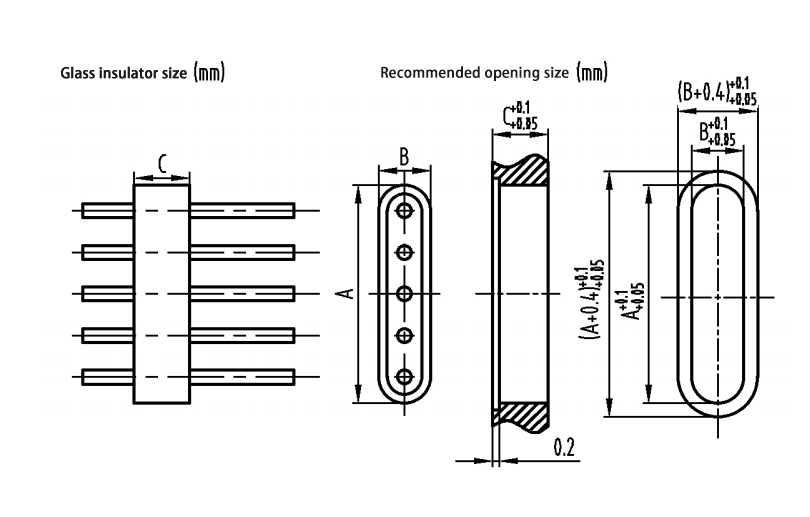

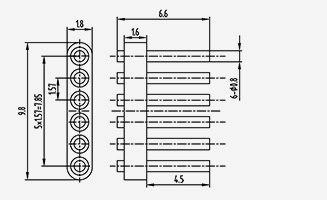

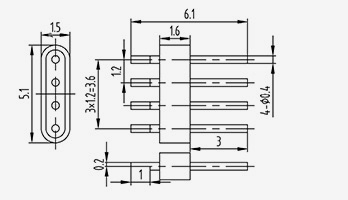

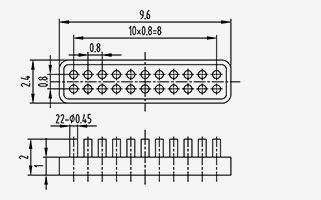

Doporučené rozměry montážního otvoru pro vícežilové skleněné izolátory jsou uvedeny níže:

Testování elektrického výkonu skleněného izolátoru:

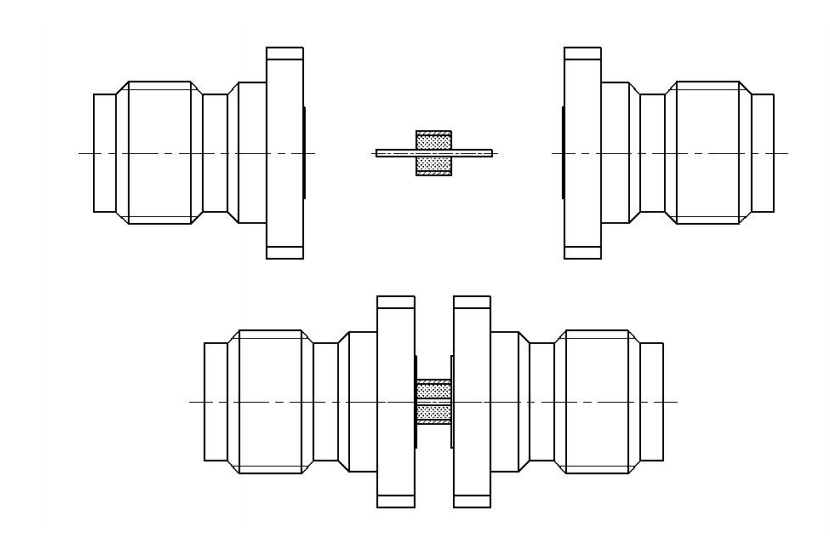

Skleněné izolátory s charakteristickou impedancí 50 ohmů se standardními konektory milimetrových vln SMA, 2,92, 2,4 atd. spojenými na obou koncích pro testování elektrického výkonu.

RF SERIES

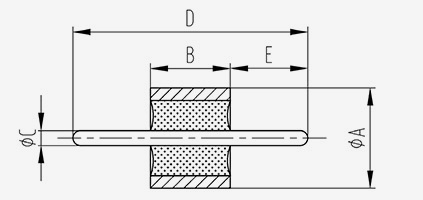

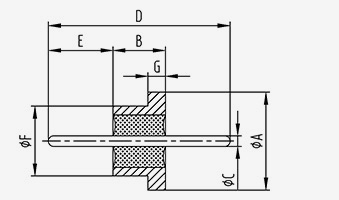

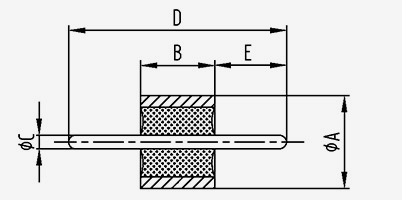

  • Charakteristická impedance 50Ω - jednojádrová kulatá hlava
    Charakteristická impedance 50Ω - jednojádrová kulatá hlava

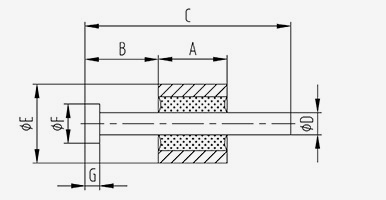

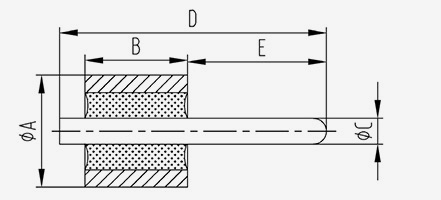

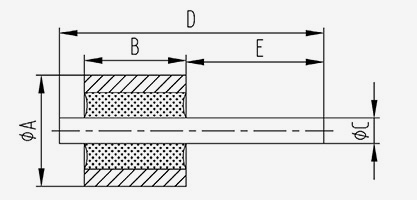

    Model Velikost (mm)
    A B C D E
    HS1710-0,23 (2,8-0,3) 1.73 1 0.23 2.8 0.3
    HS1710-0,23 (6,2-2,7) 1.73 1 0.23 6.2 2.7
    HS1710A 1.73 1 0.23 3 1
    HS1714-0,23 (2-0,3) 1.73 1.4 0.23 2 0.3
    V1714-0,23 (2,69-0,5) 1.73 1.4 0.23 2.7 0.5
    V1714-0,23 (3,9-1,7) 1.73 1.4 0.23 3.9 1.7
    V1714-0,23 (4,5-1,7) 1.73 1.4 0.23 4.5 1.7
    HS1714-0,23 (3-1,1) 1.73 1.4 0.23 3 1.1
    HSI714E 1.73 1.4 0.23 2.9 1
    HS1714F 1.73 1.4 0.23 2.79 0.9
    HS1715-0,23 (3,2-0,8) 1.73 1.5 0.23 3.2 0.8
    HS1716A 1.73 1.65 0.23 3.4 1
    V1719-0,23 (5,0-1,7) 1.73 1.9 0.23 5 1.7
    V1720-0,23 (3,3-0,5) 1.73 2 0.23 3.3 0.5
    HS1720-0,23 (3,7-1,2) 1.73 2 0.23 3.7 1.2
    V1720-0,23 (4,0-1,0) 1.73 2 0.23 4 1
    HS1720-0,23 (6-2) 1.73 2 0.23 6 2
    V1724-0,23 (3,7-0,5) 1.73 2.4 0.23 3.7 0.5
    HS1724-0,23 (4,5-1,7) 1.73 2.4 0.23 4.5 1.7
  • Charakteristická impedance 50Ω - jednojádrová kulatá hlava
    Charakteristická impedance 50Ω - jednojádrová kulatá hlava
    Model Velikost (mm)
    A B C D E
    V1727-0,23 (4,0-0,5) 1.73 2.7 0.23 4 0.5
    HS1727A 1.73 2.7 0.23 4.7 1
    HS1728-0,23 (4-0,5) 1.73 2.8 0.23 4 0.5
    HS1730-0,23 (4,3-0,5) 1.73 3 0.23 4.3 0.5
    V1730-0,23 (5,0-1,0) 1.73 3 0.23 5 1
    HS1734-0,23-01 1.73 3.4 0.23 5.2 1
    HS1744-0,23-01 1.73 4.4 0.23 6.2 1
    HS1749-0,23 (8,9-2,0) 1.73 4.9 0.23 8.9 2
    HS1751A 1.73 5.1 0.23 5.9 0.4
    HS1756-0,23 (6,6-0,5) 1.73 5.6 0.23 6.6 0.5
    HS1914-0,3 (2,55-0,35) 1.9 1.4 0.3 2.55 0.35
    HS1914-0,3 (3,2-1,1) 1.9 1.4 0.3 3.2 1.1
    HS1914C 1.9 1.4 0.3 3.6 0.7
    HS1914-0,3 (4,4-2) 1.9 1.4 0.3 4.4 2
    HS1914-0,3 (3,2-1,1) 1.9 1.4 0.3 3.2 1.1
    HS1914-0,3 (3,8-1,2) 1.9 1.4 0.3 3.8 1.2
    HS1914-0,3 (4,4-2) 1.9 1.4 0.3 4.4 2
    HS1916-0,3 (4,7-0,8) 1.9 1.6 0.3 4.7 0.8
    HS1916B 1.9 1.6 0.3 4.9 0.8
  • Charakteristická impedance 50Ω - jednojádrová kulatá hlava
    Charakteristická impedance 50Ω - jednojádrová kulatá hlava
    Model Velikost (mm)
    A B C D E
    HS1917-0,3 (3,45-1) 1.9 1.75 0.3 3.45 1
    HS1918-0,3 (5,8-2) 1.9 1.8 0.3 5.8 2
    HS1918-0,3 (7,8-4,2) 1.9 1.8 0.3 7.8 4.2
    HS1918-0,3 (3,5-1) 1.95 1.8 0.3 3.5 1
    HS1934-0,3 (4,6-0,4) 1.9 3.4 0.3 4.6 0.4
    HS2006-0,3 (3,2-2) 2 0.6 0.3 3.2 2
    HS2008-0,3 (1,32-0,26) 2 0.8 0.3 1.32 0.26
    HS2008F 2 0.8 0.3 1.7 0.45
    HS2008-0,3 (1,8-0,3) 2 0.8 0.3 1.8 0.3
    HS2008-0,3 (2,8-1,0) 2 0.8 0.3 2.8 1
    HS2008-0,3 (3,0-1,5) 2 0.8 0.3 3 1.5
    HS2008-0,3 (3,4-0,8) 2 0.8 0.3 3.4 0.8
    HS2008-0,3 (3,6-1,2) 2 0.8 0.3 3.6 1.2
    HS2008-0,3 (5,4-2,6) 2 0.8 0.3 5.4 2.6
    HS2008-0,3 (6-2,6) 2 0.8 0.3 6 2.6
    HS2010-0,3 (2,1-0,7) 2 1 0.3 2.1 0.7
    HS2010-0,3 (2,5-1) 2 1 0.3 2.5 1
    HS2010-0,3 (3,2-1,2) 2 1 0.3 3.2 1.2
    HS2011-0,3 (2,1-0,5) 2 1.1 0.3 2.1 0.5
  • Charakteristická impedance 50Ω - jednojádrová kulatá hlava
    Charakteristická impedance 50Ω - jednojádrová kulatá hlava
    Model Velikost (mm)
    A B C D E
    HS2012A 2 1.2 0.3 3.5 1.2
    HS2012-0,3 (6-1,8) 2 1.2 0.3 6 1.8
    HS2012-0,3 (6,7-1,5) 2 1.2 0.3 6.7 1.5
    HS2013-0,3 (2,3-0,5) 2 1.3 0.3 2.3 0.5
    HS2014-0,3 (1,92-0,26) 2 1.4 0.3 1.92 0.26
    HS2014-0,3 (2,12-0,36) 2 1.4 0.3 2.12 0.36
    HS2014-0,3 (2,4-0,5) 2 1.4 0.3 2.4 0.5
    HS2014D 2 1.4 0.3 3.1 0.45
    HS2014-0,3 (4,4-1,5) 2 1.4 0.3 4.4 1.5
    HS2014-0,3 (4,4-1) 2 1.4 0.3 4.4 1
    HS2014-0,3 (4,55-1,5) 2 1.4 0.3 4.55 1.5
    HS2014-0,3 (4,65-1,5) 2 1.4 0.3 4.65 1.5
    HS2014-0,3 (5,5-1,9) 2 1.4 0.3 5.5 1.9
    HS2014-0,3 (5,7-1,8) 2 1.4 0.3 5.7 1.8
    HS2014-0,3 (8,0-4,6) 2 1.4 0.3 8 4.6
    HS2014-0,3 (8-1,9) 2 1.4 0.3 8 1.9
    HS2015-0,3 (3,25-0,75) 2 1.5 0.3 3.25 0.75
    HS2016-0,3 (2,7-0,7) 2 1.6 0.3 2.7 0.7
    HS2016-0,3(2,8-0,5) 2 1.6 0.3 2.8 0.5
  • Charakteristická impedance 50Ω - jednojádrová kulatá hlava
    Charakteristická impedance 50Ω - jednojádrová kulatá hlava
    Model Velikost (mm)
    A B C D E
    HS2016-0,3 (3,5-1,2) 2 1.6 0.3 3.5 1.2
    HS2016-0,3 (3,6-1) 2 1.6 0.3 3.6 1
    HS2016-0,3 (3,9-0,4) 2 1.6 0.3 3.9 0.4
    HS2016E 2 1.6 0.3 3.9 0.6
    HS2016-0,3 (4,1-1) 2 1.6 0.3 4.1 1
    HS2016-0,3 (4,2-0,8) 2 1.6 0.3 4.2 0.8
    HS2016-0,3 (4,6-1,2) 2 1.6 0.3 4.6 1.2
    HS2016-0,3 (4,6-1,8) 2 1.6 0.3 4.6 1.8
    Ka2016-0,3 (5-2,9) 2 1.6 0.3 5 2.9
    HS2016-0,3 (5,2-1,8) 2 1.6 0.3 5.2 1.8
    HS2016-0,3 (8,0-4,6) 2 1.6 0.3 8 4.6
    HS2016-0,3 (8-1,8) 2 1.6 0.3 8 1.8
    HS2016-0,3 (12-2,4) 2 1.6 0.3 12 2.4
    HS2016-0,3 (20,4-4,6) 2 1.6 0.3 20.4 4.6
    HS2017-0,3 (3,3-0,8) 2 1.7 0.3 3.3 0.8
    HS2017-0,3 (8,5-2,0) 2 1.7 0.3 8.5 2
    HS2018-0,3 (3,5-1) 2 1.8 0.3 3.5 1
    HS2019-0.3-01 2 1.9 0.3
    HS2020-0,3 (3,4-0,4) 2 2 0.3 3.4 0.4
  • Charakteristická impedance 50Ω - jednojádrová kulatá hlava
    Charakteristická impedance 50Ω - jednojádrová kulatá hlava
    Model Velikost (mm)
    A B C D E
    HS2020-0,3 (3,8-0,8) 2 2 0.3 3.8 0.8
    HS2020-0,3 (5,6-2,8) 2 2 0.3 5.6 2.8
    HS2020-0,3 (5,7-2,9) 2 2 0.3 5.7 2.9
    HS2020-0,3 (6-2) 2 2 0.3 6 2
    HS2020-0,3 (12-5) 2 2 0.3 12 5
    HS2022F 2 2.2 0.3 3.1 0.45
    HS2022-0,3 (3,2-0,7) 2 2.2 0.3 3.2 0.7
    HS2023-0,3 (3,35-0,7) 2 2.3 0.3 3.35 0.7
    HS2023-0,3 (3,7-0,7) 2 2.3 0.3 3.7 0.7
    HS2025-0,3 (4,8-0,9) 2 2.5 0.3 4.8 0.9
    HS2025-0,3 (6-1,5) 2 2.5 0.3 6 1.5
    HS2025-0,38 (7,4-1,4) 2 2.5 0.38 7.4 1.4
    HS2026.5-0.3-01 2 2.6 5 0.3 0.1
    HS2028-0,3 (4,9-0,5) 2 2.8 0.3 4.9 0.5
    HS2029-0,3 (4,1-0,8) 2 2.9 0.3 4.1 0.8
    HS2029-0,3 (4,9-0,5) 2 2.9 0.3 4.9 0.5
    HS2030-0,3 (5,2-1,5) 2 3 0.3 5.2 1.5
    HS2030-0,3 (5,8-1) 2 3 0.3 5.8 1
    HS2030-0,3(8-2) 2 3 0.3 8 2
  • Charakteristická impedance 50Ω - jednojádrová kulatá hlava
    Charakteristická impedance 50Ω - jednojádrová kulatá hlava
    Model Velikost (mm)
    A B C D E
    HS2030-0,3 (9-1,5) 2 3 0.3 9 1.5
    HS2034-0,3 (4,4-0,7) 2 3.4 0.3 4.4 0.7
    HS2035-0,3 (6,6-1,8) 2 3.5 0.3 6.6 1.8
    HS2035-0,3 (6,65-1,3) 2 3.5 0.3 6.65 1.3
    HS2035-0,3 (7,1-1,3) 2 3.5 0.3 7.1 1.3
    HS2035-0,3 (9,5-3) 2 3.5 0.3 9.5 3
    HS2036-0,3 (5,7-0,7) 2 3.6 0.3 5.7 0.7
    HS2040A 2 4 0.3 5.1 0.8
    HS2045-0,7 (11,5-2) 2 4.5 0.7 11.5 2
    HS2050-0,3 (6,4-0,7) 2 5 0.3 6.4 0.7
    HS2507-0,38 (2,2-0,3) 2.5 0.7 0.38 2.2 0.3
    HS2508-0,38 (1,8-0,3) 2.5 0.8 0.38 1.8 0.3
    HS2508-0,38 (2-0,5) 2.5 0.8 0.38 2 0.5
    HS2510-0,38 (3,6-1,3 ) 2.5 1 0.38 3.6 1.3
    HS2510-0,38 (7-3) 2.5 1 0.38 7 3
    HS2511-0,38 (2,4-0,5) 2.5 1.1 0.38 2.4 0.5
    HS2511-0,38 (3,7-0,6) 2.5 1.1 0.38 3.7 0.6
    HS2512-0,38 (3,1-0,8) 2.5 1.1 0.38 3.7 0.6
    HS4414-0,3(3,2-1,1) 4.4 1.4 0.3 3.2 1.1
  • Charakteristická impedance 50Ω - jednojádrová kulatá hlava
    Charakteristická impedance 50Ω - jednojádrová kulatá hlava
    Model Velikost (mm)
    A B C D E
    HS2516-0,3 (7,5-2,14) 2.5 1.6 0.3 7.5 2.14
    HS2516-0,3 (8-1,8) 2.5 1.6 0.3 8 1.8
    HS2516-0,38 (3,5-0,7) 2.5 1.6 0.38 3.5 0.7
    HS2516-0,38 (4,1-1,25) 2.5 1.6 0.38 4.1 1.25
    HS2516-0,38 (4,3-1,2) 2.5 1.6 0.38 4.3 1.2
    Ka2511-0,38 (2,7-1,0) 2.5 1.1 0.38 2.7 1
    Ka2516-0,38 (2,9-0,3) 2.5 1.6 0.38 2.9 0.3
    K2516-0,38 (4-1,5) 2.5 1.6 0.38 4 1.5
    HS2516-0,38 (4,5-1,2) 2.5 1.6 0.38 4.5 1.2
    HS2516-0,38 (4,6-1) 2.5 1.6 0.38 4.6 1
    HS2516E 2.5 1.6 0.38 4.6 1.5
    HS2516G 2.5 1.6 0.38 4.6 1.5
    HS2516-0,38 (4,8-1,2) 2.5 1.6 0.38 4.8 1.2
    HS2516-0,38 (4,9-1,5) 2.5 1.6 0.38 4.9 1.5
    HS2516-0,38 (5,1-1,6) 2.5 1.6 0.38 5.1 1.6
    HS2516-0,38 (5,3-1,2) 2.5 1.6 0.38 5.3 1.2
    Ka2516-0,38 (5,6-3,0) 2.5 1.6 0.38 5.6 3
    HS2516-0,38 (6,1-1,3) 2.5 1.6 0.38 6.1 1.3
    HS2516-0,38 (7,1-1,4) 2.5 1.6 0.38 7.1 1.4
  • Charakteristická impedance 50Ω - jednojádrová kulatá hlava
    Charakteristická impedance 50Ω - jednojádrová kulatá hlava
    Model Velikost (mm)
    A B C D E
    HS2516-0,38 (7,41-1,27) 2.5 1.6 0.38 7.41 1.27
    HS2516F 2.5 1.6 0.38 7.45 4.55
    HS2516-0,38-01 2.5 1.6 0.38 7.5 1.3
    HS2516-0,38 (8-1,8) 2.5 1.6 0.38 8 1.8
    RF2516-0,38 (8-4,6) 2.5 1.6 0.38 8 4.6
    HS2516-0,38 (8-5) 2.5 1.6 0.38 8 5
    K2516-0,38 (8-1,5) 2.5 1.6 0.38 8 1.5
    K2516-0,38 (8-5,9) 2.5 1.6 0.38 8 5.9
    HS2516-0,38 (11,6-5) 2.5 1.6 0.38 11.6 5
    HS2516-0,38 (12-2,0) 2.5 1.6 0.38 12 2
    HS2520-0,38 (6-2) 2.5 2 0.38 6 2
    HS2520-0,38 (7,4-1,4) 2.5 2 0.38 7.4 1.4
    HS2520-0,38 (7,8-1,4) 2.5 2 0.38 7.8 1.4
    HS2520-0,38 (9,0-2,0) 2.5 2 0.38 9 2
    HS2520-0,38 (12-5) 2.5 2 0.38 12 5
    HS2520-0,38(15-2) 2.5 2 0.38 15 2
    HS2524-0,38 (5,7-1,1) 2.5 2.4 0.38 5.7 1.1
    HS2526-0,38 (6,6-2) 2.5 2.6 0.38 6.6 2
    HS2530-0,38 (3,6-0,3) 2.5 3 0.38 3.6 0.3
  • Charakteristická impedance 50Ω - jednojádrová kulatá hlava
    Charakteristická impedance 50Ω - jednojádrová kulatá hlava
    Model Velikost (mm)
    A B C D E
    Ka2530-0,38 (4,6-1,0) 2.5 3 0.38 4.6 1
    HS2530A 2.5 3 0.38 5 1
    HS2530-0,38 (7,5-1,5) 2.5 3 0.38 7.5 1.5
    HS2530-0,38 (8-0,4) 2.5 3 0.38 8 0.4
    HS2530-0,38 (8-2) 2.5 3 0.38 8 2
    HS2530-0,38 (9-3) 2.5 3 0.38 9 3
    HS2530-0,38 (12-2,2) 2.5 3 0.38 12 2.2
    HS2530-0,38 (13,9-8,2) 2.5 3 0.38 13.9 8.2
    HS2530-0,38 (20-4) 2.5 3 0.38 20 4
    HS2533-0,38 (6,5-1,2) 2.5 3.3 0.38 6.5 1.2
    HS2535-0,38 (7,5-2) 2.5 3.5 0.38 7.5 2
    HS2537-0,38 (7,7-2) 2.5 3.7 0.38 7.7 2
    HS2540-0,38 (11-1,8) 2.5 4 0.38 11 1.8
    HS2545-0,38 (8-1,3) 2.5 4.5 0.38 8 1.3
    HS2550-0,38 (6,9-1,5) 2.5 5 0.38 6.9 1.5
    HS2550-0,38(11-2) 2.5 5 0.38 11 2
    HS2558-0,38 (14,8-6) 2.5 5.8 0.38 14.8 6
    HS2575-0,38 (12-1,3) 2.5 7.5 0.38 12 1.3
    HS2810-0,45 (3,3-0,35) 2.8 1 0.45 3.3 0.35
  • Charakteristická impedance 50Ω - jednojádrová kulatá hlava
    Charakteristická impedance 50Ω - jednojádrová kulatá hlava
    Model Velikost (mm)
    A B C D E
    HS2815-0,45 (5,75-1,25) 2.8 1.5 0.45 5.75 1.25
    HS2816-0,45 (4,6-1,5) 2.8 1.6 0.45 4.6 1.5
    HS2816-0,45(4,9-1,8)-R 2.8 1.6 0.45 4.9 1.8
    HS2816-0,45 (5,1-1,5) 2.8 1.6 0.45 5.1 1.5
    HS2816-0,45 (5,2-1,1) 2.8 1.6 0.45 5.2 1.1
    HS2816-0,45 (5,4-2) 2.8 1.6 0.45 5.4 2
    HS2816-0,45 (5,6-2) 2.8 1.6 0.45 5.6 2
    HS2816-0,45 (6,2-1,8) 2.8 1.6 0.45 6.2 1.8
    HS2816-0,45 (8,0-4,6) 2.8 1.6 0.45 8 4.6
    HS2816-0,45 (8-1,8) 2.8 1.6 0.45 8 1.8
    HS2816-0,45 (11,6-5) 2.8 1.6 0.45 11.6 5
    HS2816-0,45 (12-3,0) 2.8 1.6 0.45 12 3
    HS2831-0,45 (5,2-1,8) 2.8 3.1 0.45 5.2 1.8
    HS2843-0,45 (8,3-2) 2.8 4.3 0.45 8.3 2
    HS3015-0,5 (4,3-0,8) 3 1.5 0.5 4.3 0.8
    HS3016-0,5 (3,4-0,9) 3 1.6 0.5 3.4 0.9
    HS3016-0,5 (4,6-1) 3 1.6 0.5 4.6 1
    HS3016-0,5 (4,6-1,5) 3 1.6 0.5 4.6 1.5
    HS3016B 3 1.6 0.38 4.9 1.8
  • Charakteristická impedance 50Ω - jednojádrová kulatá hlava
    Charakteristická impedance 50Ω - jednojádrová kulatá hlava
    Model Velikost (mm)
    A B C D E
    HS3016-0,5 (5,6-2) 3 1.6 0.5 5.6 2
    HS3016C 3 1.6 0.5 6.6 2
    HS3016-0,5 (6,6-2,5) 3 1.6 0.5 6.6 2.5
    HS3016-0,5 (7,5-2) 3 1.6 0.5 7.5 2
    HS3016-0,5 (7,5-3,9) 3 1.6 0.5 7.5 3.9
    HS3016-0,5 (7,8-2,0) 3 1.6 0.5 7.8 2
    HS3016-0,5 (9,65-3,05) 3 1.6 0.5 9.65 3.05
    HS3016-0,5 (12-5,0) 3 1.6 0.5 12 5
    HS3016-0,5 (14,3-1,5) 3 1.6 0.5 14.3 1.5
    HS3020-0,5 (5-1,8) 3 2 0.5 5 1.8
    HS3020-0,5 (6,0-1,5) 3 2 0.5 6 1.5
    HS3020-0,5 (6,5-2,2) 3 2 0.5 6.5 2.2
    HS3020-0,5 (6,5-2,3) 3 2 0.5 6.5 2.3
    HS3020-0,5 (6,8-1,8) 3 2 0.5 6.8 1.8
    HS3020-0,5 (7,5-2,2) 3 2 0.5 7.5 2.2
    HS3020-0,5 (8-2) 3 2 0.5 8 2
    HS3020-0,5 (8,5-2,2) 3 2 0.5 8.5 2.2
    HS3020-0,5 (8,5-4,3) 3 2 0.5 8.5 4.3
    HS3020-0,5(10-4) 3 2 0.5 10 4
  • Charakteristická impedance 50Ω - jednojádrová kulatá hlava
    Charakteristická impedance 50Ω - jednojádrová kulatá hlava
    Model Velikost (mm)
    A B C D E
    HS3020-0,5 (10-1,5) 3 2 0.5 10 1.5
    HS3020-0,5 (12-4,0) 3 2 0.5 12 4
    HS3020-0,5 (12-5,0) 3 2 0.5 12 5
    HS3020-0,5(12-6) 3 2 0.5 12 6
    HS3020-0,5 (15-2) 3 2 0.5 15 2
    HS3025-0,5 (5,4-1,2) 3 2.5 0.5 5.4 1.2
    HS3030A 3 3 0.38 10 1.5
    HS3030-0,5 (6,5-2) 3 3 0.5 6.5 2
    HS3030-0,5 (6,6-1,8) 3 3 0.5 6.6 1.8
    HS3030-0,5(7,5-2)-R 3 3 0.5 7.5 2
    HS3030-0,5 (8,8-1,8) 3 3 0.5 8.8 1.8
    HS3030-0,5(10-2) 3 3 0.5 10 2
    HS3030-0,5 (12-3) 3 3 0.5 12 3
    HS3030-0,5(12-2) 3 3 0.5 12 2
    HS3030-0,5 (14-4,0) 3 3 0.5 14 4
    HS3035-0,5 (6-1) 3 3.5 0.5 6 1
    HS3035-0,5 (11,5-4) 3 3.5 0.5 11.5 4
    HS3040A 3 4 0.5 10.4 4
    HS3042-0,5 (9,0-2,2) 3 4.2 0.5 9 2.2
  • Charakteristická impedance 50Ω - jednojádrová kulatá hlava
    Charakteristická impedance 50Ω - jednojádrová kulatá hlava
    Model Velikost (mm)
    A B C D E
    HS3045-0,5 (8,5-2) 3 4.5 0.5 8.5 2
    HS3047-0,5 (9,4-2,2) 3 4.7 0.5 9.4 2.2
    HS3047-0,5 (12-5,1) 3 4.7 0.5 12 5.1
    HS3050-0,5 (9-2) 3 5 0.5 9 2
    HS3052A 3 5.2 0.5 10.3 4
    HS3057-0,5 (12,5-3) 3 5.7 0.5 12.5 3
    HS3620-0,5 (9-2,5) 3.6 2 0.5 9 2.5
    HS3616-0,6 (12,2-1,6) 3.6 1.6 0.6 12.2 1.6
    HS3625-0,6 (6,5-2) 3.6 2.5 0.6 6.5 2
    HS2540-0,8 (27-5) 2.5 4 0.8 27 5
    HS4030A 4 3 1 10.6 4.6
    HS5010-0,8 (5,9-2,45) 5 1 0.8 5.9 2.45
    HS5015-0,8 (7,3-4,9) 5 1.5 0.8 7.3 4.9
    HS5016B 5 1.6 0.8 5.6 2
    HS5016-0,8 (8,6-3,0) 5 1.6 0.8 8.6 3
    HS5030-0,8 (17,2-2) 5 3 0.8 17.2 2
    HS5040-0,8 (12-3) 5 4 0.8 12 3
    HS5060-0,8 (11,5-2,5) 5 6 0.8 11.5 2.5
    HS5065-0,8(13,7-3) 5 6.5 0.8 13.7 3
  • Charakteristická impedance 50Ω - jednojádrová kulatá hlava
    Charakteristická impedance 50Ω - jednojádrová kulatá hlava
    Model Velikost (mm)
    A B C D E
    HS5065-0,8 (15,5-3) 5 6.5 0.8 15.5 3
    HS5516-0,9 (8,3-2,8) 5.5 1.6 0.9 8.3 2.8
    HS5516-0,9 (8,5-2,8) 5.5 1.6 0.9 8.5 2.8
    HS5516-0,9 (8,7-2,8) 5.5 1.6 0.9 8.7 2.8
    HS5516-0,9 (8,9-2,8) 5.5 1.6 0.9 8.9 2.8
    HS5516-0,9 (9,1-2,8) 5.5 1.6 0.9 9.1 2.8
    HS5516-0,9 (11,9-2,8) 5.5 1.6 0.9 11.9 2.8
    HS5516-0,9 (12,6-2) 5.5 1.6 0.9 12.6 2
    HS5516-0,9 (13,8-2,8) 5.5 1.6 0.9 13.8 2.8
    HS5525-0,9 (9,7-1,6) 5.5 2.5 0.9 9.7 1.6
    HS5525-0,9 (16-5) 5.5 2.5 0.9 16 5
    HS5530-0,9 (8,8-2,3) 5.5 3 0.9 8.8 2.3
    HS5530-0,9 (9,6-2,3) 5.5 3 0.9 9.6 2.3
    HS5530-0,9 (13,8-2,8) 5.5 3 0.9 13.8 2.8
    HS5530A 5.5 3 1.35 13.5 7.5
    HS5530B 5.5 3 1.35 13.8 7.8
    HS6016-1.0 (8.5-1.5) 6 1.6 1 8.5 1.5
    HS6840-0,9 (7-1,5) 6.8 4 0.9 7 1.5
    HS8330-1.3(13-5) 8.3 3 1.3 13 5
  • Charakteristická impedance 50Ω - jednojádrová plochá hlava
    Charakteristická impedance 50Ω - jednojádrová plochá hlava
    Model Velikost (mm)
    A B C D E
    Ka2008-0,3 (1,4-0,3) 2 0.8 0.3 1.4 0.3
    HS2008-0,3 (1,65-0,35) 2 0.8 0.3 1.65 0.35
    Ka2008-0,3 (1,8-0,3) 2 0.8 0.3 1.8 0.3
    HS2010-0,3 (1,9-0,35) 2 1 0.3 1.9 0.35
    HS2010-0,3 (2-0,5) 2 1 0.3 2 0.5
    HS2010-0,3 (2,5-0,5) 2 1 0.3 2.5 0.5
    HS2013-0,3 (2,4-0,4) 2 1.3 0.3 2.4 0.4
    HS2014-0,3 (2,6-0,4) 2 1.4 0.3 2.6 0.4
    HS2014E 2 1.4 0.3 2.3 0.45
    HS2014F 2 1.4 0.3 2.35 0.5
    HS2016-0.3-01 2 1.6 0.3 3.1 1
    HS2016-0,3 (3,3-0,7) 2 1.6 0.3 3.3 0.7
    HS2016-0.3-02 2 1.6 0.3 3.3 1
    HS2016-0,3 (5,6-2) 2 1.6 0.3 5.6 2
    HS2019-0,3 (3-0,35) 2 1.9 0.3 3 0.35
    HS2020-0.3-02 2 2 0.3 3.5 0.5
    HS2020-0,3 (3,6-0,8) 2 2 0.3 3.6 0.8
    HS2030-0,3 (4,2-0,7) 2 3 0.3 4.2 0.7
  • Charakteristická impedance 50Ω - jednojádrová kulatá hlava
    Charakteristická impedance 50Ω - jednojádrová kulatá hlava
    Model Velikost (mm)
    A B C D E
    HS8740-1,38 (8,4-3,2) 8.7 4 1.38 8.4 3.2
    HS9430-1.5(9-3) 9.4 3 1.5 9 3
    HS9430-1.5(11-4) 9.4 3 1.5 11 4
    HS9640-1,5 (9,2-3,2) 9.6 4 1.5 9.2 3.2
    HS10050-1,7 (15-5) 10 5 1.7 15 5
    HS130100-3(18-4) 13 10 3 18 4
  • Charakteristická impedance 50Ω - Jednojádrový kulatý hrot
    Charakteristická impedance 50Ω - Jednojádrový kulatý hrot
    Model Velikost (mm)
    A B C D E
    HS2330-0,23 (5,3-0,3) 2.3 3 0.23 5.3 0.3
    HS2815-0,3 (5,2-1,2) 2.8 1.5 0.3 5.2 1.2
    HS2815-0,3 (7,2-1,2) 2.8 1.5 0.3 7.2 1.2
    HS2635-0,3 (7,1-1,3) 2.6 3.5 0.3 7.1 1.3
    HS3822-0,5 (14,4-3,7) 3.8 2.2 0.5 14.4 3.7
    HS3525-0,5(11,5-6) 3.5 2.5 0.5 11.5 6
  • Charakteristická impedance 50Ω - jednojádrová plochá hlava
    Charakteristická impedance 50Ω - jednojádrová plochá hlava
    Model Velikost (mm)
    A B C D E
    HS2516-0,38 (5,1-2) 2.5 1.6 0.38 5.1 2
    HS2516-0,38 (7,37-4,5) 2.5 1.6 0.38 7.37 4.5
    HS2517-0,38-01 2.5 1.7 0.38 2.7 0.65
    HS2520-0,38 (3,2-0,5) 2.5 2 0.38 3.2 0.5
    HS2525-0,38-01 2.5 2.5 0.38 3.65 0.65
    HS2530-0,38 (7,5-2,5) 2.5 3 0.38 7.5 2.5
    HS2816-0,45 (4,9-1,8) 2.8 1.6 0.45 4.9 1.8
    HS2816-0,45-01 2.8 1.6 0.45 5 3
    HS2816-0,45 (6-1,5) 2.8 1.6 0.45 6 1.5
    HS3030-0,5 (7,5-2) 3 3 0.5 7.5 2
  • Charakteristická impedance 50Ω - jednojádrový plochý kulatý hrot
    Charakteristická impedance 50Ω - jednojádrový plochý kulatý hrot
    Model Velikost (mm)
    A B C D E
    HS2006-0,3 (3,1-1,8) 2 0.6 0.3 3.1 1.8
    HS2010-0,3 (3,5-2) 2 1 0.3 3.5 2
    HS2020-0.3-01 2 2 0.3 3.7 0.6
    HS2035-0,3 (6,4-1,8) 2 3.5 0.3 6.4 1.8
    HS2816-0,45 (11,7-7,6) 2.8 1.6 0.45 11.7 7.6
    HS3020-0,5 (10-6,5) 3 2 0.5 10 6.5
    HS3216-0,5 (7,1-4) 3.2 1.6 0.5 7.1 4
    HS6448-1,0 (10,2-3,5) 6.4 4.8 1 10.2 3.5
  • Ka2032-0,3 (4,5-1,3)
    Ka2032-0,3 (4,5-1,3)
    Model
    Ka2032-0,3 (4,5-1,3)

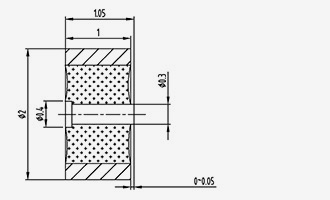

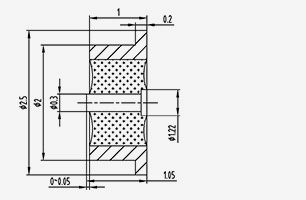

  • K2010-0,3 (1,05-0,05)
    K2010-0,3 (1,05-0,05)
    Model
    K2010-0,3 (1,05-0,05)
  • HS2510-0.3-02
    HS2510-0.3-02
    Model
    HS2510-0,3-02

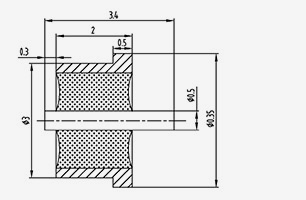

  • HS3520-0,5 (3,4-0,3)
    HS3520-0,5 (3,4-0,3)
    Model
    HS3520-0,5(3,4-0,3)
  • Ka3216-0,5 (5,85-1,5)
    Ka3216-0,5 (5,85-1,5)
    Model
    Ka3216-0,5 (5,85-1,5)

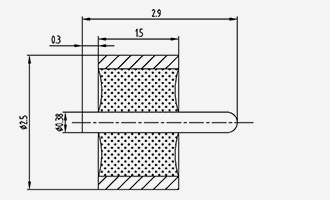

  • K2515-0,38 (2,9-0,3)
    K2515-0,38 (2,9-0,3)
    Model
    K2515-0,38 (2,9-0,3)
  • 2-K482515-0,38 (2,9-0,3)
    2-K482515-0,38 (2,9-0,3)
    Model
    2-K482515-0,38 (2,9-0,3)

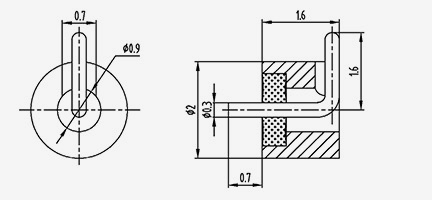

  • KW2016-0,3 (0,7-1,6)
    KW2016-0,3 (0,7-1,6)
    Model
    KW2016-0,3(0,7-1,6)

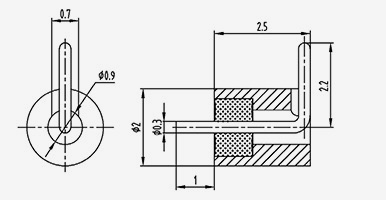

  • KW2016-0,3 (1-2,2)
    KW2016-0,3 (1-2,2)
    Model
    KW2016-0,3(1-2,2)
  • KW2025-0,3 (1-2,2)
    KW2025-0,3 (1-2,2)
    Model
    KW2025-0,3 (1-2,2)

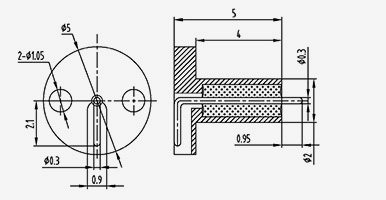

  • JPW2040-0.3-01
    JPW2040-0.3-01
    Model
    JPW2040-0,3-01
  • KW2018-0,3 (0,95-2,1)
    KW2018-0,3 (0,95-2,1)
    Model
    KW2018-0,3(0,95-2,1)
  • Charakteristická impedance bez 50Ω – jednojádrový kulatý hrot
    Charakteristická impedance bez 50Ω – jednojádrový kulatý hrot
    Model Velikost (mm)
    A B C D E
    JD1515-0,4 (5-1,5) 1.5 1.5 0.4 5 5
    JD1615-0,4 (8-1,9) 1.6 1.5 0.4 8 8
    JD1616-0,4 (30-14,2) 1.6 1.6 0.4 30 30
    JD1614-0,45 (11,4-5) 1.6 1.4 0.45 11.4 11.4
    JD1616-0,45 (4,65-1,05) 1.6 1.6 0.45 4.65 4.65
    JD1616-0,45 (16-4) 1.6 1.6 0.45 16 16
    JD1616-0,45 (30-14,2) 1.6 1.6 0.45 30 30
    JD2020-0,45 (6,3-3) 2 2 0.45 6.3 6.3
    JD 2020-0,45 (10-4) 2 2 0.45 10 10
    JD1614-0,5 (9-4) 1.6 1.4 0.5 9 9
    JD1616-0,5 (30-14,2) 1.6 1.6 0.5 30 30
    JD1619-0,5 (5,1-2) 1.6 1.9 0.5 5.1 5.1
    HS2015-0,5 (7,5-3) 2 1.5 0.5 7.5 7.5
    JD2016-0,5(12-5,8)-R 2 1.6 0.5 12 12
    HS2018-0,5 (9,5-1,5) 2 1.8 0.5 9.5 9.5
    HS2018-0,5 (11,5-7,2) 2 1.8 0.5 11.5 11.5
    HS2030-0,5(10-2) 2 3 0.5 10 10
    JD1919-0,6(7,9-1,9)-R 1.9 1.9 0.6 7.9 7.9
  • Charakteristická impedance bez 50Ω – jednojádrový kulatý hrot
    Charakteristická impedance bez 50Ω – jednojádrový kulatý hrot
    Model Velikost (mm)
    A B C D E
    HS2040-0,6 (6-1) 2 4 0.6 6 1
    JD1818-0,7 (10-6) 1.8 1.8 0.7 10 6
    JD1818-0,7 (22,2-0,4) 1.8 1.8 0.7 22.2 0.4
    HS2016-0,7 (4,6-1,5) 2 1.6 0.7 4.6 1.5
    HS2016-0,7 (6,3-1,5) 2 1.6 0.7 6.3 1.5
    HS2016-0,7(7,1-1,5)-R 2 1.6 0.7 7.1 1.5
    HS2016-0,7 (7,6-1,5) 2 1.6 0.7 7.6 1.5
    HS2016-0,7 (9,6-4) 2 1.6 0.7 9.6 4
    K2016-0.7 (11.-4.6) 2 1.6 0.7 11 4.6
    HS2016-0.7 (11.6-5) 2 1.6 0.7 11.6 5
    HS2016-0,7 (17-15,1) 2 1.6 0.7 17 15.1
    HS2016-0,7 (20-0,3) 2 1.6 0.7 20 0.3
    HS2017-0,7 (9,7-3) 2 1.7 0.7 9.7 3
    HS2035-0,7 (13-3) 2 3.5 0.7 13 3
    HS2020-0,75(12-4) 2 2 0.75 12 4
    HS2015-0,8 (6,5-3) 2 1.5 0.8 6.5 3
    JD2015-0.8 (10.5-3) 2 1.5 0.8 10.5 3
    JD2063-0,5(10,3-2) 2 6.3 0.5 10.3 2
  • Charakteristická impedance bez 50Ω – jednojádrový kulatý hrot
    Charakteristická impedance bez 50Ω – jednojádrový kulatý hrot
    Model Velikost (mm)
    A B C D E
    JD2518-0,8 (12,8-5) 2.5 1.8 0.8 12.8 5
    JD2520-0,8(14-4) 2.5 2 0.8 14 4
    JD2540-0,8(10-4) 2.5 4 0.8 10 4
    JD3218-0,8 (51,8-20) 3.2 1.8 0.8 51.8 20
    JD2530-0,9 (6,6-1,8) 2.5 3 0.9 6.6 1.8
    JD2540A 2.5 4 0.8 10 4
    JD2816-1 (6.6-2) 2.8 1.6 1 6.6 2
    K2816-1.0 (16-10) 2.8 1.6 1 16 10
    JD3218-1(27-15) 3.2 1.8 1 27 15
    JD3015-1,3 (10,2-6,1) 3 1.5 1.3 10.2 6.1
    JD3015-1,3 (10,5-3) 3 1.5 1.3 10.5 3
    JD3430-1,4 (10,5-4,5) 3.4 3 1.4 10.5 4.5
    JD12940-1,7 (10-3) 12.9 4 1.7 10 3
    JD3916-2(6,6-2) 3.9 1.6 2 6.6 2
  • Charakteristická impedance bez 50Ω-jednojádrová plochá hlava
    Charakteristická impedance bez 50Ω-jednojádrová plochá hlava
    Model Velikost (mm)
    A B C D E
    JD1510-0,3-01 1.5 1 0.3 5.5 1.5
    JD1315-0,35-01 1.3 1.5 0.35 3.5 0.3
    JD1515-0,4 (4,5-0,5) 1.5 1.5 0.4 4.5 0.5
    JD1516-0,4-01 1.5 1.6 0.4 14.6 1
    JD1615-0,5 (7-0,5) 1.6 1.5 0.5 7 0.5
    JD1619-0,5 (8,7-3) 1.6 1.9 0.5 8.7 3
    JD1619-0,5 (10,3-4,6) 1.6 1.9 0.5 10.3 4.6
    JD2016-0,5 (4,5-0,6) 2 1.6 0.5 4.5 0.6
    JD2016-0,5 (12-5,8) 2 1.6 0.5 12 5.8
    JD2020-0.5-01 2 2 0.5 5.2 0.5
    JD2044-0,5 (6,3-0,4) 2 4.4 0.5 6.3 0.4
    JD1919-0,6 (7,9-1,9) 1.9 1.9 0.6 7.9 1.9
    RF2010-0,7 (6,0-3,0) 2 1 0.7 6 3
    JD2015-0.8 (6.5-3) 2 1.5 0.8 6.5 3
    RF2016-0,8 (6,6-4,5) 2 1.6 0.8 6.6 4.5
    JD2816-1(10,3-4,9) 2.8 1.6 1 10.3 4.9
  • Charakteristická impedance bez 50Ω – plochý kulatý hrot s jedním jádrem
    Charakteristická impedance bez 50Ω – plochý kulatý hrot s jedním jádrem
    Model Velikost (mm)
    A B C D E
    RF1515-0,38 (2,9-0,3) 1.5 1.5 0.38 2.9 0.3
    JD1614-0,5 (17,9-0,5) 1.6 1.4 0.5 17.9 0.5
    JD1615-0,5 (9-2,5) 1.6 1.5 0.5 9 2.5
    JD2016-0,7 (8,1-4,5) 2 1.6 0.7 8.4 4.5
    JD2040-0,6 (10-4,5) 2 4 0.6 10 4.5
    JD2016-0,7 (9,1-2,5) 2 1.6 0.7 9.1 2.5
    JD2035-0,7(22-3) 2 3.5 0.7 22 3
  • Charakteristická impedance jiná než 50Ω – typ hřebíkové hlavy
    Charakteristická impedance jiná než 50Ω – typ hřebíkové hlavy
    Model Velikost (mm)
    A B C D E F G
    JD1616-0,45 (4,2-1,5) 1.4 1.5 4.2 0.45 1.6 0.8 0.3
    JD1614-0,45 (6,2-0,8) 1.4 0.8 6.2 0.45 1.6 0.8 0.3
    JD1614-0,45 (6,9-1,5) 1.4 1.5 6.9 0.45 1.6 0.8 0.2
    JD1620-0,45 (7-1) 2 1 7 0.45 1.6 1 0.3
    JD1630-0,5 (7,5-0,5) 3 0.5 7.5 0.5 1.6 0.6 0.2
    JD1630-0,5 (10,5-0,5) 3 0.5 10.5 0.5 1.6 0.6 0.2
    JD1816-0,5 (20-0,5) 1.6 0.5 20 0.5 1.8 0.7 0.3
    JD2020B 2 2 0.6 5.7 1
  • JP2016-0,7 (7,1-1,5)
    JP2016-0,7 (7,1-1,5)
    Model
    JP2016-0,7 (7,1-1,5)

    Model Velikost (mm)
    A B C D E F G
    JD1614-0,45(6,9-1,5)-R 1.4 1.5 6.9 0.45 1.6 0.8 0.2
    JD1630-0,5(7,5-0,5)-R 3 0.5 7.5 0.5 1.6 0.6 0.2
  • Charakteristická impedance jiná než 50Ω - Typ hřebíkové hlavy
    Charakteristická impedance jiná než 50Ω - Typ hřebíkové hlavy

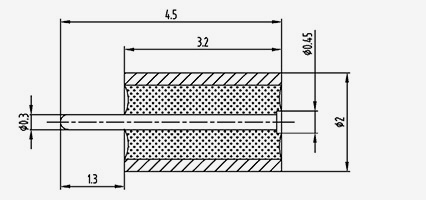

    Model Velikost (mm)
    A B C D E F G
    JD1614-0,45(6,9-1,5)-R 1.4 1.5 6.9 0.45 1.6 0.8 0.2
    JD1630-0,5(7,5-0,5)-R 3 0.5 7.5 0.5 1.6 0.6 0.2

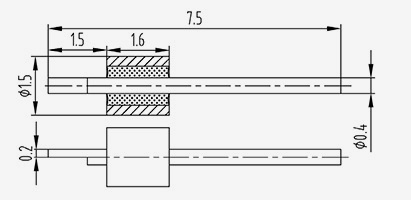

  • JD1516-0,4-02
    JD1516-0,4-02
    Model
    JD1516-0,4-02

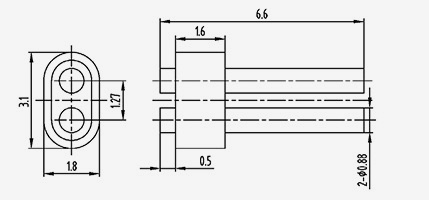

  • RF1816-0,8(6,6-4,5)-2
    RF1816-0,8(6,6-4,5)-2
    Model
    RF1816-0,8(6,6-4,5)-2
  • 2-RF281515-0,38 (2,9-0,3)
    2-RF281515-0,38 (2,9-0,3)
    Model
    2-RF281515-0,38 (2,9-0,3)

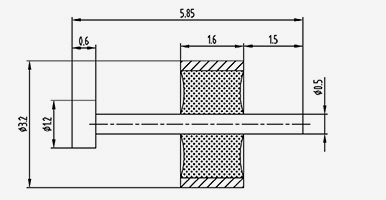

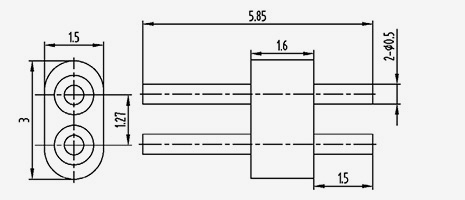

  • 2-RF301516-0,5 (5,85-1,5)
    2-RF301516-0,5 (5,85-1,5)
    Model
    2-RF301516-0,5 (5,85-1,5)

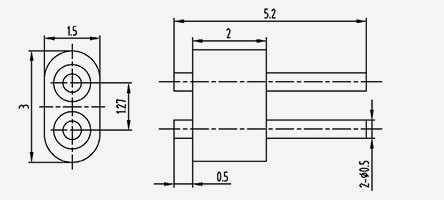

  • JD301520-0,5-01
    JD301520-0,5-01
    Model
    JD301520-0,5-01

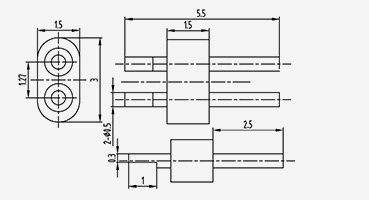

  • JD301515-0,5-01
    JD301515-0,5-01
    Model
    JD301515-0,5-01

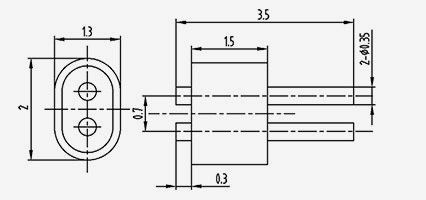

  • JD201315-0,35-01
    JD201315-0,35-01
    Model
    JD301515-0,5-01

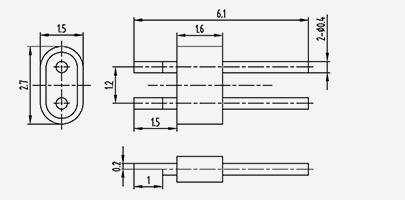

  • JD271516-0,4-02
    JD271516-0,4-02
    Model
    JD271516-0,4-02
  • JD271516-0.4-01
    JD271516-0.4-01
    Model
    JD271516-0,4-01
  • JD2615-0,35-01
    JD2615-0,35-01
    Model
    JD2615-0,35-01

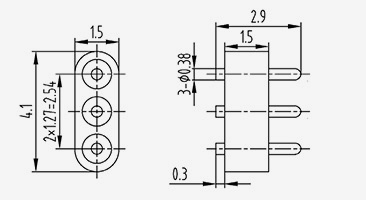

  • 3-RF411515-0,38 (2,9-0,3)
    3-RF411515-0,38 (2,9-0,3)
    Model
    3-RF411515-0,38 (2,9-0,3)

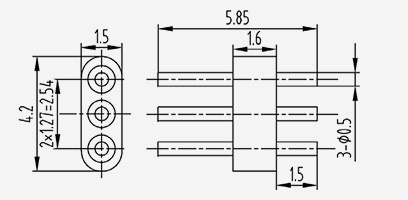

  • 3-RF421516-0,5 (5,85-1,5)
    3-RF421516-0,5 (5,85-1,5)
    Model
    3-RF421516-0,5 (5,85-1,5)
  • JD261516-0.3-01
    JD261516-0.3-01
    Model
    JD261516-0,3-01

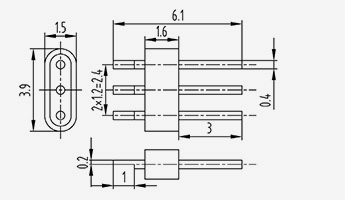

  • JD391516-0.4-01
    JD391516-0.4-01
    Model
    JD391516-0,4-01

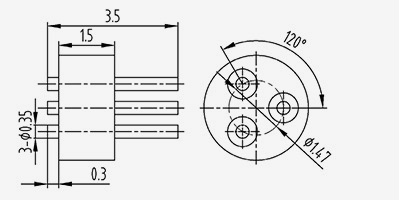

  • JD2815-0,35-01
    JD2815-0,35-01
    Model
    JD2815-0,35-01

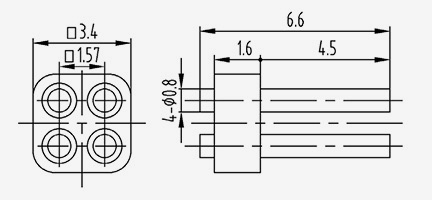

  • RF3416-0,8(6,6-4,5)-4
    RF3416-0,8(6,6-4,5)-4
    Model
    RF3416-0,8(6,6-4,5)-4
  • 4-RF3416-0,5 (5,85-1,5)
    4-RF3416-0,5 (5,85-1,5)
    Model
    4-RF3416-0,5 (5,85-1,5)

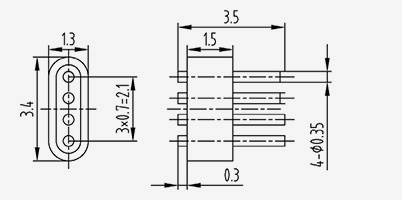

  • JD341315-0,35-01
    JD341315-0,35-01
    Model
    JD341315-0,35-01

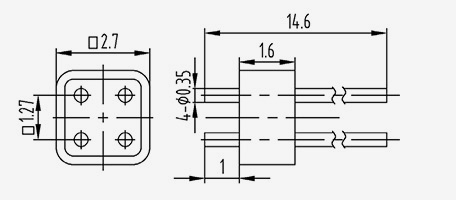

  • JD272716-0.4-01
    JD272716-0.4-01
    Model
    JD272716-0,4-01
  • JD511516-0.4-01
    JD511516-0.4-01
    Model
    JD511516-0,4-01

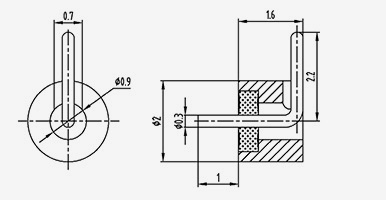

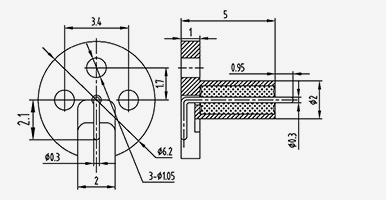

  • JD2016-0.3-01
    JD2016-0.3-01
    Model
    JD2016-0.3-01

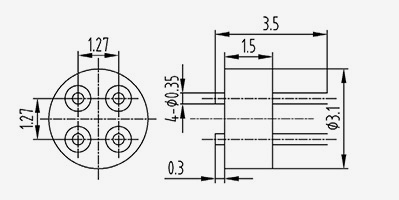

  • JD3115-0,35-01
    JD3115-0,35-01
    Model
    JD3115-0,35-01

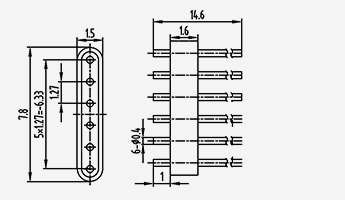

  • JD631516-0.4-01
    JD631516-0.4-01
    Model
    JD631516-0,4-01
  • RF1816-0,8(6,6-4,5)-6
    RF1816-0,8(6,6-4,5)-6
    Model
    RF1816-0,8(6,6-4,5)-6

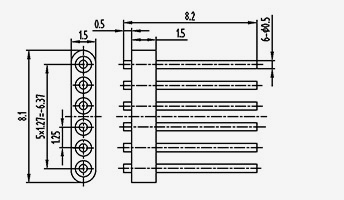

  • 6-RF811515-0,5(0,5-8,2)
    6-RF811515-0,5(0,5-8,2)
    Model
    6-RF811515-0,5(0,5-8,2)

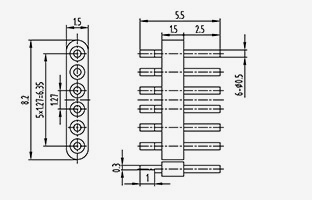

  • 6-RF821515-0,5 (5,5-2,5)
    6-RF821515-0,5 (5,5-2,5)
    Model
    6-RF821515-0,5 (5,5-2,5)
  • JD501516-0.4-01
    JD501516-0.4-01
    Model
    JD501516-0,4-01
  • JD811520-0,5-0,1
    JD811520-0,5-0,1
    Model
    JD811520-0,5-0,1
  • 7-RF941515-0,5 (5,5-2,5)
    7-RF941515-0,5 (5,5-2,5)
    Model
    7-RF941515-0,5 (5,5-2,5)

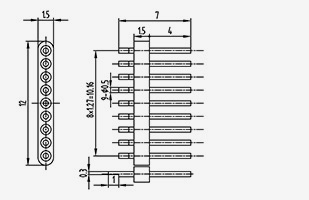

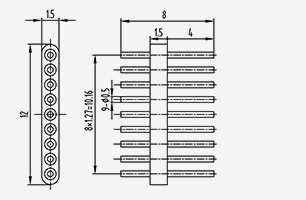

  • JD1201515-0,5-01
    JD1201515-0,5-01
    Model
    JD1201515-0,5-01
  • JMC-265-JH
    JMC-265-JH
    Model
    JMC-265-JH
  • JD1201515-0,5-02
    JD1201515-0,5-02
    Model
    JD1201515-0,5-02
  • RF1816-0,8(6,6-4,5)-9
    RF1816-0,8(6,6-4,5)-9
    Model
    RF1816-0,8(6,6-4,5)-9

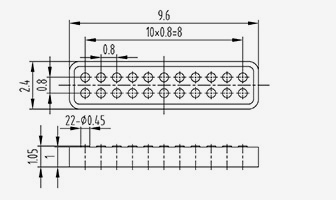

  • JYZ22-0,45-01
    JYZ22-0,45-01
    Model
    JYZ22-0,45-01
  • Charakteristická impedance non-50Ω - vícejádrové
    Charakteristická impedance non-50Ω - vícejádrové
    Model Velikost (mm)
    A B C D E F G H průtah řádek Ukončení
    JD156018-0,3(27,2-0,8)-8 27.2 0.8 1.4 6 1.8 0.6 0.3 0 8 1 Lepení horní strany vnitřního vodiče
    JD151152-0,3(4,5-1,5)-9 4.5 1.5 1.5 11.5 2 1.27 0.3 0 9 1 Pájení

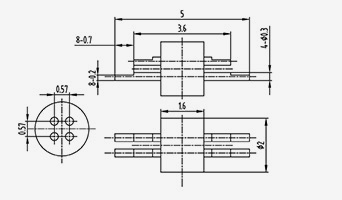

    2-JD162020-0,3(5-1,7)-4 A1=5
    A2 = 3,6     		B1 = 1,7
    B2=1     		1.6 2 2 0.57 0.3 0.57 4 2 Ploché lepení na obou stranách vnitřních vodičů
    2-JD162020-0,3(7,6-1,7)-4 AI = 7,6
    A2 = 3,6     		B1 = 1,7
    B2=1     		1.6 2 2 0.57 0.3 0.56 4 2 Ploché lepení na obou stranách vnitřních konců vodičů
    JD158215-0,38(7-0,8)-6 7 0.8 1.5 8.2 1.5 1.27 0.38 0 6 1 Lepení horní části hlavy hřebíku
    JD153015-0,38(8-1,9)-2 8 1.9 1.5 3 1.5 1.27 0.38 0 2 1 Svařované
    2-JD162525-0,38(10,6-3,5)-4 10.6 3.5 1.6 2.5 2.5 0.71 0.38 0.71 4 2 Pájení
    2-JD187425-0,38(3,8-1)-16 AI = 3,8
    A2 = 5,2     		B1=1
    B2 = 1,7     		1.8 7.4 2.5
    4     		0.88 0.38 1.02 16 2 Konce vnitřních vodičů zploštělé a přilepené do stran
    JD1510516-0,45(7,5-2)-8 7.5 2 1.5 10.5 1.6 1.27 0.45 0 8 1 Pájení
    JD155515-0,5(5,7-1,7}-4 5.7 1.7 1.5 5.5 1.5 1.27 0.5 0 4 1 Vnitřní vodič horní strana zploštělé spojení
    JD1512015-0,5(5,8-2,5)-9 5.8 2.5 1.5 12 1.5 1.27 0.5 0 9 1 Spodní vnitřní vodič zploštělý boční spoj
    JD153015-0,5(7-0,5)-2 7 0.5 1.5 3 1.5 1.27 0.5 0 2 1 Lepení konců vnitřního vodiče
  • Charakteristická impedance ne50Ω – vícejádrové
    Charakteristická impedance ne50Ω – vícejádrové
    Model Velikost (mm)
    A B C D E F G H průtah řádek Ukončení
    JD153815-0,5(7,7-1,2)-2 7.7 1.2 1.5 3.8 1.5 2.1 0.5 0 2 1 Vnitřní vodič horní strana zploštělé spojení
    JD153015-0,5(13,5-4)-2 13.5 4 1.5 3 1.5 1.27 0.5 0 2 1 Svařování
    JD1613215-0,5(10,6-2)-10 10.6 2 1.6 13.2 1.5 1.27 0.5 0 10 1 Pájení
    JD302915-0,5(8-1)-2 8 1 3 2.9 1.5 1.27 0.5 0 2 1 Lepení horní strany vnitřního vodiče
    2-JD165528-0,5(7,6-1)-8 7.6 1 1.6 5.5 2.8 1.07 0.5 0 8 2 Lepení horní strany vnitřního vodiče
    2-JD154330-0,5(5,8-2)-5 AI = 5,8
    A2 = 5,1     		B1=2
    B2 = 1,3     		1.5 4.3 3 1.27 0.5 1.5 5 2 Pájka Zploštění horní strany
    2-JD156830-0,5(5,8-2)-9 AI = 5,8
    A2 = 5,1     		B1=2
    B2 = 1,3     		1.5 6.8 n 1.27 0.5 1.5 6 2 Weld Zploštění horní strany vnitřního vodiče
    2-JD1512030-0,5(9,3-2,8)-18 AI = 9,3
    A2=8     		B1 = 2,8
    B2 = 1,5     		1.5 12 3 1.27 0.5 1.5 18 2 Svařování Flattening of inner conductor ends
    3-JD155545-0,5(9,5-4)-12 Al = 9,5
    A2 = 7,5
    A3 = 5,5     		B1=4
    B2=3
    B3=2     		1.5 5.5 4.5 1.27 0.5 1.5 12 3 Pájení
    2-JD207015-0,6(7-3)-10 A1=7
    A2=6     		B1=3
    B2=2     		2 7 1.5 1.27 0.6 1.5 10 2 Vnitřní vodič zploštělý a spojený na obou stranách
    2-JD3012230-0,6(10,8-5)18 10.8 5 3 12.2 3 1.27 0.6 1.5 18 2 Spodní strana vnitřního vodiče zploštělé spojení
  • JYZ22-0,45-02
    JYZ22-0,45-02
    Model
    JYZ22-0,45-02

BUĎTE V KONTAKTU

[#vstup#]
ODESLAT

SOUVISEJÍCÍ PRODUKTY

O nás
Ningbo Hanson Communication Technology Co., Ltd.
Ningbo Hanson Communication Technology Co., Ltd.
Ningbo Hanson Communication Technology Co., Ltd. is China RF skleněný izolátor Supplier and Custom RF skleněný izolátor Company. We are a manufacturer specializing in the production, processing, and trade of communication components, with more than 30 years of experience in RF coaxial connectors, adapters, and cable assemblies. Společnost nyní vybudovala vlastní obráběcí dílnu, galvanizační dílnu, montážní dílnu a skupinu stabilních a spolehlivých dodavatelů. Cílem společnosti je poskytovat zákazníkům vysoce kvalitní produkty. Hlavní produkty jsou RF koaxiální konektory, adaptéry, vysokofrekvenční kabelové sestavy a kabelové sestavy s nízkou intermodulací. Kromě toho může společnost také poskytovat služby zákazníkům s přizpůsobenými potřebami, aby splnila speciální požadavky zákazníků na produkty. Produkty společnosti jsou široce používány v letectví, komunikačních základnových stanicích, lékařském vybavení a dalších high-tech oblastech. V době podnikové reformy, inovací, rozvoje a růstu se společnost ujala iniciativy a připojila se k mezinárodnímu systému řízení kvality ISO9001 a neustále zlepšovala úroveň řízení, aby mohla novým i starým zákazníkům poskytovat uspokojivější produkty a služby.
Nejnovější zprávy
Hledáte obchodní příležitost?

Žádost o zavolání ještě dnes

KONTAKTUJTE SE
