Hermeticky uzavřený konektor SMP
Popis:
Hermetický RF koaxiální konektor typu SMP-J má vlastnosti hermetického balení a lze jej zabalit a přivařit na plášť trubky nebo na panel zařízení. Plášť a vnitřní vodič tohoto produktu jsou vyrobeny z materiálu slitiny Kovar a povrch může být pokoven tvrdým zlatem nebo měkkým zlatem; izolační médium je vyrobeno ze skla slinutého při vysoké teplotě a dielektrická konstanta je asi 4. Má výhody malých rozměrů, nízké hmotnosti, hermetického utěsnění, vysoké spolehlivosti atd. Většinou se používá v případech s požadavky na těsnění nebo zvláštními požadavky na objem a hmotnost produktu a je vhodný pro intenzivní instalaci.
Základní struktura:
Vzduchem utěsněný RF koaxiální konektor typu SMP-J se obvykle skládá ze tří částí: vnějšího vodiče, skleněného média a vnitřního vodiče, přičemž základní struktura je znázorněna na obrázku.
Když je odkrytá část vnitřního vodiče výrobku spojena vložením nebo povrchovým svařováním, může být koncová plocha vnitřního vodiče vytvořena jako kulová hlava; když je obnažená část vnitřního vodiče výrobku spojena lepením, může být čelní plocha vnitřního vodiče vyrobena jako plochá hlava nebo může být strana obnažené části vnitřního vodiče vyfrézována.
Hlavní technické parametry:
| Elektrické charakteristiky | ||||
| Charakteristická impedance | 50Ω | Frekvenční rozsah | DC~40 GHz | |
| Dielektrické Odolné Napětí | 500 Vrms | Izolační odpor | 2000 mil Ω | |
| Napětí VSWR | <1.4 | Ztráta vložení | ≤0,05 √f dB (GHz) | |
| Materiálové a mechanické, environmentální vlastnosti | ||||
| Kryt | Lavable slitina/pozlaceno | Piny | Zástrčka Thorium | Delegovatelné slitinové pozlacení |
| Izolační médium | Sklo | Odolnost konektoru | Úplná zarážka | ≥100krát |
| Míra úniku | ≤1,01325×10 ⁹ Pa ·m³/s | Omezená zarážka | ≥500krát | |
| Provozní teplota | -65 ℃ ~ 165 ℃ | Hladká hlaveň | ≥1000krát | |
Rozměry rozhraní:
Vzduchem utěsněné RF koaxiální konektory typu SMP-J mají tři formy rozhraní: úplný únik, poloviční únik a světelný otvor. Při pojmenování modelu F znamená úplný únik, L znamená poloviční únik a S znamená světlou díru. Rozměry rozhraní jsou rozděleny na standardní rozměry rozhraní a krátké rozměry rozhraní, přičemž oba jsou kompatibilní se zástrčkami typu SMP-K.

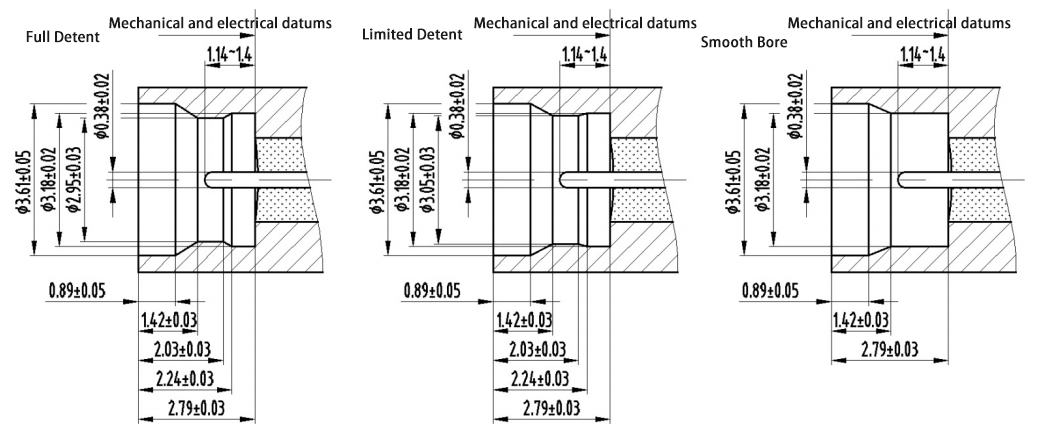

Standardní velikost rozhraní:

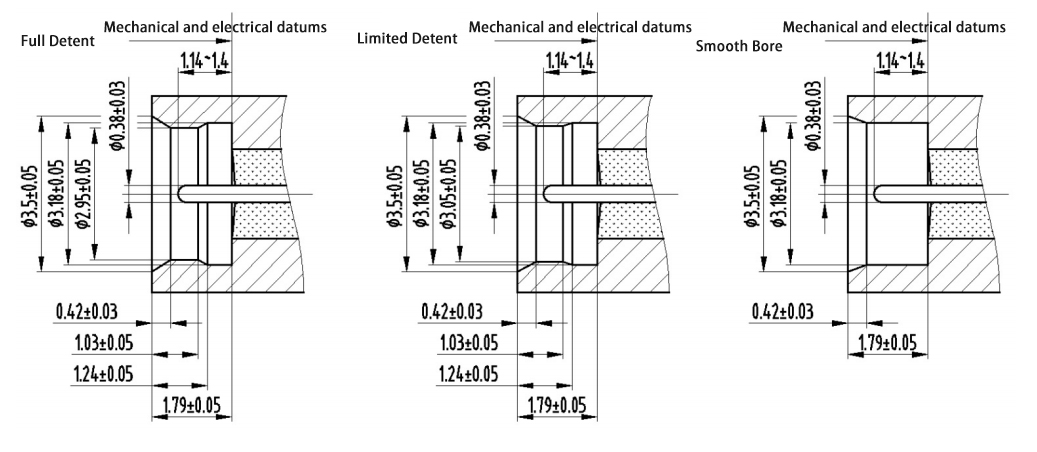

Krátká velikost rozhraní: $ $
SMP SERIES
-

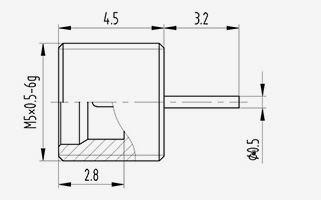

SMP(M)-JYD3S
Model Poznámky SMP(M)-JYD3S Hladký vývrt -

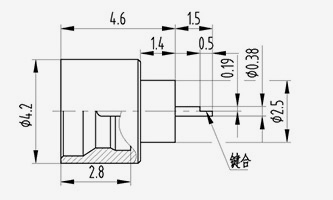

SMP(M)-JYD6L
Model Poznámky SMP(M)-JYD6L Omezená zarážka -

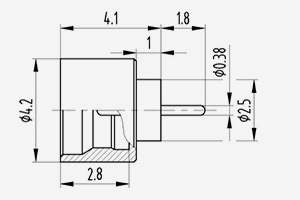

SMP(M)-JYD12L
Model Poznámky SMP(M)-JYD12L Plná aretace -

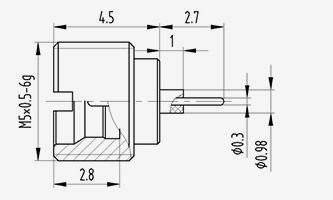

SMP(M)-JYD13F
Model Poznámky SMP(M)-JYD13F Plná aretace -

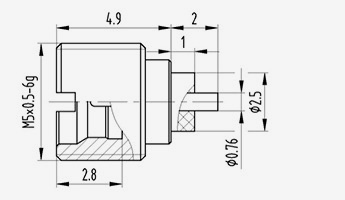

SMP(M)-JYD14L
Model Poznámky SMP(M)-JYD14L Omezená zarážka -

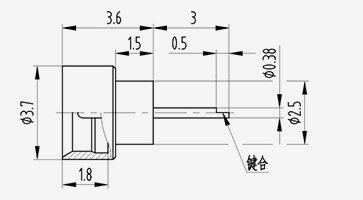

SMP(M)-JYD17S
Model Poznámky SMP(M)-JYD17S Hladký vývrt -
SMP(M)-JYD19L
Model Poznámky SMP(M)-JYD19L Omezená zarážka -
SMP(M)-JYD22S
Model Poznámky SMP(M)-JYD22S Omezená zarážka -
SMP(M)-JYD23S
Model Poznámky SMP(M)-JYD23S Omezená zarážka -
SMP(M)-JYD24S
Model Poznámky SMP(M)-JYD24S Omezená zarážka -
SMP(M)-JYD25L
Model Poznámky SMP(M)-JYD25L Omezená zarážka -
SMP(M)-JYD26L
Model Poznámky SMP(M)-JYD26L Omezená zarážka -
SMP(M)-JYD27L
Model Poznámky SMP(M)-JYD27L Omezená zarážka -
SMP(M)-JYD28L
Model Poznámky SMP(M)-JYD28L Omezená zarážka -
SMP(M)-JYD29L
Model Poznámky SMP(M)-JYD29L Omezená zarážka -
SMP(M)-JYD30L
Model Poznámky SMP(M)-JYD30L Omezená zarážka -
SMP(M)-JYD31L
Model Poznámky SMP(M)-JYD31L Omezená zarážka -
SMP(M)-JYD32F
Model Poznámky SMP(M)-JYD32F Omezená zarážka -
SMP(M)-JYD33L
Model Poznámky SMP(M)-JYD33L Omezená zarážka -
SMP(M)-JYD34L
Model Poznámky SMP(M)-JYD34L Omezená zarážka -
SMP(M)-JYD35L
Model Poznámky SMP(M)-JYD35L Omezená zarážka -
SMP(M)-JYD37L
Model Poznámky SMP(M)-JYD37L Omezená zarážka -
SMP(M)-JYD41L
Model Poznámky SMP(M)-JYD41L Omezená zarážka -
SMP(M)-JYD42S
Model Poznámky SMP(M)-JYD42S Omezená zarážka -
SMP(M)-JYD43L
Model Poznámky SMP(M)-JYD43L Omezená zarážka -
SMP(M)-JYD44L
Model Poznámky SMP(M)-JYD44L Omezená zarážka -
SMP(M)-JYD45L
Model Poznámky SMP(M)-JYD45L Omezená zarážka -
SMP(M)-JYD46L
Model Poznámky SMP(M)-JYD46L Omezená zarážka -
SMP(M)-JYD47L
Model Poznámky SMP(M)-JYD47L Omezená zarážka -
SMP(M)-JYD48L
Model Poznámky SMP(M)-JYD48L Omezená zarážka -
SMP(M)-JYD49L
Model Poznámky SMP(M)-JYD49L Omezená zarážka -
SMP(M)-JYD50S
Model Poznámky SMP(M)-JYD50S Hladký vývrt -
SMP(M)-JYD51L
Model Poznámky SMP(M)-JYD51L Omezená zarážka -
SMP(M)-JYD52S
Model Poznámky SMP(M)-JYD52S Hladký vývrt -
SMP(M)-JYD53L
Model Poznámky SMP(M)-JYD53L Omezená zarážka -
SMP(M)-JYD54S
Model Poznámky SMP(M)-JYD54S Hladký vývrt -
SMP(M)-JYD55L
Model Poznámky SMP(M)-JYD55L Omezená zarážka -
SMP(M)-JYD57S
Model Poznámky SMP(M)-JYD57S Hladký vývrt -
SMP(M)-JYD80L
Model Poznámky SMP(M)-JYD80L Omezená zarážka -
SMP(M)-JYD81L
Model Poznámky SMP(M)-JYD81L Omezená zarážka -
SMP(M)-JYD82L
Model Poznámky SMP(M)-JYD82L Omezená zarážka -
SMP(M)-JYD83F
Model Poznámky SMP(M)-JYD83F Plná aretace -
SMP(M)-JYD84S
Model Poznámky SMP(M)-JYD84S Hladký vývrt -
SMP(M)-JYD85S
Model Poznámky SMP(M)-JYD85S Hladký vývrt -
SMP(M)-JYD86L
Model Poznámky SMP(M)-JYD86L Omezená zarážka -
SMP(M)-JYD87S
Model Poznámky SMP(M)-JYD87S Hladký vývrt -
SMP(M)-JYD88L
Model Poznámky SMP(M)-JYD88L Omezená zarážka -
SMP(M)-JYD89L
Model Poznámky SMP(M)-JYD89L Omezená zarážka -
SMP(M)-JYD90L
Model Poznámky SMP(M)-JYD90L Omezená zarážka -
SMP(M)-JYD91L
Model Poznámky SMP(M)-JYD91L Omezená zarážka -
SMP(M)-JYD92L
Model Poznámky SMP(M)-JYD92L Omezená zarážka -
SMP(M)-JYD93S
Model Poznámky SMP(M)-JYD93S Hladký vývrt -
SMP(M)-JYD94L
Model Poznámky SMP(M)-JYD94L Omezená zarážka -
SMP(M)-JYD95L
Model Poznámky SMP(M)-JYD95L Omezená zarážka -
SMP(M)-JYD96L
Model Poznámky SMP(M)-JYD96L Omezená zarážka -
SMP(M)-JYD97S
Model Poznámky SMP(M)-JYD97S Hladký vývrt -
SMP(M)-JYJ1S
Model Poznámky SMP(M)-JYJ1S Hladký vývrt
