Jak vybrat správný RF koaxiální adaptér?

RF koaxiální adaptéry jsou nepostradatelnou součástí bezdrátové komunikace, elektronických zařízení a přenosu signálu. Fungují jako mosty propojující různé RF koaxiální kabely a zařízení a zajišťují stabilní a efektivní přenos signálu. Avšak s množstvím modelů a specifikací RF koaxiálních adaptérů na trhu se výběr správného produktu stal starostí mnoha inženýrů a techniků.
Tento článek vás provede výběrem vhodného RF koaxiálního adaptéru na základě různých potřeb pro zajištění stability a výkonu systému.

1. Pochopení základních funkcí RF koaxiální adaptéry

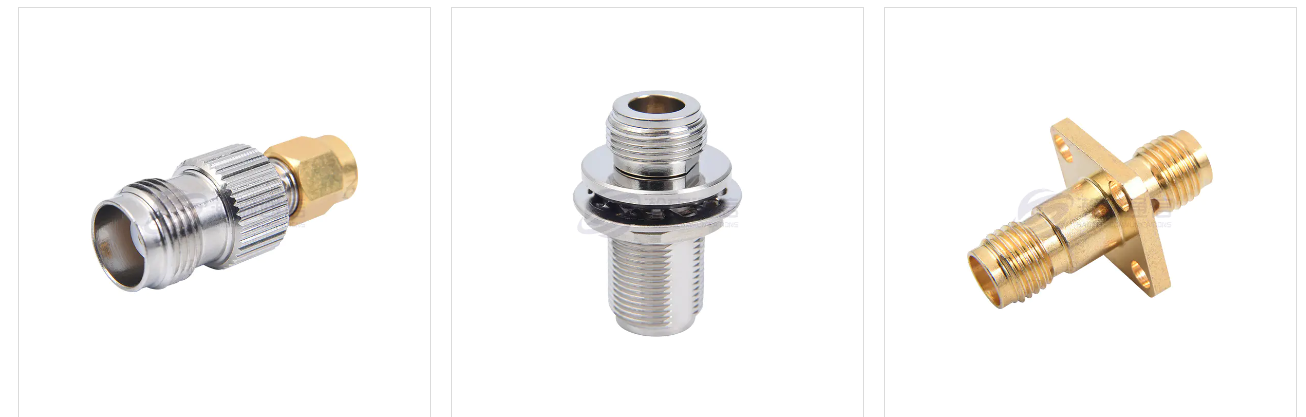

RF koaxiální adaptéry jsou elektronické součástky používané k připojení různých typů RF koaxiálních kabelů, zařízení nebo portů. Jejich hlavní funkce jsou:
Připojení různých typů portů: RF koaxiální adaptéry mohou připojit různé typy portů koaxiálního kabelu, jako je BNC, SMA, typ N atd.

Konverze signálu: Mohou konvertovat signály z jednoho typu rozhraní na druhý, což zajišťuje hladký přenos signálu.

Snížení ztráty signálu: Výběr vysoce kvalitního RF koaxiálního adaptéru může účinně snížit útlum signálu a zajistit kvalitu signálu.

Při výběru adaptéru musíte porozumět principu jeho fungování, aplikačním scénářům a požadavkům na přizpůsobení, abyste našli nejvhodnější model.

2. Určení typu rozhraní adaptéru
Různé RF koaxiální adaptéry jsou vhodné pro různé typy koaxiálních kabelů a rozhraní zařízení, takže nejprve musíte určit typ rozhraní, které používáte. Mezi běžné typy rozhraní patří:
SMA (SubMiniature Version A): Běžně se používá v miniaturizovaných, vysokofrekvenčních aplikacích, jako je bezdrátová komunikace a testovací zařízení.

Typ N: Vhodné pro aplikace s vysokým výkonem a vysokým proudem, jako jsou zařízení základnové stanice a RF systémy.

BNC (Bayonet Neill-Concelman): Široce používaný v televizním vysílání a video dohledu, podporuje rychlé připojení a odpojení.

TNC: Podobné jako BNC, ale s vyšší stabilitou, často používané pro vysokofrekvenční přenos signálu.

Ujistěte se, že vybraný koaxiální adaptér RF je kompatibilní se zařízením nebo kabelovými porty, které používáte. Pokud se typy rozhraní neshodují, signál nemusí být přenášen správně, což má vliv na výkon systému.

3. S ohledem na frekvenční rozsah adaptéru
Kmitočtový rozsah RF signálu má významný vliv na kvalitu přenosu signálu. Různé RF koaxiální adaptéry jsou navrženy tak, aby zvládaly různé frekvenční rozsahy. Proto je při výběru adaptéru nezbytné zajistit, aby jeho provozní frekvenční rozsah odpovídal aplikačním požadavkům. Mezi běžné frekvenční rozsahy patří:

Nízkofrekvenční adaptéry: Vhodné pro aplikace s nižší frekvencí, jako je rozhlasové a televizní vysílání.

Vysokofrekvenční adaptéry: Vhodné pro vysokofrekvenční aplikace, jako jsou radarové systémy, satelitní komunikace a mikrovlnná komunikace.

Volba RF koaxiálního adaptéru s vhodným frekvenčním rozsahem může snížit útlum a zkreslení signálu a zajistit stabilní přenos signálu.

4. Výběr materiálu a kvality adaptéru
Kvalita materiálu RF koaxiálního adaptéru přímo ovlivňuje jeho výkon a životnost.  Pouzdro a kontaktní body adaptéru obvykle používají kovové materiály, jako je mosaz a nerezová ocel, které mají dobrou vodivost a odolnost proti korozi. Vysoce kvalitní adaptéry se mohou účinně vyhnout problémům, jako je odraz signálu, ztráta a špatný kontakt.

Kromě toho jsou pozlacené kontakty běžnou špičkovou konstrukcí, která dále snižuje ztráty signálu a zlepšuje odolnost proti korozi. Proto se při výběru RF koaxiálního adaptéru snažte vybrat produkty s dobrými materiály a řemeslným zpracováním, aby byl zajištěn dlouhodobý stabilní provoz systému.

5. Vezmeme-li v úvahu ztrátu vložení a ztrátu návratu adaptéru
RF signály zaznamenají určitou ztrátu v adaptéru; běžné ztráty zahrnují ztrátu vložení a ztrátu návratem. Ztráta vložení se týká ztráty energie, když signál prochází adaptérem, zatímco ztráta zpětné vazby se týká podílu energie odražené zpět do zdroje.

Nízký vložný útlum: Výběr adaptéru s nízkým vložným útlumem zajišťuje snížení energetických ztrát při přenosu signálu.

Vysoká zpětná ztráta: Vysoká zpětná ztráta indikuje nižší míru odrazu signálu, což znamená hladší přenos signálu.

Ve vysokofrekvenčních a vysoce přesných aplikacích je vhodné volit RF koaxiální adaptéry s nízkým vložným útlumem a vysokým zpětným útlumem pro zajištění stabilního přenosu signálu.

6. Zvažování odolnosti adaptéru a přizpůsobivosti prostředí
RF koaxiální adaptéry se obvykle používají v různých prostředích, včetně vnitřních a venkovních nastavení. Důležitými faktory, které je třeba při výběru zvážit, jsou proto také odolnost adaptéru a přizpůsobivost prostředí. Mezi běžné ukazatele trvanlivosti patří:

Teplotní rozsah: Adaptér by měl být schopen pracovat stabilně v požadovaném teplotním rozsahu. Pro venkovní prostředí nebo prostředí s vysokou teplotou je rozhodující výběr adaptéru s širším rozsahem provozních teplot. Vodotěsné a prachotěsné: Některé špičkové koaxiální adaptéry RF jsou navrženy s vodotěsnými a prachotěsnými funkcemi, takže jsou vhodné pro drsné podmínky prostředí.

Výběr koaxiálního adaptéru RF, který splňuje požadavky na životní prostředí, může prodloužit životnost zařízení a zlepšit spolehlivost systému.

Výběr vhodného RF koaxiálního adaptéru je zásadní pro zajištění stabilního přenosu signálu a vynikajícího výkonu systému. Proces výběru vyžaduje zvážení více faktorů, včetně typu rozhraní, frekvenčního rozsahu, kvality materiálu, vložného útlumu a zpětného útlumu, přizpůsobivosti prostředí a nákladů. V praxi může pochopení systémových požadavků, výběr vysoce kvalitních adaptérů a zajištění kompatibility se zařízením výrazně zlepšit přenos RF signálu a stabilitu zařízení.
