Jak zjistit, zda je třeba vyměnit RF koaxiální konektor?

Výměna RF koaxiální konektory (jako je SMA, N-type, BNC atd.) vyžaduje dodržování přísných výkonových norem, bezpečnostních předpisů a průmyslových postupů, aby byla zajištěna integrita signálu, přizpůsobení impedance a spolehlivost zařízení.

1. Tvrdé standardy pro výměnu

(1). Selhání elektrického výkonu

Poměr stojatých vln (VSWR) překračuje normu: testovací hodnota je >1,5:1 (konvenční aplikace) nebo >1,2:1 (scénář s vysokou přesností), což ukazuje na nesoulad impedance, který má za následek odraz signálu.
Zvýšený vložný útlum: hodnota ztráty překračuje nominální hodnotu o více než 0,5 dB (například jmenovitá ztráta původního konektoru je 0,1 dB a skutečné měření je > 0,6 dB).
Snižuje se izolační odpor: DC izolační odpor <100MΩ (ve vlhkém/znečištěném prostředí může být nižší, ale je třeba jej kombinovat s průmyslovými standardy).

(2). Mechanické poškození konstrukce

Deformace nebo opotřebení rozhraní: středový kolík je ohnutý, závit vnějšího vodiče je prokluzován a přezka je zlomená, což má za následek uvolněné spojení nebo nemožnost uzamčení.
Selhání těsnění: Vodotěsné konektory (jako je IP67) stárne pryžový kroužek a praskají v plášti, což vede k vnikání vody nebo prachu.

(3). Snížená přizpůsobivost prostředí

Koroze nebo oxidace: Pokovení (jako je zlacení, stříbření) se odlupuje a základní materiál (mosaz, nerezová ocel) rezaví, což ovlivňuje vodivost a odolnost vůči povětrnostním vlivům.
Vysokoteplotní ablace: Při vysokofrekvenčních a vysoce výkonných scénářích kontaktní povrch zčerná a zkarbonizuje v důsledku obloukové ablace.

2. Preventivní normy pro doporučenou výměnu

(1). Životní cyklus

Časy zapojování a odpojování přesahují limit: Životnost zapojování a odpojování běžných konektorů je 500~1000krát (například SMA) a modely vyšší třídy (například 7/16 DIN) mohou dosáhnout 5000krát. I když není po překročení limitu poškozen, doporučuje se jej vyměnit.
Prošlá životnost: Po 3~5 letech nepřetržitého používání v drsném prostředí (solná mlha, vysoká teplota) by měly být průmyslové konektory preventivně vyměněny, i když je jejich výkon normální.

(2). Problémy s kompatibilitou

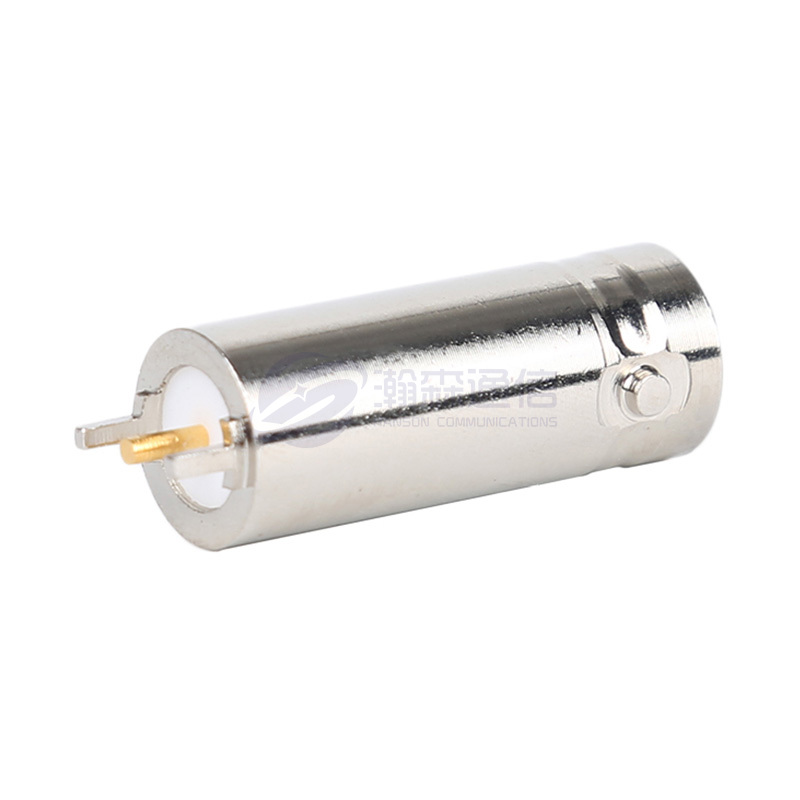

Aktualizace standardního rozhraní: Staré modely (jako BNC) nepodporují vysokofrekvenční požadavky nového zařízení (jako je > 4 GHz) a je třeba je nahradit vysoce výkonnými modely (jako je typ N nebo SMA).
Nesoulad impedance: Nesprávné použití 50Ω konektoru k nahrazení 75Ω systému (nebo naopak) bude mít za následek útlum signálu.

3. Specifikace náhradního provozu

(1). Shoda výběru

Frekvenční rozsah: BNC lze použít pro nízké frekvence (<1GHz) a pro vysoké frekvence (>6GHz) je vyžadován SMA nebo 2,92 mm.

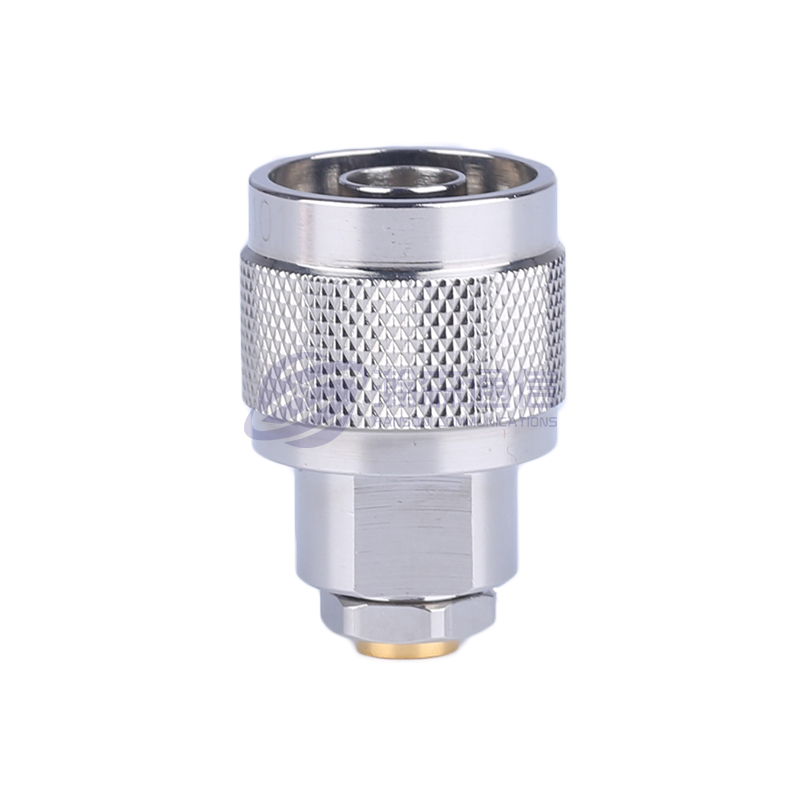

Kapacita napájení: Typ 7/16 DIN nebo N se používá pro scénáře s vysokým výkonem (jako je radar), aby se zabránilo spálení SMA kvůli přetížení napájení.
Ochrana životního prostředí: Pro venkovní aplikace je vybrána nerezová ocel s vodotěsnými pryžovými kroužky.

(2). Požadavky na instalaci

Kontrola točivého momentu: K utažení použijte momentový klíč, vyhněte se nadměrnému utažení (např. 0,5~0,8N·m doporučeno pro SMA) nebo nadměrnému uvolnění. Proces pájení/lisování: Při pájení středového kolíku nepoužívejte kyselou pájecí pastu. U krimpovacích konektorů se ujistěte, že je stínění kabelu zcela zakryto.

(3). Testování po výměně

Požadované položky testu: Použijte síťový analyzátor k měření PSV a vložného útlumu a multimetr ke kontrole kontinuity a izolačního odporu.
Ověření na místě: Spusťte zařízení při skutečné zátěži a sledujte šum signálu a nárůst teploty konektoru (abnormální zahřívání indikuje špatný kontakt).
