Co je RF kabelová sestava a proč je důležitá?

V dnešním světě založeném na technologiích se mnoho průmyslových odvětví spoléhá na efektivní komunikační systémy pro jasný a přesný přenos signálů. Jednou kritickou součástí, která hraje v tomto procesu hlavní roli, je sestava RF (Radio Frequency) kabelu. Ale co přesně je sestava RF kabelů a proč je tak zásadní v různých aplikacích? V tomto článku prozkoumáme, co je sestava RF kabelu, její klíčové výhody a důležité věci, které je třeba vzít v úvahu při jejím používání.

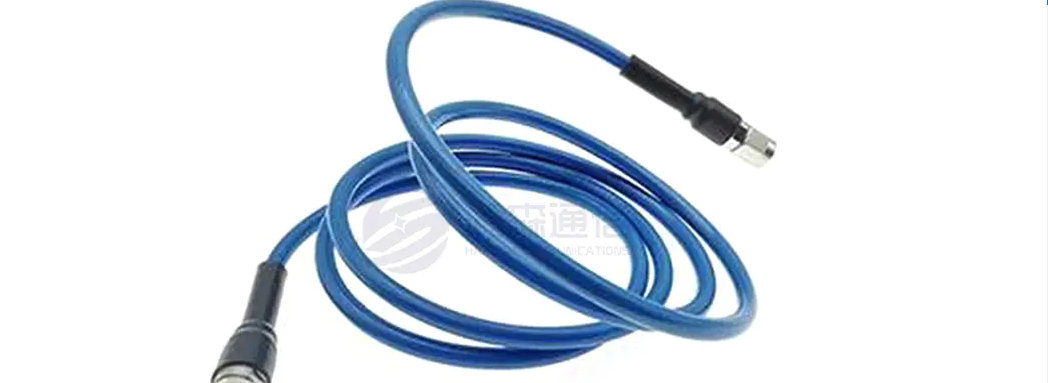

Co je to an Sestava RF kabelu ?

Sestava RF kabelu je specializovaný typ kabelu používaný k přenosu vysokofrekvenčních signálů, typicky v rozsahu 3 kHz až 300 GHz. Tyto kabely jsou navrženy pro přenos signálů mezi dvěma zařízeními, jako jsou rádia, antény, satelitní systémy a komunikační zařízení, při zachování integrity signálu na velké vzdálenosti. RF kabely se skládají z několika součástí, včetně centrálního vodiče, dielektrického materiálu, stínění a vnějšího pláště.

Centrální vodič je zodpovědný za přenos signálu, zatímco dielektrický materiál izoluje vodič a zabraňuje rušení. Stínění, často vyrobené z pleteného kovu nebo fólie, chrání signál před vnějším elektromagnetickým rušením (EMI). A konečně, vnější plášť poskytuje fyzickou ochranu proti faktorům prostředí, jako je oděr, vlhkost a změny teploty. Když jsou všechny tyto komponenty správně sestaveny, tvoří vysoce výkonnou sestavu RF kabelu, která zajišťuje efektivní přenos signálu.

Jaké jsou výhody použití sestavy RF kabelů?

RF kabelové sestavy nabízejí několik výhod, které je činí nezbytnými v široké řadě aplikací, zejména v telekomunikačním, leteckém, obranném a rozhlasovém průmyslu. Zde jsou některé klíčové výhody:

1. Vysoká integrita signálu a nízká ztráta

Jednou z hlavních výhod RF kabelových sestav je jejich schopnost přenášet vysokofrekvenční signály s minimální ztrátou signálu. Specializovaná konstrukce těchto kabelů, včetně vysoce kvalitních materiálů a přesného stínění, zajišťuje, že signál při průchodu kabelem zůstane čistý a silný. To je zvláště důležité v aplikacích, jako jsou telekomunikace, kde může degradace signálu vést ke špatné kvalitě zvuku nebo obrazu, což vede k poruchám komunikace.

RF kabely jsou navrženy tak, aby zvládaly vysoké frekvence s minimálním zkreslením, což je nezbytné pro aplikace vyžadující vysoce výkonné komunikační systémy, jako jsou satelitní systémy, bezdrátové sítě a radarové systémy.

2. Trvanlivost a spolehlivost

RF kabelové sestavy jsou navrženy pro odolnost a dlouhodobou spolehlivost. Kombinace stínění a ochranného vnějšího pláště zajišťuje, že kabely vydrží drsná prostředí, včetně vystavení vlhkosti, chemikáliím, extrémním teplotám a mechanickému namáhání. Díky tomu jsou RF kabely vhodné pro vnitřní i venkovní použití, a to i v náročných podmínkách.

V průmyslových odvětvích, jako je letectví a obrana, kde komunikační zařízení musí bezchybně fungovat v extrémních podmínkách, je odolnost a spolehlivost RF kabelů zásadní pro zachování bezpečnosti a provozní účinnosti.

3. Flexibilita a přizpůsobení

Sestavy RF kabelů jsou k dispozici v široké škále provedení, což umožňuje flexibilitu a přizpůsobení potřebám konkrétních aplikací. Ať už potřebujete kabel pro kompaktní zařízení, vysoce výkonný systém nebo robustní venkovní instalaci, pravděpodobně existuje sestava RF kabelu, která vám vyhovuje. Zakázkové RF kabelové sestavy mohou být navrženy tak, aby splňovaly jedinečné požadavky na velikost, konektor a výkon a zajistily, že kabelová sestava bude bez problémů fungovat s vaším zařízením.

Tato flexibilita se vztahuje také na délku a konfiguraci kabelů. Sestavy RF kabelů lze vyrobit na přesné délky a zahrnují různé typy konektorů (např. SMA, BNC, TNC), aby byla zajištěna kompatibilita s různými zařízeními.

4. Vylepšená ochrana proti elektromagnetickému rušení (EMI).

Sestavy RF kabelů jsou speciálně navrženy tak, aby poskytovaly vynikající ochranu proti elektromagnetickému rušení (EMI), které může zkreslit nebo narušit přenos signálu. Stínění v sestavě RF kabelu, vyrobené z materiálů, jako je opletená měď nebo hliníková fólie, funguje jako bariéra, která blokuje nežádoucí signály ve vstupu nebo výstupu z kabelu. Toto stínění zajišťuje zachování integrity signálu i v prostředích s vysokou úrovní elektronického šumu, jako jsou továrny, datová centra a vojenská zařízení.

5. Široká škála aplikací

RF kabelové sestavy se používají v rozmanité řadě aplikací, od každodenní spotřební elektroniky až po vysoce specializované průmyslové systémy. Mezi běžné použití patří:

• Telekomunikace: RF kabely jsou nedílnou součástí celulárních sítí, satelitní komunikace a širokopásmových systémů.
• Letectví a obrana: RF kabely se používají v radarech, navigačních systémech a satelitních komunikačních systémech pro vojenská a civilní letadla.
• Vysílání: RF kabely hrají zásadní roli v rozhlasovém a televizním vysílání tím, že přenášejí vysokofrekvenční signály do antén.
• Bezdrátové sítě: Sestavy RF kabelů se používají v bezdrátových komunikačních systémech, včetně sítí Wi-Fi, Bluetooth a 4G/5G.

Co byste měli zvážit při použití sestavy RF kabelů?

Zatímco RF kabelové sestavy jsou vysoce účinné při zajišťování spolehlivého přenosu signálu, při jejich používání je třeba vzít v úvahu některé klíčové faktory. Chcete-li maximalizovat výkon a životnost, je třeba mít na paměti několik důležitých bodů:

1. Výběr správného kabelu pro aplikaci

Různé aplikace vyžadují různé typy RF kabelů. Výběr kabelu závisí na faktorech, jako je frekvenční rozsah, úrovně výkonu, podmínky prostředí a typy konektorů. Například některé RF kabelové sestavy jsou navrženy pro vysokofrekvenční aplikace, zatímco jiné jsou vhodnější pro nízkofrekvenční systémy. Kromě toho může výkon ovlivnit materiál centrálního vodiče kabelu (např. měď vs. hliník) a kvalita stínění.

Je nezbytné vybrat RF kabel, který splňuje specifické požadavky vašeho systému, aby byla zajištěna optimální integrita signálu a výkon.

2. Správná instalace a manipulace

Správná instalace je zásadní pro výkon a životnost sestavy RF kabelů. Je třeba dbát na to, aby nedošlo k ostrým ohybům, nadměrnému tahu nebo mechanickému namáhání, protože tyto mohou poškodit kabel a snížit jeho výkon. Je také důležité používat správné konektory a zajistit, aby byly správně nainstalovány, aby nedošlo ke ztrátě nebo odrazu signálu.

Kromě toho by kabely RF měly být instalovány mimo zdroje EMI, jako jsou napájecí kabely nebo elektronická zařízení, aby se zabránilo rušení ovlivňovat přenos signálu.

3. Pravidelná údržba a kontroly

Zatímco RF kabely jsou vyrobeny tak, aby vydržely, jsou nutné pravidelné kontroly, aby bylo zajištěno, že budou nadále efektivně fungovat. V průběhu času mohou faktory prostředí, opotřebení nebo nesprávná instalace způsobit degradaci stínění, izolace nebo konektorů kabelu. Je důležité zkontrolovat kabel, zda nevykazuje viditelné známky poškození, jako jsou řezy, roztřepení nebo obnažené vodiče, které by mohly vést ke ztrátě signálu nebo ohrožení bezpečnosti.

4. Kompatibilita s konektory a vybavením

RF kabely jsou obvykle navrženy tak, aby fungovaly se specifickými typy konektorů a zařízení. Při výběru sestavy RF kabelu je důležité zajistit, aby konektory odpovídaly portům na vašem zařízení. Neodpovídající konektory nebo nekompatibilní typy kabelů mohou vést ke zhoršení signálu, snížení výkonu a potenciálnímu poškození kabelu i připojených zařízení.

Závěr: Proč jsou RF kabelové sestavy klíčové pro moderní komunikační systémy?

RF kabelové sestavy jsou životně důležitou součástí moderních komunikačních systémů a zajišťují spolehlivý přenos vysokofrekvenčních signálů v celé řadě aplikací. Ať už v telekomunikacích, vysílání, letectví nebo bezdrátových sítích, RF kabely hrají zásadní roli při udržování integrity signálu, snižování rušení a zajišťování hladkého provozu elektronických systémů.

Pochopením výhod RF kabelových sestav a pečlivým zvážením faktorů, jako je typ kabelu, instalace a údržba, mohou uživatelé maximalizovat výkon a životnost svých komunikačních systémů. Výběr správné sestavy RF kabelu pro vaše specifické potřeby je klíčem k zajištění optimální funkčnosti a zamezení nákladným přerušením provozu.
