Co je to RF koaxiální konektor?

1. Funkce an RF koaxiální konektor
RF koaxiální konektory jsou klíčové elektronické součástky používané pro přenos vysokofrekvenčních signálů. Používají se především ke spolehlivému připojení koaxiálních kabelů k zařízením, zajišťujícím efektivní a stabilní přenos RF signálů, čímž zajišťují stabilní a spolehlivý přenos signálu. RF koaxiální konektory se běžně používají v komunikačních zařízeních, televizi, vysílání, bezdrátových sítích a dalších oborech. Jejich hlavní funkcí je udržovat integritu signálu, snižovat přenosové ztráty a rušení a poskytovat dobré impedanční přizpůsobení, což umožňuje hladký přenos vysokofrekvenčních signálů v aplikacích, jako jsou komunikační systémy, testovací zařízení, radary a antény.

RF koaxiální konektory hrají zásadní roli v bezdrátové komunikaci, letectví, vojenské elektronice a lékařském vybavení. Například v 5G základnových stanicích propojují antény a RF moduly a zajišťují tak kvalitní přenos a příjem signálu. V testovacích a měřicích zařízeních se připojují ke spektrálním analyzátorům nebo síťovým analyzátorům a zajišťují přesná testovací data. V satelitních komunikačních a radarových systémech musí odolat drsným podmínkám prostředí při zachování stabilního přenosu signálu.

RF koaxiální konektory obvykle využívají kovovou stíněnou konstrukci, přičemž vnitřní vodič přenáší signál a vnější vodič poskytuje elektromagnetické stínění, aby se zabránilo vnějšímu rušení a úniku signálu. Vysoce kvalitní konektory se vyznačují nízkou vložnou ztrátou, vysokou účinností stínění, odolností proti korozi a vibracím a dokážou pojmout různé frekvenční rozsahy (od nízkých frekvencí až po milimetrové vlny). Kromě toho, v závislosti na požadavcích aplikace, mohou konektory přijmout různé styly rozhraní, jako je závitový (SMA), nacvakávací (BNC) nebo push-pull (MCX), aby splnily požadavky na mechanickou pevnost a pohodlí různých scénářů. RF koaxiální konektory jsou základními součástmi vysokofrekvenčních elektronických systémů. Jejich výkon přímo ovlivňuje stabilitu a efektivitu celého komunikačního spojení, což z nich činí kritickou součást pro správný provoz moderních bezdrátových technologií, obranných zařízení a průmyslové automatizace.

Princip činnosti RF koaxiálních konektorů je založen na charakteristikách šíření elektromagnetických vln ve strukturách soustředných vodičů. Prostřednictvím precizně navržené koaxiální struktury dosahují nízkoztrátového a vysoce věrného přenosu vysokofrekvenčních signálů. Jejich základním principem je vytvoření uzavřeného kanálu pro přenos elektromagnetického pole: střední vodič nese signálový proud, zatímco vnější vodič funguje jako elektromagnetické stínění, oddělené izolačním dielektrikem, které udržuje konstantní impedanci. Když je vysokofrekvenční elektrický signál injektován do vnitřního vodiče, vybudí příčné elektromagnetické vlny (TEM vlny) v izolačním médiu mezi vnitřním a vnějším vodičem. Tato elektromagnetická energie je přísně omezena na koaxiální prostor a účinně potlačuje ztrátu vyzařování signálu a vnější rušení. Mechanické rozhraní konektoru zajišťuje kontinuitu vodiče a přizpůsobení impedance přesným kontaktem, zabraňuje odrazům signálu v místě připojení v důsledku změn impedance, což v konečném důsledku zajišťuje stabilní přenos vysokofrekvenčních signálů mezi zařízeními. Tato konstrukční konstrukce umožňuje RF koaxiálním konektorům udržovat vynikající integritu signálu i ve vysokofrekvenčních prostředích na gigahertzové úrovni.

Základní konstrukce RF koaxiálních konektorů je založena na teorii koaxiálního přenosového vedení, která využívá rozložení elektromagnetického pole mezi vnitřním a vnějším vodičem k dosažení přenosu signálu:

Středový vodič (vnitřní vodič): Přenáší vysokofrekvenční signály a je obvykle vyroben z měděného nebo pozlaceného materiálu, aby se snížily odporové ztráty.
Vnější vodič (stínění): Obklopuje vnitřní vodič a poskytuje elektromagnetické stínění, aby se zabránilo rušení signálu a úniku záření.
Izolační médium (dielektrická vrstva): Odděluje vnitřní a vnější vodiče, udržuje stabilní impedanci (typicky 50Ω nebo 75Ω) a snižuje odrazy signálu.
Spojovací mechanismus: Použijte závitové (např. SMA), nacvakávací (např. BNC) nebo push-pull (např. MCX) konektory pro zajištění mechanické stability a dobrého elektrického kontaktu.

Když jsou konektory správně spojeny, signál je přenášen vnitřním vodičem a vnější vodič tvoří uzavřenou smyčku, která zajišťuje kontinuitu impedance během přenosu signálu a snižuje poměr stojatých vln (VSWR) a vložný útlum.

2. Vlastnosti a výhody RF koaxiálních konektorů
RF koaxiální konektor, jako základní součást přenosu vysokofrekvenčního signálu, prokázal významné výhody ve výkonu, spolehlivosti a přizpůsobivosti díky své jedinečné struktuře a materiálovému provedení. Jeho výhody se projevují především v následujících aspektech:

(1). Výkon vysokofrekvenčního přenosu
Širokopásmové pokrytí: podporuje extrémně široký frekvenční rozsah od DC po milimetrové vlny (nad 40 GHz), což odpovídá potřebám vysokofrekvenčních aplikací, jako je 5G a satelitní komunikace.
Nízký vložný útlum: používá vysoce vodivé materiály (jako jsou pozlacené vnitřní vodiče) a izolační média s nízkou dielektrickou ztrátou k výraznému snížení útlumu signálu.
Vynikající impedanční přizpůsobení: přísně kontrolovaná charakteristická impedance 50Ω nebo 75Ω minimalizuje odraz signálu.
(2). Spolehlivost a stabilita
Silné elektromagnetické stínění: vícevrstvá kovová stínící struktura (jako je závitové zamykání, kovový plášť) účinně potlačuje elektromagnetické rušení (EMI) a RF únik.
Vysoká mechanická odolnost: precizně opracované kontaktní rozhraní (jako je design s pružným kolíkem) zajišťuje stabilní kontakt po tisících připojení a odpojení. Široká přizpůsobivost prostředí: K dispozici jsou volitelné speciální úpravy, jako je vodotěsnost (IP67), odolnost proti vysokým teplotám (-65℃~ 165℃) a odolnost proti solné mlze, díky čemuž je vhodný pro drsná prostředí, jako je armáda a letecký průmysl.
(3). Různorodé návrhy se přizpůsobí více scénářům

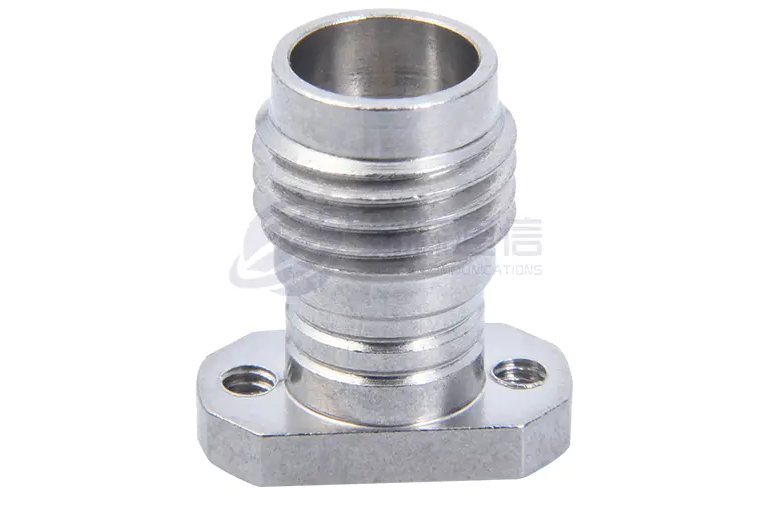

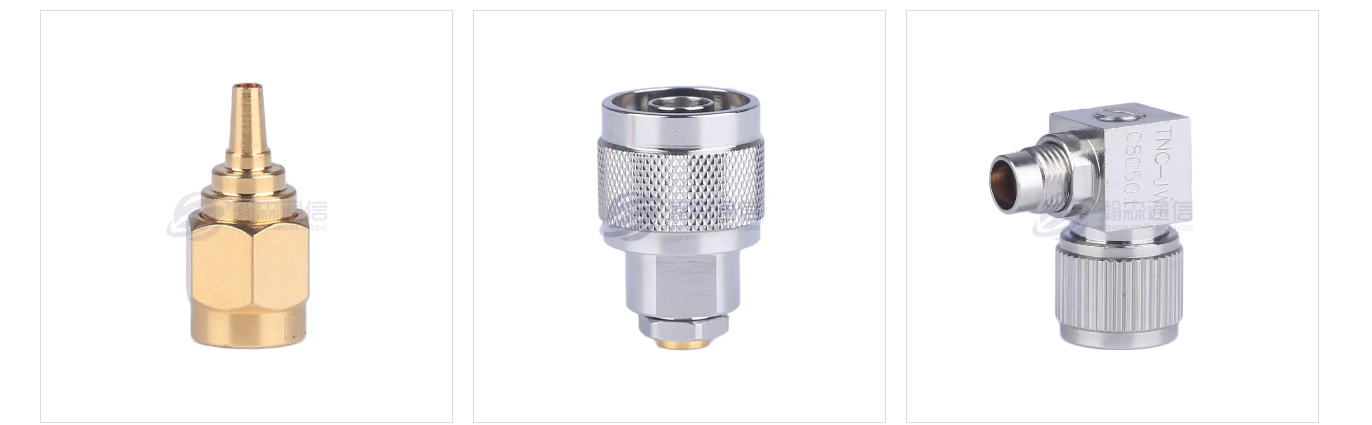

Bohaté typy rozhraní: včetně závitových (SMA, N-type), snap-on (BNC), push-pull (MCX/MMCX), atd., pro splnění různých požadavků na instalaci.
Flexibilní kapacita napájení: Přizpůsobitelné od nízkého výkonu po vysoký výkon na úrovni kilowattů, přizpůsobitelné různým scénářům zatížení, jako jsou komunikační základnové stanice a radary.
Miniaturizační trend: S rozvojem 5G a internetu věcí dosahují mikrokonektory vysoce výkonného přenosu v omezených prostorech.
(4). Pohodlí a standardizace
Konstrukce rychlého připojení: Například ovládání některých produktů jednou rukou může výrazně zlepšit efektivitu instalace.
Kompatibilita s mezinárodními normami: Vyhovuje mezinárodním normám, jako jsou MIL-STD a IEC, aby byla zajištěna univerzální zaměnitelnost s běžnými rozhraními zařízení.
(5) Široká škála aplikací
Od spotřební elektroniky (antény mobilních telefonů) přes průmyslové aplikace (RF moduly pro základnové stanice) až po high-tech pole (radary s fázovým polem, užitečné zatížení družic) se RF koaxiální konektory staly základními součástmi v průmyslových odvětvích, jako je bezdrátová komunikace, testování a měření a národní obranná věda a technologie, díky jejich věrnosti signálu a odolnosti vůči životnímu prostředí.

RF koaxiální konektory díky hluboké integraci materiálové vědy, přesné mechaniky a elektromagnetického designu dosahují základních požadavků na "nízké ztráty, vysoké stínění a dlouhou životnost" při přenosu vysokofrekvenčního signálu a jsou klíčovou zárukou pro efektivní a spolehlivý provoz moderních elektronických systémů.

RF koaxiální konektory jsou široce používány v průmyslových odvětvích vyžadujících vysokofrekvenční přenos signálu:
Komunikace: Připojení anténního napáječe pro základnové stanice 5G, komunikaci pomocí optických vláken a satelitní komunikaci.
Letectví a obrana: Vysoce spolehlivá spojení pro radarové systémy, navádění raket a palubní komunikační zařízení.
Test & Measurement: Kalibrace a testování signálu pro přístroje, jako jsou vektorové síťové analyzátory (VNA) a spektrální analyzátory.
Spotřební elektronika: RF moduly pro Wi-Fi routery, chytré telefony (jako jsou anténní rozhraní) a zařízení internetu věcí (IoT).
Lékařské vybavení: Přenos signálu pro MRI radiofrekvenční cívky a zařízení pro mikrovlnnou terapii.
Automobilový průmysl: Signální připojení pro radar ve vozidle (jako je radar s milimetrovými vlnami) a navigační systémy GPS.

3.Jak vybrat správný RF koaxiální konektor
Výběr správného RF koaxiálního konektoru vyžaduje zvážení více faktorů, včetně elektrického výkonu, mechanických vlastností, kompatibility s prostředím a scénáře aplikace.

(1). Vyjasněte požadavky na elektrický výkon
Provozní frekvenční rozsah: Horní frekvenční limity podporované různými konektory se výrazně liší (např. BNC ≤ 4 GHz, SMA ≤ 18 GHz a 2,92 mm konektory až do 40 GHz). Je nezbytné sladit frekvenční pásmo signálu systému.
Impedanční přizpůsobení: Komunikační systémy často používají 50 Ω (např. základnové stanice a radar), zatímco systémy pro přenos videa často používají 75 Ω (např. vysílací zařízení). Volba špatné impedance může vést k odrazům signálu.
Vložný útlum a VSWR: Pro vysokofrekvenční aplikace (např. milimetrové vlny) jsou preferovány nízkoztrátové konstrukce (např. vzduchové dielektrické konektory) a VSWR by měl být co nejblíže 1:1.
Manipulace s napájením: Pro aplikace s vysokým výkonem (např. radarové vysílače) vyberte konektory typu 7/16 nebo N, abyste předešli selhání v důsledku přehřátí.

(2). Vyhodnoťte mechanické vlastnosti a vlastnosti rozhraní
Typ konektoru:
Závitové konektory (SMA, typ N): Upřednostňovány pro prostředí s vysokými vibracemi (např. vybavení ve vozidle a ve vzduchu) kvůli jejich vysoké odolnosti proti uvolnění. Snap-on konektory (BNC): Vhodné pro testovací scénáře vyžadující časté zapojování a odpojování (např. laboratorní osciloskopy). Jsou pohodlné na používání, ale jsou náchylné k pádu.
Mikrominiaturní konektory (MMCX, MCX): Kompaktní řešení pro zařízení s omezeným prostorem (např.
Životnost plug-in: Konektory průmyslové třídy obvykle vydrží více než tisíc cyklů zasunutí a odpojení, zatímco konektory pro spotřebitele mohou vydržet jen několik stovek.
Kompatibilita kabelu: Ujistěte se, že rozhraní konektoru odpovídá typu koaxiálního kabelu a průměru vodiče.

(3). Zvažte přizpůsobivost prostředí
Stupeň ochrany: Venkovní nebo vlhké prostředí vyžaduje stupeň vodotěsnosti IP67 nebo vyšší (např. anténní rozhraní základnové stanice 5G).
Odolnost vůči teplotě a korozi: Letecké nebo vojenské aplikace vyžadují odolnost vůči vysokým teplotám (-65 °C až 200 °C) a odolnost proti solné mlze (např. pozlacená nerezová ocel).
Odolnost proti vibracím/otřesům: Mobilní platformy, jako jsou vozidla a letadla, vyžadují konektory s uzamykacím mechanismem (např. tříšroubové SMA) nebo konstrukce kontaktů s pružinou.

(4). Odpovídající scénáři aplikace
Komunikační vybavení: Základnové stanice 5G preferují konektory typu N (vysoký výkon) a SMA (miniaturizované). Pásky s milimetrovou vlnou vyžadují konektory typu 2,92 mm nebo K.
Testování a měření: Pro vysokofrekvenční testování používejte přesné konektory (např. 3,5 mm), abyste se vyhnuli chybám způsobeným konektory s nízkou přesností, jako jsou BNC.
Spotřební elektronika: Wi-Fi moduly často používají konektory U.FL (ultraminiaturní), ale je zapotřebí kompromis mezi cenou a ztrátou signálu.
Vojenský/letecký průmysl: Vyberte si vysoce spolehlivé modely s celokovovým pouzdrem a pozlacenými kontakty, které splňují standardy MIL-STD-348.

(5). Další klíčové faktory
Cena a dodací lhůta: Špičkové konektory (jako jsou konektory s milimetrovou vlnou) jsou drahé, takže zvažte svůj rozpočet a stabilitu dodavatelského řetězce.
Stupeň standardizace: Upřednostňujte univerzální konektory (jako je SMA), abyste se vyhnuli specializovaným modelům, které mohou způsobovat potíže s údržbou.
Způsob montáže: Montáž na desku plošných spojů, montáž na panel nebo přímé připojení kabelu vyžadují různé konfigurace (jako jsou pravoúhlé nebo přímé konektory).

Příklad výběrového řízení
Určete požadavky: Například: 5G malá rádiová jednotka základnové stanice, frekvence 3,5 GHz, venkovní instalace, vodotěsná.
Parametry screeningu:
Frekvence: 3,5 GHz → Přijatelné jsou typy SMA nebo N.
Prostředí: IP67 vodotěsné → Vyberte typ N (spolehlivější těsnění závitu).
Výkon: Střední → Typ N nabízí dostatečnou rezervu výkonu.
Ověřte kompatibilitu: Ujistěte se, že konektor typu N odpovídá stávajícím kabelům (jako je LMR-400) a portům zařízení.

4. Běžné problémy RF koaxiální konektory
Při dlouhodobém používání mohou u koaxiálních konektorů RF vzniknout různé problémy v důsledku faktorů, jako je konstrukce, instalace a faktory prostředí, které ovlivňují kvalitu přenosu signálu. Běžné problémy s RF koaxiálními konektory se často týkají impedančního přizpůsobení, mechanické pevnosti, účinnosti stínění a přizpůsobivosti prostředí. Míru selhání produktu lze snížit vhodnou volbou (např. přizpůsobením frekvence a výkonu), standardizovanou instalací (např. řízení točivého momentu) a pravidelnou údržbou (např. čištěním kontaktních ploch).

(1). Vysoká ztráta signálu nebo nízká účinnost přenosu
Možné příčiny:
Nesoulad impedance konektoru (např. směšování 50Ω a 75Ω zařízení).
Stárnoucí konektory nebo kabely, zoxidované vodiče a špatný kontakt.
Uvolněné nebo částečně utažené spoje způsobující odrazy signálu.
Používání nekvalitních konektorů nebo kabelů, což vede k nadměrné ztrátě vložení.

Řešení:
Ujistěte se, že všechny konektory a kabely v systému mají konzistentní impedanci (obvykle 50 Ω nebo 75 Ω).
Zkontrolujte kontaktní plochy konektoru, zda nejsou zoxidované nebo znečištěné, a v případě potřeby je vyčistěte nebo vyměňte.
Pomocí momentového klíče utáhněte závitové konektory (např. SMA, typ N) na standardní utahovací moment. Volte nízkoztrátové kabely a vysoce výkonné konektory (například pozlacené kontakty).

(2). Rušení signálu nebo hlasitý šum
Možné příčiny:
Špatné stínění konektoru, umožňující pronikání elektromagnetického rušení (EMI).
Špatné uzemnění krytu konektoru způsobující rušení v běžném režimu.
Blízké zdroje silného elektromagnetického záření (jako jsou motory a měniče).
Poškozené kabely nebo konektory s poškozeným stíněním.

Řešení:
Vyberte konektory s celokovovým pouzdrem a vysokou účinností stínění.
Ujistěte se, že je kryt konektoru řádně uzemněn k šasi zařízení.
Pro zvýšení odolnosti proti rušení použijte koaxiální kabely s dvojitým nebo trojitým stíněním.
Zkontrolujte kabel, zda není poškozený, a v případě potřeby jej vyměňte.

(3). Uvolněné konektory nebo špatný kontakt
Možné příčiny:
Mechanické opotřebení v důsledku nadměrného zapojování a odpojování (například vadná pružina BNC).
Závity nejsou správně utaženy v prostředí s vibracemi nebo nárazy (jako jsou vozidla nebo letadla).
Zástrčkové a zásuvkové konektory nejsou vzájemně sladěny nebo mají nadměrné tolerance.

Řešení:
Pro scénáře častého zapojování a odpojování zvolte konektory s dlouhou životností (jako je konektor SMA s hodnocením zásuvnosti 5000 cyklů). Ve vibrujícím prostředí používejte konektory s uzamykacími mechanismy (jako jsou trojšroubové SMA).

Ujistěte se, že se modely konektorů shodují; vyhněte se míchání různých značek nebo specifikací.

(4). Poškození konektoru (např. zlomení, deformace)
Možné příčiny:
Nadměrné mechanické namáhání (např. nadměrné ohýbání kabelu, což má za následek zlomení pájených spojů konektoru).
Použití nesprávných instalačních nástrojů, což vede k uvolnění závitů krytu.
Stárnutí materiálu nebo koroze prostředí (např. solná mlha, vysoké teploty).

Řešení:
Vyhněte se působení boční síly na konektor během instalace a použijte pravoúhlé konektory, abyste minimalizovali ohyb.
K instalaci závitových konektorů použijte specializované nástroje (např. momentové klíče).
Pro drsná prostředí vyberte materiály odolné proti korozi (např. pozlacená nerezová ocel).

(5). Impedanční diskontinuita vedoucí k odrazům signálu
Možné příčiny:
Nesoulad impedance mezi konektorem a kabelem (např. 50Ω konektor a 75Ω kabel).
Vnitřní strukturální vady v konektoru (např. nerovnoměrná dielektrická vrstva).
Neúplné spojení konektoru, což má za následek vzduchové mezery.

Řešení:
Zajistěte konzistentní impedanci po celé přenosové cestě (včetně konektoru, kabelu a zařízení). Vyberte si konektory s vysoce přesným obráběním (jako jsou ty, které jsou specifikovány ve vojenské normě MIL-STD-348).

Zcela utáhněte konektor, abyste zabránili kolísání impedance způsobené nesprávným vyrovnáním.

(6). Selhání vodotěsného výkonu
Možné příčiny:
Vodotěsná těsnění jsou zestárlá nebo poškozená.
Závity nejsou dotažené nebo vypršela doba použitelnosti tmelu.
Konstrukce konektoru není vhodná do vlhkého prostředí.

Řešení:
Pravidelně kontrolujte těsnění. Pro venkovní aplikace zvolte konektory s krytím IP67 nebo vyšším.
Pro zlepšení utěsnění použijte vodotěsnou pásku nebo silikon.
Vyberte vodotěsné modely s O-kroužky (jako jsou vodotěsné konektory typu N).

(7). Problémy s rezonancí ve vysokofrekvenčních aplikacích
Možné příčiny:
Konektor vykazuje parazitní rezonanci při vysokých frekvencích (např. konstrukční vady).
Rozložení konektoru a desky plošných spojů se neshoduje, což generuje stojaté vlny.

Řešení:
Vyberte konektor, který podporuje vyšší frekvence (např. 2,92 mm místo SMA).
Optimalizujte impedanční přizpůsobení PCB, abyste se vyhnuli nespojitostem v délkách přenosových linek.

Souhrnná tabulka běžných problémů s RF koaxiálními konektory:

5. Normy údržby RF koaxiálních konektorů
Výkon RF koaxiálních konektorů přímo ovlivňuje kvalitu přenosu signálu, proto je pro zajištění dlouhodobého stabilního provozu nutná pravidelná údržba. Níže jsou uvedeny klíčové normy údržby a provozní specifikace:

(1). Pravidelná kontrola a čištění
Kontrola vzhledu: Zkontrolujte, zda není pouzdro konektoru zdeformované, prasklé nebo zkorodované (jako je rez, oxidace), zejména kovové části a těsnicí kroužky.
Čištění kontaktního povrchu: K čištění vnitřního vodiče a kolíků použijte bezvodý alkohol a netkanou látku, abyste odstranili oxidovou vrstvu, prach nebo olej. Vyhněte se použití abrazivních materiálů (jako je brusný papír), aby nedošlo k poškození pokovení.
Potvrzení stavu rozhraní: Ujistěte se, že konektory samec a samice jsou hladce zasunuty bez uvolnění nebo nesprávného vyrovnání. Závitové konektory (jako SMA, typ N) by měly zkontrolovat, zda jsou závity neporušené, aby se zabránilo sklouznutí.

Postup čištění
Provoz při vypnutí: Ujistěte se, že je zařízení vypnuté, aby nedošlo k poškození statickou elektřinou.
Fyzikální čištění: K odstranění velkých nečistot použijte vzduchovou pistoli, poté jemně otřete kontaktní plochy vatovým tamponem namočeným v alkoholu.
Oxidační úprava: Pokud je povlak zoxidovaný (např. zčernalý), lehce ho vyleštěte gumou nebo speciálním čističem.
Sušení: Sušení na vzduchu nebo v sušičce při nízké teplotě (≤60°C), aby se zabránilo zbytkovému alkoholu.

(2). Test elektrického výkonu
Ověření přizpůsobení impedance: Použijte síťový analyzátor nebo TDR (reflektometr v časové oblasti) k detekci kontinuity impedance konektoru a kabelu, abyste zajistili, že nedojde k žádné náhlé změně (nejlépe VSWR ≤ 1,5). Monitorování vložného útlumu: Vysokofrekvenční aplikace vyžadují pravidelné testování ztráty signálu. Pokud se ztráta abnormálně zvýší (např. překročí 20 % nominální hodnoty), je nutné zkontrolovat, zda nedochází ke stárnutí konektoru nebo kabelu. Kontrola účinnosti stínění: Použijte vysokofrekvenční tester úniku nebo sondu pro blízké pole k testování výkonu stínění konektoru, abyste se ujistili, že nedochází k elektromagnetickému úniku.

(3). Údržba mechanického výkonu
Specifikace operace zasouvání a vytahování: Vyvarujte se hrubého zasouvání a vytahování. Nacvakávací konektory (jako je BNC) musí před vytažením stisknout svorku. Závitové konektory by měly být utaženy momentovým klíčem podle standardního utahovacího momentu (např. SMA doporučuje 0,5~0,8N·m).
Opatření proti uvolnění: V prostředí s vibracemi (jako je vybavení namontované ve vozidle nebo ve vzduchu) je třeba závitové konektory vybavit lepidlem proti uvolnění nebo pojistnými podložkami a stav utažení by měl být pravidelně kontrolován.
Ochrana kabelu: Vyvarujte se nadměrnému ohýbání kabelu (minimální poloměr ohybu ≥ 5násobek vnějšího průměru kabelu), aby nedošlo k porušení pájených spojů konektoru nebo poškození stínící vrstvy.

(4). Udržování přizpůsobivosti prostředí
Vodotěsná úprava a úprava odolná proti vlhkosti: Vodotěsné konektory (IP67 a vyšší) používané venku nebo ve vlhkém prostředí musí pravidelně kontrolovat elasticitu těsnicího kroužku a po stárnutí jej včas vyměnit; nevodotěsná rozhraní mohou být potažena silikonovým mazivem pro zvýšení ochrany.
Údržba odolnosti proti korozi: V solném, kyselém a alkalickém prostředí používejte konektory z nerezové oceli nebo pozlacené skořepiny a pravidelně otírejte kovový povrch inhibitorem rzi. Teplotní adaptabilita: V prostředí s vysokou teplotou (jako jsou radiofrekvenční jednotky základnové stanice) je nutné zajistit, aby se dielektrický materiál konektoru (jako je PTFE) nedeformoval. V prostředí s nízkou teplotou (jako je arktická zařízení) je nutné zabránit křehkému praskání plastových dílů.

(5). Životospráva a cyklus výměny
Monitorování životnosti zásuvných modulů: Zaznamenávejte počet vysokofrekvenčních časů zásuvných a vytahovacích zásuvek a vyměňte je předem, když se blíží životnost.
Výměna stárnoucích částí: Při špatném kontaktu, poškození stínící vrstvy nebo zhoršení izolačního výkonu je nutné konektor vyměnit a opětovné použití po opravě je zakázáno.
Standardizace náhradních dílů: Ve stejném systému by měly být co nejvíce používány konektory stejné značky a modelu, aby se předešlo problémům s kompatibilitou způsobeným smíšeným používáním.

Správa životnosti RF koaxiálního konektoru a tabulka cyklu výměny:

(6). Dokumentace a záznamy
Protokol údržby: Zaznamenejte si datum každé kontroly, údaje o zkouškách (např. VSWR, ztráta vložení) a model náhradního dílu pro snadnou analýzu sledovatelnosti.
Knihovna případů poruch: Shrnutí typických poruch (jako je vysoká odolnost způsobená oxidací, uvolnění způsobené vibracemi) pro optimalizaci strategií preventivní údržby.

6.Jak prodloužit životnost RF koaxiálních konektorů
RF koaxiální konektory jsou klíčovými komponenty pro přenos vysokofrekvenčního signálu a jejich životnost přímo ovlivňuje stabilitu systému. Jejich životnost lze prodloužit rozumným výběrem, instalací, používáním a údržbou.

(1). Správný výběr a spárování
Přizpůsobení frekvence a výkonu: Vyberte konektory, které splňují požadavky na provozní frekvenci a výkon systému (např. typ N je preferován pro základnové stanice 5G a SMA je preferován pro vysokofrekvenční testování).
Konzistence impedance: Ujistěte se, že impedance konektorů, kabelů a zařízení je konzistentní (obvykle 50 Ω nebo 75 Ω), aby nedošlo ke snížení výkonu způsobenému odrazem signálu.
Přizpůsobivost prostředí: Pro venkovní nebo drsná prostředí (vysoká teplota, solná mlha, vibrace) by měly být vybrány vodotěsné (IP67), odolné proti korozi (pozlacená nerezová ocel) nebo zesílené konektory.

(2). Standardní instalace RF koaxiálních konektorů
1) Předinstalační příprava
Zkontrolujte kompatibilitu konektoru a kabelu.
Ujistěte se, že model konektoru (např. SMA, typ N) je kompatibilní s typem kabelu (např. RG-58, LMR-400).
Ověřte, že impedance (50Ω/75Ω), frekvenční rozsah a výkon splňují požadavky.
Zkontrolujte integritu součástí.
Zkontrolujte pouzdro konektoru, závity a kolíky, zda nejsou zdeformované, prasklé nebo zoxidované.
Ujistěte se, že stínění kabelu není poškozeno a že vnitřní vodič není ohnutý nebo zlomený.
Vyčistěte kontaktní součásti.
K čištění vnitřního vodiče a konektoru použijte bezvodý alkohol a netkanou látku, abyste odstranili olej, nečistoty nebo oxidaci.
K poškrábání pozlacených/postříbřených kontaktů nepoužívejte brusný papír nebo tvrdé předměty.

2) Specifikace sestavy konektoru a kabelu
Odizolování a předúprava kabelů
Pomocí speciálního odizolovacího nástroje odizolujte plášť kabelu, stínění a izolaci na délku požadovanou konektorem.
Ujistěte se, že vnitřní vodič má vhodnou délku a vyhněte se nadměrné délce (např. ohýbání) nebo nadměrné délce (např. špatný kontakt). Pájecí nebo krimpovací operace
Pájecí konektory:
Použijte páječku s konstantní teplotou (doporučená teplota: 300-350°C) a pájení dokončete rychle, aby nedošlo k přehřátí a poškození dielektrika.
Pájené spoje by měly být hladké a bez otřepů, aby se zabránilo zkratům nebo změnám impedance.
Krimpovací konektory:
Použijte vhodný krimpovací nástroj pro zajištění rovnoměrného krimpovacího tlaku a bezpečného kontaktu mezi stíněním a pouzdrem.
Kontrola po sestavení:
Pomocí multimetru zkontrolujte kontinuitu a ujistěte se, že nedošlo ke zkratu nebo přerušení.
Jemným zatažením za kabel zkontrolujte mechanickou stabilitu konektoru a kabelu.

3) Dokování a zajištění konektoru
Zarovnání a spárování: Ujistěte se, že konektory samčí a samičí jsou přesně vyrovnány, aby nedošlo k ohnutí nebo poškození kolíků v důsledku šikmého vložení.
Nasouvací konektory (např. BNC) by se měly zablokovat se slyšitelným cvaknutím. Závitové konektory (jako je SMA) by měly být před utažením ručně utaženy. Utahování závitových konektorů
Použijte momentový klíč k utažení na standardní utahovací moment (příklad):
SMA konektor: 0,5-0,8 N·m
Konektor typu N: 1,0-1,5 N·m
Neutahujte příliš, aby nedošlo k poškození závitů nebo deformaci média.
Opatření proti uvolnění
V prostředí s vibracemi (jako jsou vozidla nebo letadla) by závitové konektory měly být vybaveny pružnými podložkami nebo lepidlem proti uvolnění.
Nacvakávací konektory (jako je BNC) lze omotat páskou proti uvolnění, aby se zlepšila retence.

4) Bezpečnostní opatření během provozu
Postupy připojení a odpojení
Nezapojujte ani neodpojujte, pokud je zapnutý: Vysokofrekvenční signály mohou způsobit jiskření a poškodit kontaktní plochy.
Při odpojování: U zaklapávacích konektorů pevně stiskněte svorku; u závitových konektorů je před odpojením zcela povolte.
Vyvarujte se mechanickému namáhání
Při vedení kabelů počítejte s poloměrem ohybu (≥5násobek průměru kabelu), abyste předešli namáhání základny konektoru.
Kabel zajistěte pomocí stahovacích pásek nebo svorek, aby nevisel. Přizpůsobivost prostředí
Vlhké prostředí: Po instalaci vodotěsných konektorů (IP67) zkontrolujte, zda je těsnicí kroužek bezpečně utažen.
Prostředí s vysokou teplotou: Vyhněte se dlouhodobému vystavení konektoru nadměrným teplotám (např. dielektrikum PTFE je omezeno na 165 °C).

5) Poinstalační ověření a testování
Testování elektrického výkonu
Použijte síťový analyzátor k měření poměru stojatých vln (VSWR); normální hodnota by měla být ≤1,5.
Změřte vložný útlum. Pokud je abnormální, zkontrolujte špatný kontakt nebo poškození kabelu.
Kontrola mechanické stability
Jemně konektorem zatřeste, abyste se ujistili, že není uvolněný nebo neobvyklý zvuk.
Proveďte vibrační test (např. frekvenční rozmítání 5–500 Hz) ve vibrujícím prostředí.

(3). Pravidelné čištění a údržba
Čištění kontaktního povrchu: Pravidelně čistěte vnitřní vodič a kolíky bezvodým alkoholem a netkanou látkou, abyste odstranili oxidovou vrstvu nebo nečistoty. Vyhněte se použití abrazivních materiálů (jako je brusný papír), abyste zabránili poškození pozlaceného/stříbrného pokovení. Zkontrolujte těsnění: Vodotěsné konektory musí pravidelně kontrolovat, zda O-kroužek nebo těsnicí hmota stárne, a v případě potřeby je vyměnit. Kontrola stínící vrstvy: Ujistěte se, že stínící vrstva kabelu není poškozena, aby elektromagnetické rušení (EMI) neovlivnilo kvalitu signálu.

(4). Zabraňte poškození životního prostředí
Odolnost proti vlhkosti a korozi:
Pozlacené nebo nerezové skořepinové konektory by měly být používány ve vlhkém prostředí nebo prostředí s solnou mlhou a pravidelně by měly být aplikovány inhibitory koroze.
Nevodotěsné konektory mohou být dočasně chráněny smršťovací bužírkou nebo vodotěsnou páskou.
Řízení teploty:
V prostředí s vysokou teplotou (jako jsou radiofrekvenční jednotky základnové stanice) zajistěte, aby se dielektrický materiál konektoru (jako je PTFE) nedeformoval.
V prostředí s extrémně nízkou teplotou (jako je arktická zařízení) se vyhněte křehkému praskání plastových dílů.

(5). Rozumné použití a životospráva
Snížení častého zapojování a odpojování:
Pro scénáře vysokofrekvenčního připojování a odpojování (jako je testovací zařízení) zvolte modely s vysokou životností (jako je více než 5 000 připojení a odpojení SMA).
V případě potřeby použijte adaptéry nebo prodlužovací kabely, abyste snížili počet zapojování a odpojování hlavního konektoru.
Pravidelné testování výkonu:
Použijte síťový analyzátor k detekci VSWR (poměr stojatých vln) a vložného útlumu a v případě abnormálního stavu je včas vyměňte.
Strategie výměny náhradních dílů:
Vyměňte je předem, když se blíží jmenovitá životnost připojení a odpojení (jako je SMA 5000krát) nebo když dojde ke špatnému kontaktu.

(6) Prevence poruch
Vyhněte se míchání různých značek:
Zkuste použít stejný model konektoru ve stejném systému, abyste předešli opotřebení způsobenému nesouladem tolerance.
Udržujte protokol údržby:
Zaznamenávejte každou dobu údržby, údaje o testech a záznamy o výměně, abyste usnadnili analýzu trendů životnosti.

7. RF koaxiální konektor – často kladené otázky (FAQ)
(1). Proč má konektor špatný kontakt?
Možné důvody: Oxidace nebo znečištění kolíku (vyčistěte alkoholem). Závit není utažen (SMA vyžaduje utahovací moment 0,5~0,8N·m). Mechanické poškození (např. ohnuté čepy, nutno vyměnit).

(2). Jak se vyhnout nadměrné ztrátě signálu?
Zajistěte konzistenci impedance (50Ω/75Ω nemíchejte). Vyberte kabely s nízkou ztrátou (například LMR-400). Kontaktní povrch pravidelně čistěte, abyste zabránili oxidaci. (3). Lze kombinovat konektory různých značek? Nedoporučuje se! Rozdíly v toleranci mezi různými značkami mohou způsobit: Špatný kontakt kolíků. Impedanční diskontinuita (odraz signálu). Snížená mechanická pevnost (jako je prokluz nitě).

(3). Jak vybrat konektory pro prostředí s vysokou teplotou?
Jako dielektrický materiál zvolte PTFE odolný vůči vysokým teplotám (omezeno na 165 °C). Použijte nerezové nebo pozlacené kovové skořepiny. Vyhněte se plastovým dílům (snadno se deformují).

(4) Jak vybrat RF koaxiální konektor?
Je třeba zvážit následující faktory:
Frekvenční rozsah: BNC (≤4GHz), SMA (≤18GHz), N-type (≤11GHz), 2,92 mm (≤40GHz).
Impedanční přizpůsobení: 50Ω (komunikační systém) nebo 75Ω (přenos videa).
Výkon: Pro vysoký výkon zvolte typ N nebo 7/16.
Požadavky na prostředí: Vodotěsný typ pro venkovní použití (IP67), korozivzdorný pozlacený typ pro vojenské použití.

(5) Jak zjistit selhání konektoru?
Vizuální kontrola: oxidace, deformace, praskliny.
Multimetrový test: vodivost a izolační odpor.
Síťový analyzátor: změřte PSV a vložný útlum.
Rychlý průvodce řešením problémů:

(6). Proč je poměr stojatých vln (VSWR) příliš vysoký?
Impedance konektoru a kabelu se neshodují.
Spojení není zcela zasunuto (je zde vzduchová mezera).
Kabel nebo konektor je vnitřně poškozený.
