Jak vybrat správný RF koaxiální adaptér？

Výběr správného RF koaxiální adaptér je zásadní, protože je potenciálním úzkým hrdlem signálu; nevhodný výběr může přímo ovlivnit výkon celého RF systému. Níže je průvodce výběrem RF koaxiálního adaptéru, který vám pomůže se správným výběrem.

1. Klíčové elektrické parametry (základ výkonu)
Tyto parametry přímo určují, zda adaptér může podporovat vaši pracovní frekvenci a výkon.

Provozní frekvence:
Toto je hlavní úvaha! Je důležité zajistit, aby specifikovaný frekvenční rozsah RF koaxiálního adaptéru pokrýval nejvyšší provozní frekvenci vašeho systému.
Různé typy RF koaxiálních adaptérů mají své vlastní frekvenční limity. Například typ N se obvykle pohybuje až na 11 GHz, SMA na 18 GHz/26,5 GHz, 3,5 mm na 33 GHz, 2,92 mm (typ K) na 40 GHz a 2,4 mm na 50 GHz.
Princip: Frekvenční limit vybraného adaptéru by měl být vyšší než nejvyšší provozní frekvence vašeho systému.

Impedance:
Naprostá většina RF systémů má 50 ohmů. Některá TV a vysílací zařízení mohou narazit na 75ohmové systémy.
Ujistěte se, že se shoduje! Nikdy nepoužívejte 50ohmový adaptér v 75ohmovém systému nebo naopak, protože to způsobí závažný nesoulad impedance a odraz signálu.
Poměr stojatých vln napětí (VSWR): Základní ukazatel odpovídající kvality. VSWR blíže k 1:1 je lepší, což znamená menší odraz a vyšší účinnost přenosu.
VSWR adaptéru se s rostoucí frekvencí zhoršuje. Prostudujte si příručku k produktu, abyste se ujistili, že jeho VSWR splňuje požadavky ve vašem provozním frekvenčním pásmu (např. < 1,25 v rozsahu DC-18GHz).

Ztráta vložení: Ztráta výkonu, když signál prochází adaptérem. Nižší hodnota je lepší, zejména ve vysokofrekvenčních aplikacích a aplikacích s vysokým výkonem.

Ztráty primárně pocházejí z materiálů vodiče a dielektrika; ztráty obvykle rostou s vyššími frekvencemi.
Jmenovitý výkon: Maximální průměrný a špičkový výkon, který adaptér bezpečně zvládne.
Průměrný výkon souvisí s tepelnými účinky; zvažte možné přehřátí adaptéru.
Špičkový výkon souvisí s dielektrickým průrazem a je zvláště důležitý u vysoce výkonných pulzních systémů.
Vždy počítejte s maržemi! Nepoužívejte jej na maximální výkon.

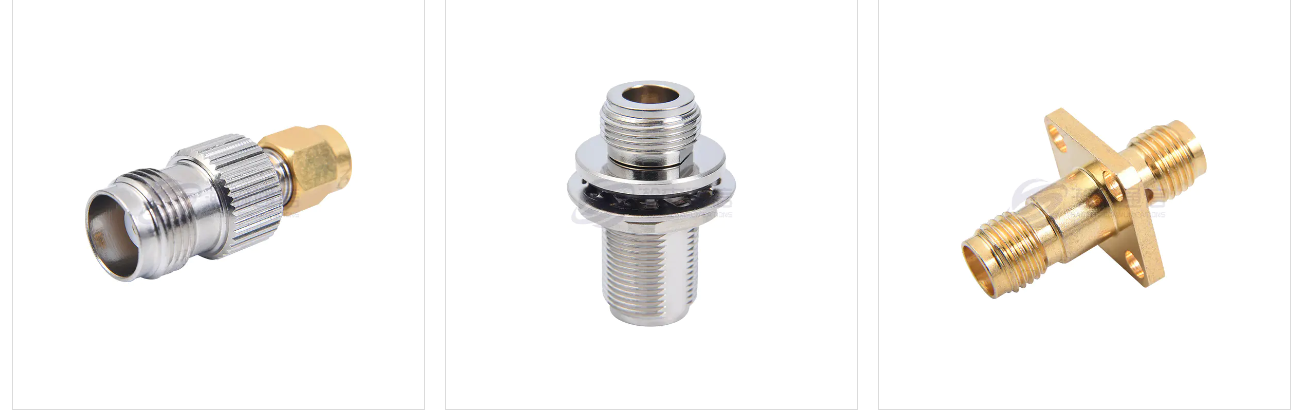

2. Mechanické vlastnosti a vlastnosti rozhraní (fyzické spojení)
To je klíčové pro správnou a spolehlivou instalaci RF koaxiálního adaptéru do vašeho systému.
Typ rozhraní a polarita:
Typ: Určete typ rozhraní, které potřebujete, například SMA, N, BNC, TNC, 3,5 mm, 2,92 mm (K), 2,4 mm atd.
Polarita: Zde je největší pravděpodobnost výskytu chyb!
Vnější konektor: Se středovým kolíkem/vnitřním závitem.
Vnitřní konektor: Se středovým otvorem/vnějším závitem.
Kombinace připojení: Zadejte, zda potřebujete připojení „muž k muži“, „muž k ženě“ nebo „žena k ženě“.

Materiál konektoru a pokovení:
Pouzdro: Obvykle mosaz, nerezová ocel nebo poniklovaná mosaz. Nerezová ocel nabízí vyšší pevnost a odolnost proti korozi.
Středový vodič/kontaktní bod: Obvykle pozlacená beryliová měď nebo mosaz. Pozlacení poskytuje vynikající vodivost, odolnost proti oxidaci a stabilní přechodový odpor, díky čemuž je preferovanou volbou pro většinu aplikací.
Poznámka: V aplikacích vyžadujících časté spojování a odpojování je důležitá tvrdost pokovení a odolnost proti oděru.

Dielektrický materiál: Typicky polytetrafluorethylen (PTFE/Teflon) nabízí vynikající elektrické vlastnosti (nízké ztráty), odolnost vůči vysokým teplotám a chemickou stabilitu.
Požadavky na točivý moment: Velmi důležité! K utažení adaptéru použijte momentový klíč.
Přílišné utažení poškodí závity a těsnění, čímž se konektor stane nepoužitelným.
Nedostatečné utažení bude mít za následek špatný kontakt, diskontinuitu impedance a únik signálu.

3. Aplikační scénáře a speciální požadavky
V závislosti na konkrétním prostředí použití může být nutné zvážit také následující faktory:
Prostředí použití:
Laboratoř/R&D: Požadavky na vysoký výkon a frekvenční rozsah mohou vyžadovat přesné adaptéry.

Výrobní testování: Požadavky na vysokou odolnost a konzistenci si mohou vyžádat robustní průmyslové adaptéry s dlouhou životností spojení a odpojení.

Venkovní/vojenské: Vyžaduje se vodotěsnost, prachotěsnost a odolnost vůči slané vodě; vyberte si adaptéry s krytím IP a konstrukcí z nerezové oceli.

Životnost připojení a odpojení: Počet cyklů připojení a odpojení, které adaptér vydrží před snížením výkonu. Přesné adaptéry mohou vydržet pouze 500 cyklů, zatímco vysoce výkonné mohou vydržet tisíce. Vyberte si podle své pracovní frekvence.

Konzistence fáze a amplitudy: Ve vícekanálových systémech (jako je radar s fázovým polem), když se adaptéry používají v párech nebo skupinách, je vyžadováno, aby změny fáze a amplitudy každého adaptéru byly co nejvíce konzistentní. V tomto případě je zapotřebí vysoce přesný adaptér s „fázovým přizpůsobením“ nebo „konzistencí výkonu“.
