Jaké jsou nejčastější chyby při instalaci konektorů SMA?

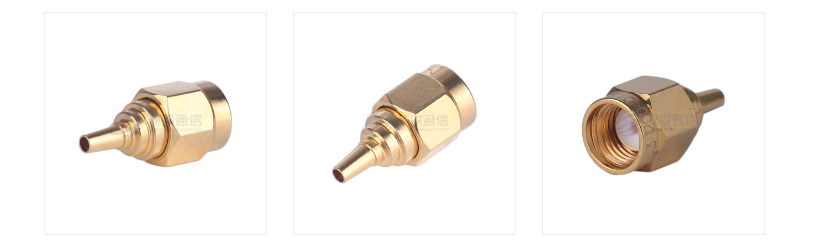

SMA konektory jsou jedním z nejběžnějších a široce používaných koaxiálních konektorů v RF aplikacích, široce používaných v komunikačních zařízeních, mikrovlnných systémech, anténách, testovacích přístrojích, GPS, radarech a dalších vysokofrekvenčních systémech. Přestože se struktura konektoru SMA zdá jednoduchá, i malá chyba při instalaci nebo připojení může vést k útlumu signálu, zvýšenému VSWR, špatnému kontaktu a dokonce k poruše zařízení. Správná instalace konektorů SMA je proto zásadní.

1. Nesprávný utahovací moment
Mnoho uživatelů upadne při instalaci konektorů SMA do běžné mylné představy: buď je utahují jen tak ledabyle, nebo je dotahují hrubou silou, dokud nejsou „velmi těsné“. Oba přístupy způsobí problémy.

Pokud není dostatečně utažen, dojde ke špatnému kontaktu a nestabilnímu spojení, což způsobí, že signál bude náchylný k rušení. Zejména ve vibračních prostředích se hlava SMA postupně uvolní, což vede ke zvýšeným odrazům a dokonce k přerušení signálu. Pokud je příliš utažen, poškodí vnitřní jádro, deformuje závity a poškodí dielektrickou strukturu, což má za následek nevratné snížení výkonu.

Správný postup je použít momentový klíč k utažení na standardní moment přibližně 0,8 N·m. To zajišťuje bezpečný kontakt a zároveň zabraňuje poškození konstrukce, což z něj činí základní nástroj pro profesionální RF instalaci.

2. Nesouosost středního vodiče

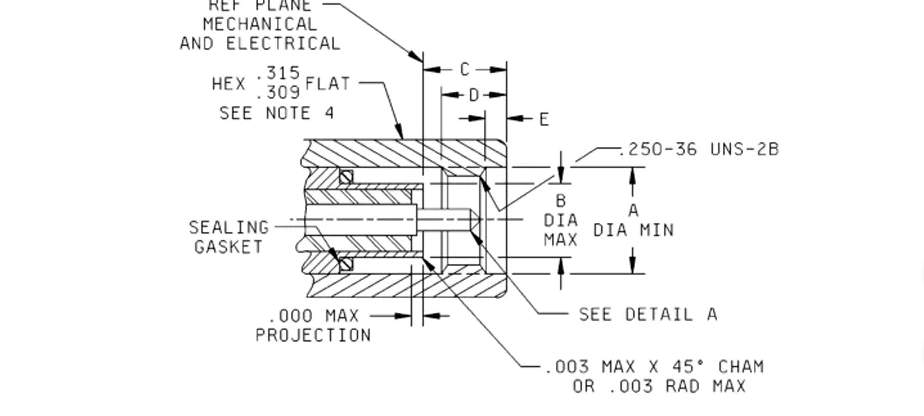

Konektory SMA jsou přesné RF konektory s extrémně malými středními vodiči (kolíky nebo zásuvky). Nesprávné vyrovnání během spojování a násilného vkládání může snadno způsobit ohnutí kolíku a deformaci objímky. Tento typ poškození je často neopravitelný a nemusí být viditelný pouhým okem, ale přímo vede k:
Zvýšená VSWR
Zvýšená ztráta signálu
Nestabilní kontakt
Obtížnost vkládání a vyjímání
Životnost signálu se výrazně zkrátila
Zejména v testovacích zařízeních nebo vysokofrekvenčních systémech toto poškození snižuje výkon celého spoje a je obtížné jej odstranit.

Správným postupem je vodič opatrně vyrovnat, jemně zasunout a poté zajistit momentovým klíčem. Nikdy nepoužívejte hrubou sílu.

3. Ruční utahování zavádí kovové úlomky a oxidy do rozhraní
Mnoho techniků obvykle utahuje konektory SMA ručně, zejména při častém testování. To má za následek nejen nedostatečný točivý moment, ale také snadno vnáší nečistoty, jako je prach, kovové úlomky a kožní maz. Tyto drobné částice mohou zvýšit kontaktní odpor a dokonce poškodit zlacení, což vede ke zvýšenému útlumu signálu.

Ve vysokofrekvenčních konektorech mohou i ty nejmenší nečistoty způsobit kolísání výkonu. Proto je nezbytné:
Neutahujte rukou (pouze lehce dotáhněte během počátečního polohování);
Před instalací očistěte spojovací plochy hadříkem nepouštějícím vlákna nebo tamponem napuštěným alkoholem;
Nedotýkejte se vodivých povrchů holýma rukama;
Dobré čisticí návyky mohou výrazně prodloužit životnost konektoru.

4. Kombinace typů konektorů SMA samec a samice
SMA konektor rozhraní jsou svým vzhledem velmi podobná jiným RF rozhraním, jako jsou RP-SMA, SMB, SMC a N-type. Mnoho lidí soudí na základě vzhledu, což vede k nucenému připojení nekompatibilních rozhraní, což může způsobit:
Poškozená vlákna
Zlomené středové čepy
Deformované vnitřní otvory
Úplné selhání výkonu

SMA a RP-SMA (reverse polarity SMA) jsou obzvláště snadno zaměnitelné. Vypadají podobně, ale mají odlišnou vnitřní strukturu. Vynucené připojení nejen zabrání přenosu signálu, ale může také poškodit rozhraní zařízení.

Před připojením vždy potvrďte:
Je to standardní konektor SMA?
Je typ konektoru správný?
Je kompatibilní s portem zařízení?
Splňuje požadavky na frekvenci (je rozdíl mezi standardními a přesnými konektory SMA)?

Vyhněte se poškození drahého zařízení nesprávným provozem.

5. Přílišné ohýbání propojovacího kabelu způsobuje nespojitosti impedance
Mnoho problémů při instalaci konektorů SMA není ve skutečnosti na samotném konektoru, ale spíše v důsledku nesprávného ohýbání kabelu během instalace. Koaxiální kabely jsou velmi citlivé na poloměry ohybu. Pokud se ohne příliš prudce, povede to k:
Impedanční diskontinuity
Zvýšený odraz signálu
Zvýšená ztráta kabelu
Okamžité výsledky testů.

Tyto problémy jsou zvláště patrné u vysokofrekvenčních (nad 6 GHz) aplikací.

Doporučené pokyny:
Poloměr ohybu ≥ 5násobek průměru kabelu
Vyvarujte se ohýbání v blízkosti místa připojení
Vyvarujte se tahu nebo kroucení kabelu.
Tím bude zachován stabilní přenosový výkon.

6. Časté spojování a rozpojování způsobuje opotřebení
Teoretická životnost konektoru SMA je obvykle kolem 500 cyklů připojení a odpojení, ale mnoho testovacích prostředí může zahrnovat desítky cyklů připojení a odpojení za den. Dlouhodobé opakované používání může způsobit: opotřebení zlacení; zvýšená kontaktní impedance; deformace čepele; a uvolnění středního vodiče, což ovlivňuje stabilitu signálu a dokonce zvyšuje chyby.

Řešení zahrnují: použití ochranného adaptéru (SMA saver) ve vysokofrekvenčním testovacím prostředí; pravidelná výměna testovacích kabelů; a sledování změn impedance kontaktu konektoru. To může výrazně prodloužit životnost rozhraní na cenných přístrojích.

Instalace konektorů SMA je jednoduchá, ale každý detail přímo ovlivňuje kvalitu signálu. Dodržování standardních postupů a používání správných nástrojů zajišťuje stabilní připojení, spolehlivý výkon a delší životnost zařízení.
