Jak správně nainstalovat RF koaxiální konektory: kroky a techniky

RF koaxiální konektory jsou nepostradatelnou součástí komunikačních systémů, široce používané ve vysílání, televizi, bezdrátové komunikaci, radaru, satelitní komunikaci a dalších oblastech. Tyto konektory se používají pro připojení koaxiálních kabelů k zařízení, zajišťující kvalitu a stabilitu přenosu signálu. Správná instalace RF koaxiálních konektorů může nejen zlepšit celkový výkon systému, ale také prodloužit životnost zařízení.

1. Základní struktura RF koaxiální konektory
RF koaxiální konektory se obvykle skládají z následujících hlavních částí:
Středový vodič: Část jádra, která přenáší signál, obvykle vyrobena z mědi nebo jiných vodivých materiálů.
Izolační vrstva: Izoluje střední vodič od vnějšího vodiče, obvykle vyrobeného z polyethylenu nebo jiných materiálů s vysokou dielektrickou konstantou.
Vnější vodič: Obvykle opletený měděný drát nebo hliníková fólie, fungující jako zemnící vodič pro přenos proudu a stínění proti vnějšímu elektromagnetickému rušení.
Konektor a pouzdro: Poskytuje fyzické připojení a ochranu, obvykle vyrobené z kovových materiálů (jako je mosaz, nerezová ocel).

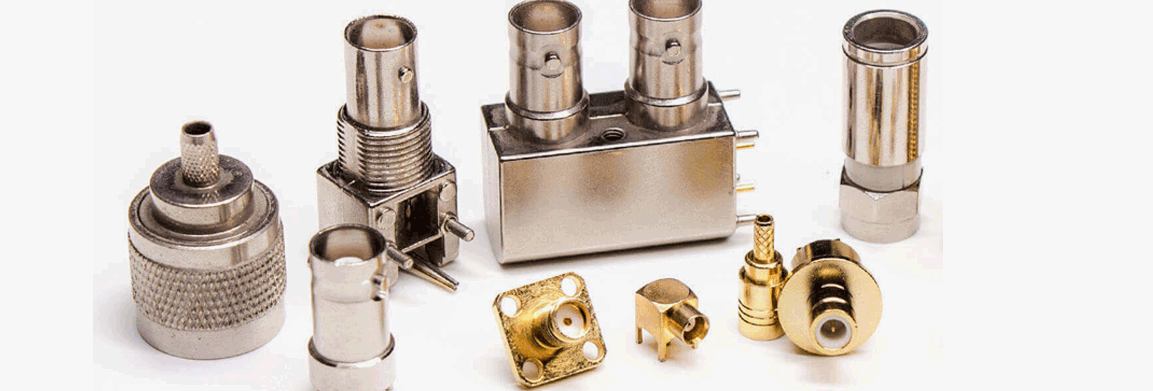

Různé typy RF koaxiálních konektorů, jako je BNC, SMA, TNC, typ N atd., mají mírně odlišné struktury, ale základní principy instalace a kroky jsou podobné.

2. Kroky pro instalaci RF koaxiálních konektorů
(1) Připravte si nástroje a materiály
Před instalací se ujistěte, že máte následující nástroje a materiály:
RF koaxiální kabel (vyberte vhodný model a délku)
RF konektor (vyberte odpovídající typ konektoru, jako je BNC, SMA atd.)

Nástroj na odizolování kabelu: Používá se k odstranění vnější izolační vrstvy kabelu, čímž se obnaží vnitřní vodič.
Krimpovací nástroj: Slouží k bezpečnému připojení konektoru ke kabelu.
Elektrikářský nůž, odstraňovač izolace vodičů: Používá se k přesnému odizolování vnější izolace kabelu, čímž se obnaží vnitřní vodič.

(2) Odstraňte vnější izolaci kabelu
Pomocí nástroje na odizolování kabelu odizolujte vnější izolační vrstvu kabelu a odkryjte vnitřní opletený vodič a izolační materiál. Při odizolování dbejte na přesnost, aby nedošlo k poškození vnitřního vodiče nebo izolační vrstvy. Odizolovaná délka je obvykle instalační délka konektoru; Přesnou délku naleznete v požadavcích konkrétního použitého konektoru. Odstranění vnější opletené vrstvy: Jemně odloupněte vnější opletenou vrstvu kabelu pomocí nástroje a přehněte ji směrem ven. Tím je zajištěno dobré uzemnění.
Odkrytí středního vodiče: Opatrně odstraňte vnitřní izolaci nožem, abyste odkryli střední vodič. Délka odizolované části obecně závisí na požadavcích na konstrukci konektoru.

(3) Zasunutí kabelu do konektoru
Vložte připravený kabel do koncovky konektoru. Ujistěte se, že je středový vodič přesně vyrovnán a zcela zasunut do vnitřního otvoru konektoru a že opletená vrstva a vnější vodič jsou v pevném kontaktu s vnějším pláštěm konektoru.
Zkontrolujte vyrovnání během zasouvání: Středový vodič musí zcela zapadnout do otvoru středního vodiče konektoru, aby nedošlo k vychýlení. Vnější opletený vodič by měl být pevně v kontaktu s krytem konektoru, aby bylo zajištěno správné uzemnění signálu.

(4 ) Krimpování konektoru
Pro zalisování konektoru použijte krimpovací nástroj. Tento krok je zásadní pro zajištění bezpečného spojení mezi konektorem a kabelem. Během krimpování zajistěte, aby krimpovací nástroj vyvíjel tlak rovnoměrně a bezpečně připevnil konektor ke kabelu, aniž by došlo k poškození kabelu nebo konektoru.

Lisovací síla: Lisovací síla by měla být mírná, zajišťující bezpečné spojení bez nadměrného stlačování kabelu nebo středního vodiče.

Kontrola kvality krimpování: Po krimpování zkontrolujte, zda je konektor zajištěný a není uvolněný.

(5) Kontrola celkového zapojení konektoru
Po zalisování zkontrolujte kvalitu spojení mezi konektorem a kabelem. Ujistěte se, že střední vodič je pevně připojen k vnitřnímu jádru konektoru, že vnější vodič je v plném kontaktu s krytem konektoru a nedochází k úniku signálu.
Kontrola elektrického připojení: Pomocí multimetru změřte elektrické připojení kabelu, abyste se ujistili, že nejsou žádné přerušené obvody nebo zkraty.
Testování přenosu signálu: Pokud to podmínky dovolují, lze k testování kvality přenosu signálu a kontrole ztráty signálu nebo rušení použít generátor signálu a osciloskop.

(6) Dokončení připojení a zajištění ochrany
Po dokončení připojení, je-li to nutné, použijte tepelně smrštitelné bužírky, pásku nebo jiné materiály k ochraně kabelového připojení, aby voda nebo prach neovlivňovaly kvalitu připojení.
Použití smršťovací hadičky: Je-li vyžadována vodotěsnost, použijte k utěsnění konektoru smršťovací hadičku a zajistěte, aby spojení nebylo ovlivněno vlhkostí nebo vnější kontaminací.

3. Tipy pro instalaci RF koaxiálních konektorů
(1) Vyberte správný konektor a kabel
Ujistěte se, že specifikace konektoru odpovídají použitému kabelu. Různé typy konektorů (jako SMA, BNC, typ N atd.) jsou vhodné pro různé frekvenční rozsahy a scénáře použití. Výběr špatného konektoru může vést ke ztrátě signálu nebo nestabilitě.

(2) Při odizolování kabelu věnujte pozornost přesnosti
Při odizolování vnější vrstvy kabelu se ujistěte, že délka odizolování je správná, vyhněte se nadměrnému odizolování, které by obnažilo příliš mnoho středního vodiče nebo poškodilo izolační vrstvu. Použití profesionálních odizolovacích nástrojů může snížit poškození kabelu a zajistit stabilní přenos signálu.

(3) Vyhněte se nadměrnému krimpování
Přelisování může poškodit střední vodič nebo způsobit špatný kontakt. Proto kontrolujte krimpovací sílu, abyste zajistili, že je konektor bezpečný, ale není příliš utažen.

(4) Udržujte kabel čistý
Během instalace se snažte vyhnout kontaminaci kabelu a konektoru prachem, olejem nebo jinými znečišťujícími látkami. Tyto nečistoty mohou ovlivnit kvalitu přenosu signálu a dokonce způsobit ztrátu signálu.

4. Běžné problémy a jejich řešení
(1) Uvolněný konektor
Pokud se konektor po instalaci uvolní, znovu zkontrolujte zalisování, abyste zajistili rovnoměrné zalisování, nebo upravte délku odizolování kabelu.

(2) Útlum signálu
Útlum signálu může být způsoben nesprávnými konektory, nesprávnou instalací nebo poškozením kabelu. Znovu zkontrolujte kompatibilitu kabelu a konektoru a zajistěte přesnost instalace.

(3) Špatné elektrické připojení
Špatné elektrické připojení může být způsobeno nedostatečným zalisováním, nedostatečným zasunutím vodiče do konektoru atd. Ujistěte se, že střední vodič a vnější vodič jsou pevně připojeny ke konektoru.

Instalace RF koaxiálních konektorů je technický úkol, který vyžaduje pečlivý provoz. Správné kroky a techniky instalace přímo ovlivňují kvalitu přenosu signálu a stabilitu systému. Přesnými operacemi odizolování, vložení a krimpování může zajištění bezpečného připojení konektoru účinně zlepšit výkon systému a snížit rušení signálu.
