Co je to hermeticky uzavřený konektor a proč na tom záleží

Rychlá odpověď: Co je hermeticky uzavřený konektor

A hermeticky uzavřený konektor je konektor vytvořený s permanentním těsněním sklo-kov nebo sklo-sintrované těsnění kolem jeho kontaktů, vytvářející plynotěsnou bariéru, která zabraňuje pronikání vlhkosti, plynu a nečistot do utěsněného pouzdra. To je důležité ve vysoce spolehlivé elektronice, protože systémy jako letecká zařízení, satelity, komunikační základnové stanice, podmořská elektronika a lékařská zařízení často závisí na udržování stabilní vnitřní atmosféry a i velmi malá cesta úniku může vést ke korozi, degradaci signálu nebo úplnému selhání během životnosti produktu.

V centru této metody těsnění je RF Glass sintrovaný utěsněný izolátor , izolační těleso z taveného skla, které jak elektricky izoluje středový kontaktní kolík, tak tvoří fyzické těsnění proti vnějšímu obalu. V následujících částech je popsáno, jak to funguje, kde se používá a jak je to ve srovnání se standardními nehermetickými konektory.

Hermetický konektor spoléhá spíše na tavené sklo nebo sklokeramické těsnění než na elastomerové těsnění.
RF Glass sintrovaný utěsněný izolátor poskytuje elektrickou izolaci i plynotěsné těsnění v jediné součásti.
Hermetické konektory jsou běžně určeny pro vakuové, tlakové nebo ekologicky utěsněné kryty.
Standardníníní konektory obvykle spoléhají na měkčí těsnění, která jsou vhodnější pro každodenní, neextrémní prostředí.

Jak funguje hermeticky uzavřený konektor

V typickém hermeticky uzavřeném konektoru prochází středový kontaktní kolík skleněným nebo sklokeramickým izolátorem, který je při výrobě zataven přímo do kovového pláště pomocí tepla. Jak se sklo ochlazuje, vytváří souvislé spojení bez dutin s kolíkem a okolním kovovým tělem, které je často popisováno jako utěsněný konektor ze skla na kov konstrukce. Na rozdíl od pryžového nebo silikonového těsnění se toto těsnění z taveného skla nespoléhá na kompresi nebo elasticitu, aby si zachovalo své těsnění, což je jeden z důvodů, proč hermetická těsnění mají tendenci držet se po dlouhou dobu provozu a velké teplotní výkyvy.

Vzhledem k tomu, že sklo je sintrováno nebo roztaveno za kontrolovaného tepla do husté, neporézní struktury, výsledný izolátor odolává pronikání plynu a vlhkosti mnohem účinněji než typická polymerová izolace používaná ve standardních konektorech. Tento proces slinování je také důvodem, proč průmysl často označuje tuto součást jako RF Slinuté těsněníed Insulator, když se používá specificky uvnitř RF koaxiálních hermetických konektorů.

Základní prvky těsnicího mechanismu

Kovový plášť nebo pouzdro, které tvoří vnější hranici těsnění
Středový kontaktní kolík procházející skleněným izolátorem
Tělo z taveného skla nebo sklokeramiky spojující kolík s pouzdrem
Svařovaný nebo pájený spoj připevňující utěsněnou vložku k tělu konektoru nebo stěně pouzdra

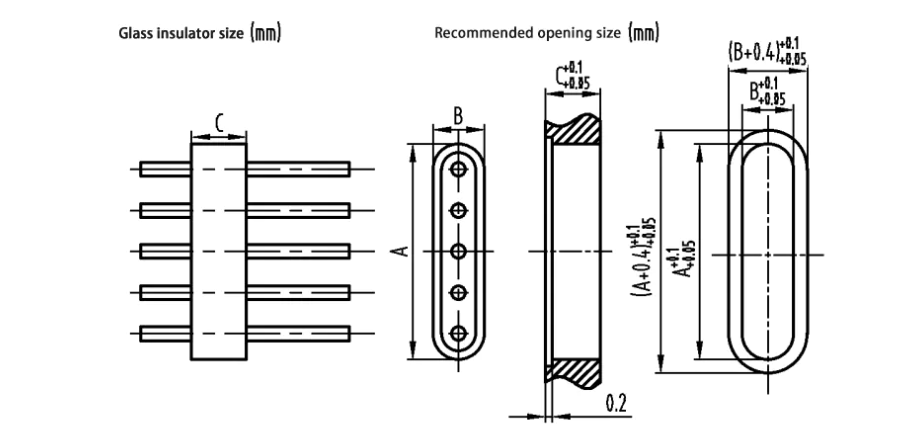

Co je to RF sintrovaný utěsněný izolátor

An RF Glass sintrovaný utěsněný izolátor je součást z taveného skla uvnitř vysokofrekvenčního hermetického konektoru, který odděluje střední vodič od vnějšího pláště a zároveň tvoří plynotěsné těsnění. Během výroby se skleněný prášek nebo předtvarované skleněné kroužky umístí kolem středového kolíku uvnitř pouzdra konektoru, poté se zahřejí, dokud se sklo neroztaví a nespojí jak s kolíkem, tak s pouzdrem a po vychladnutí vytvoří jedinou pevnou izolační a těsnící strukturu.

Protože tato součást musí udržovat řízenou dielektrickou vzdálenost pro vysokofrekvenční výkon a zároveň držet hermetické těsnění, je někdy prodávána pod souvisejícími termíny, jako je skleněný utěsněný RF konektor izolace nebo jednoduše skleněná hermetická vložka. Geometrie izolátoru, složení skla a průměr kolíku ovlivňují řízení impedance, a proto jsou vysokofrekvenční hermetické komponenty obvykle navrženy a testovány jako sladěný elektrický a mechanický systém spíše než jako samostatné části.

Proč je sklo upřednostňováno před jinými izolačními materiály

Sklo tvoří souvislé, neporézní těsnění, když je správně přitaveno ke kovu
Sklo si zachovává stabilní dielektrické vlastnosti v širokém teplotním rozsahu
Těsnění sklo na kov se nespoléhají na kompresi, takže jsou méně náchylná k uvolnění těsnění v průběhu času
Slinuté sklo podporuje přesné rozměrové řízení potřebné pro konzistentní RF impedanci

Hermetický vs standardní konektor: Srovnávací tabulka funkcí

Níže uvedená tabulka uvádí obecné rozdíly mezi hermeticky uzavřenými konektory a standardními nehermetickými konektory. Skutečný výkon závisí na konkrétní konstrukci, materiálech a testech použitých výrobcem.

Obecné srovnání charakteristik typických hermeticky uzavřených konektorů a standardních konektorů.
Funkce	Hermeticky uzavřený konektor	Standardní konektor
Způsob těsnění	Zatavené sklo nebo sklokeramické těsnění	Elastomerové těsnění nebo O-kroužek
Odolnost proti plynu a vlhkosti	Velmi vysoké, plynotěsné těsnění	Střední, záleží na stavu těsnění
Kompatibilita s vakuem	Dobře se hodí do vakuového prostředí	Omezeno, těsnění může pod vakuem degradovat
Teplotní rozsah	Široký, stabilní napříč extrémy	Užší, omezený materiálem těsnění
Typické aplikace	Letectví, satelity, lékařská zařízení, RF základnové stanice	Obecná vnitřní a lehká venkovní elektronika
Dlouhodobá stabilita těsnění	Obecně stabilní, žádná kompresní relaxace	Může klesat, jak materiál těsnění stárne

Srovnání výkonu těsnění

Níže uvedená tabulka představuje relativní ilustrativní srovnání hermeticky uzavřených konektorů se standardními konektory napříč čtyřmi běžně diskutovanými výkonnostními faktory.

Hermeticky utěsněné konektory mají tendenci dosahovat vysokého skóre napříč všemi čtyřmi faktory, především proto, že těsnění z taveného skla nezávisí na probíhající kompresi, aby zůstalo plynotěsné. Standardní konektory mohou stále dobře fungovat v univerzálních nastaveních, ale jejich těsnicí výkon je více svázán se stavem těsnění, montážním kroutícím momentem a vystavením prostředí v průběhu času.

Vysvětlení struktury hermetického konektoru

Níže uvedený obrázek nastiňuje obecné konstrukční uspořádání typického hermeticky uzavřeného RF konektoru a ukazuje, jak spolu souvisí vnější plášť, skleněné těsnění a středový kolík.

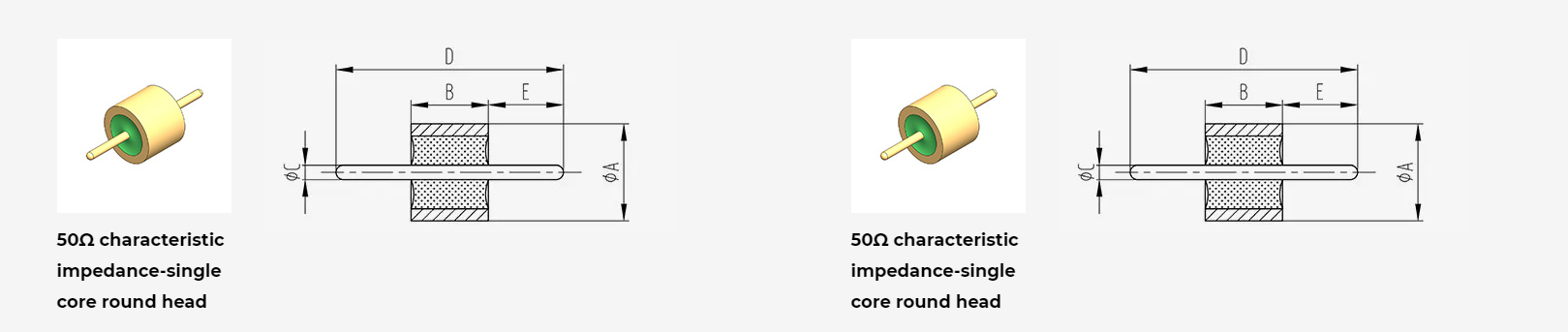

Čtení rozložení hermetického konektoru

V tomto uspořádání tvoří kovová skořepina vnější hranici utěsněné sestavy, zatímco skleněné slinuté těsnění sedí uvnitř skořepiny a připojuje se přímo jak k pouzdru, tak ke středovému kontaktnímu kolíku. Montážní příruba umožňuje přivařit nebo připájet konektor ke stěně pouzdra nebo přepážce a protilehlý konec poskytuje RF rozhraní pro připojení kabelové sestavy. Toto je stejné základní uspořádání použité v a hermetický RF průchozí konektor , kde cílem je projít RF signál přes utěsněnou stěnu bez porušení plynotěsné bariéry.

Kde se používají hermeticky uzavřené konektory

Hermeticky uzavřené konektory se nejčastěji objevují v systémech, kde je vyžadována řízená vnitřní atmosféra, vakuum nebo dlouhá životnost bez dozoru. Sloupcový graf níže znázorňuje obecný, nepřesný vzor použití v běžných sektorech.

An RF hermetický konektor je často specifikován v leteckých a satelitních systémech, kde komponenty musí přežít vibrace startu, působení vakua a extrémní tepelné cykly bez funkční poruchy. Komunikační základnové stanice a RF infrastruktura také spoléhají na hermetické konektory, které chrání citlivé vysokofrekvenční cesty před vnikáním vlhkosti do venkovních skříní, zatímco lékařské vybavení používá podobné principy těsnění k ochraně citlivé elektroniky uvnitř uzavřených krytů. Obranné systémy a podmořská nebo ropná a plynová zařízení doplňují běžné oblasti použití, přičemž obě závisí na dlouhodobé integritě těsnění v náročných prostředích.

Úvahy o vlivu na životní prostředí a spolehlivosti

Teplotní extrémy jsou jedním z nejběžnějších stresových faktorů používaných k hodnocení těsnosti konektoru. Spojnicový graf níže ukazuje obecný trend v tom, jak se výkon těsnění mění v širokém rozsahu provozních teplot.

Hermeticky utěsněný konektor má tendenci udržovat relativně stabilní výkon v širokém rozsahu provozních teplot, protože těsnění z taveného skla není závislé na elastickém zotavení, jako je tomu u pryžového těsnění. Standardní konektory mohou fungovat dobře v mírných teplotních rozsazích, ale často vykazují strmější pokles těsnícího výkonu, když se podmínky pohybují směrem k teplotním extrémům.

Vícefaktorové srovnání

Níže uvedená radarová tabulka spojuje několik faktorů spolehlivosti najednou, srovnává odolnost proti vlhkosti, vakuovou kompatibilitu, teplotní stabilitu, odolnost proti vibracím, dlouhodobou spolehlivost a konzistenci RF signálu.

Ve většině těchto faktorů mají hermeticky uzavřené konektory tendenci mít výhodu, zejména pokud jde o odolnost proti vlhkosti, vakuovou kompatibilitu a dlouhodobou spolehlivost. Standardní konektory mohou být stále rozumnou volbou pro méně náročná prostředí, kde není pro aplikaci vyžadován dodatečný těsnicí výkon.

Přehled výrobního procesu

Zatímco přesné procesní kroky se liší podle výrobce a konstrukce konektoru, většina hermetických těsnění sklo-kov se během výroby řídí velmi podobným postupem.

Kovový plášť, středový kolík a skleněný materiál jsou připraveny a vyčištěny na požadované tolerance.
Skleněný prášek, skleněný předlisek nebo skleněný kroužek je umístěn kolem kolíku uvnitř pláště.
Sestava se zahřívá v řízeném cyklu pece, dokud se sklo nepřitaví jak k čepu, tak k plášti.
Sestava se chladí za kontrolovaných podmínek, aby se snížilo napětí na rozhraní skla a kovu.
Utěsněná vložka je testována na hermetiku, typicky pomocí metody detekce netěsností helia, spolu s elektrickými a RF kontrolami výkonu.
Hotová hermetická vložka je přivařena, připájena nebo jinak integrována do konečného konektoru nebo pouzdra průchodky.

Tento obecný přístup platí, ať už je konečným produktem jednoduchý utěsněný konektor ze skla na kov pro základní průchodku, nebo složitější zakázkový hermetický konektor určený pro specifické RF rozhraní a montážní konfiguraci.

Jak vybrat hermeticky uzavřený konektor pro vaši aplikaci

Následující kroky popisují praktický způsob, jak přistupovat k výběru konektoru pro konkrétní systém nebo kryt.

Identifikujte provozní prostředí, včetně teplotního rozsahu, tlakových podmínek a zda se očekává vystavení vakuu.
Potvrďte požadavky na RF nebo elektrický výkon, včetně impedance, frekvenčního rozsahu a typu signálu.
Zkontrolujte potřebnou montážní konfiguraci, jako je přepážková průchodka, montáž na panel nebo tělo in-line konektoru.
Prodiskutujte s výrobcem počet kolíků, rozteč kontaktů a velikost pouzdra, aby konektor odpovídal dostupnému prostoru.
Zeptejte se na metody testování hermetičnosti používané během výroby, jako je detekce netěsnosti helia, abyste pochopili, jak se ověřuje výkon těsnění.
Zvažte, zda je potřeba vlastní hermetický design konektoru, který by odpovídal stávajícímu krytu, nebo neobvyklému RF rozhraní.

O společnosti Ningbo Hanson Communication Technology Co., Ltd.

Ningbo Hanson Communication Technology Co., Ltd. je a výrobce hermeticky uzavřených konektorů se sídlem v Číně, specializující se na výrobu, zpracování a obchod s komunikačními komponenty. Společnost má více než 30 let kombinovaných zkušeností s RF koaxiálními konektory, adaptéry a kabelovými sestavami, které podporuje vlastní obráběcí dílna, galvanizační dílna a montážní dílna spolu se skupinou zavedených dodavatelů.

Mezi hlavní produkty patří RF koaxiální konektory, adaptéry, vysokofrekvenční kabelové sestavy a kabelové sestavy s nízkou intermodulací, spolu se specializovanou schopností jako výrobce RF Glass Sintered Sealed Insulator pro hermetické a RF průchozí aplikace. Společnost také nabízí služby vlastního návrhu hermetických konektorů, které zákazníkům pomohou splnit specifické požadavky na montáž, konfiguraci kolíků a RF rozhraní. Produkty společnosti Ningbo Hanson Communication Technology Co., Ltd. se používají v letectví, komunikačních základnových stanicích, lékařských zařízeních a dalších oblastech špičkových technologií, za podpory inženýrského týmu zaměřeného na neustálé zlepšování procesů.

Často kladené otázky

Běžné otázky inženýrů a kupujících ohledně hermeticky uzavřených konektorů.
Q1: Co je hermeticky uzavřený konektor Hermeticky uzavřený konektor je konektor vytvořený s taveným sklem nebo sklokeramickým těsněním kolem jeho kontaktů, které tvoří plynotěsnou bariéru, která zabraňuje vnikání vlhkosti a plynu do utěsněného pouzdra.	Otázka 2: Jak funguje hermetický konektor Středový kolík prochází skleněným izolátorem, který je při výrobě přitaven ke kovovému plášti, čímž vzniká pevné neporézní těsnění, které se nespoléhá na stlačení, aby zůstalo plynotěsné.
Q3: K čemu se používají hermetické konektory Používají se v aplikacích, které vyžadují řízenou vnitřní atmosféru nebo dlouhodobou integritu těsnění, včetně leteckých systémů, satelitů, komunikačních základnových stanic a lékařského vybavení.	Q4: Proč používat skleněné utěsněné konektory Skleněné utěsněné konektory odolávají vlhkosti a pronikání plynu účinněji než konstrukce na bázi těsnění a mají tendenci udržovat stabilní výkon v širokém rozsahu teplot.
Q5: Co je technologie těsnění sklo-kov Těsnění sklo na kov je výrobní proces, při kterém se sklo za tepla zataví přímo do kovového kolíku a pláště, čímž se vytvoří trvalé, plynotěsné izolační těsnění.	Q6: Co je RF hermetické těsnění Vysokofrekvenční hermetické těsnění označuje těsnění sklo-kov aplikované speciálně na RF koaxiální konektory, kde utěsněný izolátor musí také udržovat řízenou impedanci pro výkon signálu.
Q7: Rozdíl mezi hermetickými a standardními konektory Hermetický konektor používá těsnění z taveného skla pro plynotěsný výkon, zatímco standardní konektor obvykle používá elastomerové těsnění, které je vhodnější pro univerzální prostředí.	Q8: Jak se vyrábějí hermetické průchodky Hermetické průchodky jsou vyrobeny zatavením skla kolem středového kolíku uvnitř kovového pláště za kontrolovaného tepla a následným testováním hermetičnosti a elektrického výkonu hotové součásti.
