RF adaptér vs RF konektor: Jaký je rozdíl?
2026.07.30
Novinky z oboru
RF adaptér vs RF konektor: Rozdíl mezi jádry
RF konektor ukončuje kabel nebo port zařízení pro dokončení signálové cesty, zatímco a RF koaxiální adaptér spojuje dva konektory různých typů, pohlaví nebo standardů rozhraní, aniž by mezi nimi vedl kabel. Stručně řečeno, konektor ukončuje signálovou cestu a koaxiální adaptér přemosťuje nesoulad mezi dvěma existujícími konektory.
Tento rozdíl je nejdůležitější, pokud projekt zahrnuje smíšený hardware. Testovací stolice může používat porty SMA na měřicím zařízení spárovaném s kabeláží typu N na testovaném zařízení a RF koaxiální adaptér je tím, co tuto mezeru uzavírá, aniž by bylo nutné přestavovat kterýkoli kabel. Na druhou stranu konektory jsou vybírány ve fázi návrhu tak, aby od začátku odpovídaly konkrétnímu kabelu, portu nebo stylu montáže.
Ilustrativní index využití ze 100 v běžných sektorech, které se spoléhají na RF koaxiální adaptéry a konektory
Co dělá RF konektor v signálové cestě
RF konektor se připojuje ke konci kabelu nebo přímo k portu zařízení a tvoří fyzické a elektrické spojení, které udržuje signál v pohybu s minimálními ztrátami. Běžné řady zahrnují BNC, TNC, Typ N, SMA a 7/16 DIN, z nichž každá je postavena na specifické velikosti kolíku, vzoru závitu a impedanční hodnotě, jako je široce používaný standard 50 ohmových vysokofrekvenčních koaxiálních adaptérů, který se vyskytuje u většiny komunikačních a testovacích zařízení.
Proč řady konektorů nejsou zaměnitelné
Každá řada konektorů je vyrobena podle pevných mechanických a elektrických specifikací, což znamená, že port SMA se nemůže spojit přímo s koncem kabelu typu N bez adaptéru mezi nimi. Frekvenční rozsah je jedním z nejjasnějších rozdílů mezi řadami, protože menší geometrie kolíků obecně podporují signály s vyšší frekvencí s nižší ztrátou.
Přibližný horní frekvenční rozsah v gigahertzech pro běžné řady konektorů používané v systémech RF
Co dělá RF koaxiální adaptér jinak

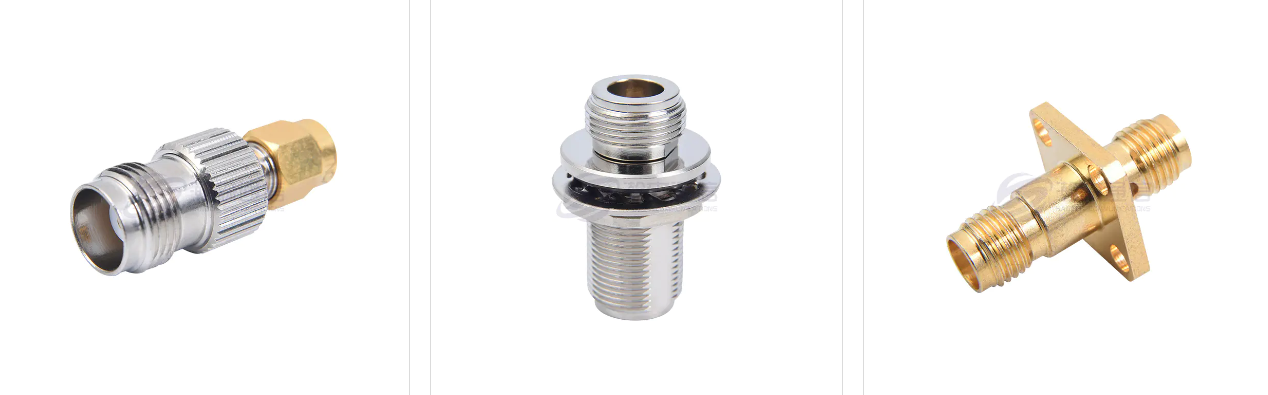

RF koaxiální adaptér je krátká komponenta bez kabelů vytvořená pro spojení dvou neshodných konektorových rozhraní. Může převést jednu řadu konektorů na druhou, změnit pohlaví z mužského na ženské nebo změnit přímé rozhraní na pravoúhlý nebo přírubový formát. Protože nenese žádný vlastní kabel, koaxiální adaptér je obvykle nejrychlejším způsobem, jak vyřešit nesoulad rozhraní zjištěný během instalace nebo testování.
Běžné konfigurace adaptéru
- Sériové konverzní adaptéry, které mění jeden standard konektoru na jiný, jako je N-Type na SMA
- Adaptéry pro změnu pohlaví, které pro danou sérii přepínají muže na ženu nebo ženu na ženu
- Pravoúhlé adaptéry, které přesměrovávají vedení kabelů v těsných krytech zařízení
- Styly koaxiálních adaptérů pro montáž na přírubu, které se přišroubují přímo na panel zařízení pro pevný bod připojení
Kupující pracující na anténních napájecích linkách často specifikují RF koaxiální adaptér pro anténní systémy, kde připojení k pevnému panelu musí splňovat samostatný kabelový standard, zatímco laboratorní prostředí často vyžadují RF adaptér pro mikrovlnná testovací zařízení, kde záleží na přesnosti a nízkém vložení.
Konfigurace a použití koaxiálního RF adaptéru z muže na ženu
Pohlaví konektoru označuje, zda má konektor odkrytý středový kolík, známý jako samec, nebo přijímací zásuvku, známou jako samice. A Koaxiální RF koaxiální adaptér samec na samice obrací pohlaví na jednom konci připojení bez nutnosti nového kabelu, což z něj činí jeden z nejžádanějších typů adaptérů při instalaci a opravách.
Když adaptér pro změnu pohlaví vyřeší nesoulad
Tato konfigurace se objevuje nejčastěji, když jsou oba kabely zakončeny konektory samec a je třeba je spojit přímo, nebo když pohlaví kabelu neodpovídá portu zařízení, ke kterému se potřebuje připojit. Namísto výměny kabelové sestavy může technik vložit malý adaptér a dokončit připojení na místě.
| Formát | Změna rozhraní | Typická aplikace |
|---|---|---|
| Rovný muž k ženě | Stejná série, pouze pohlaví | Spojení dvou samčích zakončených kabelů |
| Pravý úhel Muž k ženě | Stejná série, pohlaví a úhel | Pevné skříně s omezenou vůlí kabelů |
| Cross Series Muž k ženě | Kombinace série a pohlaví | Smíšené zařízení staví napříč různými standardy |
Aby bylo možné porovnat, jak se RF koaxiální adaptér liší od konektoru a úplné kabelové sestavy v praktických kvalitách, radarový graf níže uvádí všechny tři z hlediska kontinuity signálové cesty, flexibility rozhraní, jednoduchosti instalace, mechanické odolnosti a pokrytí frekvenčního rozsahu.
Srovnávací stupnice od nuly do deseti pro RF konektor, RF koaxiální adaptér a kabelovou sestavu napříč společnými prioritami
Adaptér příruby se 4 otvory: Aplikace pro montáž na panel
A Adaptér příruby se 4 otvory používá čtyři montážní otvory uspořádané kolem těla konektoru, takže jej lze přišroubovat přímo na panel zařízení nebo přepážku. To vytváří pevný spojovací bod odolný proti vibracím spíše než volně plovoucí kabelový spoj, což je důležité u zařízení, které je vystaveno pravidelnému pohybu, změnám teploty nebo venkovnímu vystavení.
Kde se tento styl montáže obvykle používá
Zařízení základnové stanice, panely pro letectví a kosmonautiku a stojany na testovací zařízení běžně používají přírubový adaptér se 4 otvory, protože schéma šroubů udržuje konektor zarovnaný při opakovaných cyklech připojení a odpojení kabelu. Rozteč šroubů je standardizována v rámci dané řady konektorů, takže výřezy panelů lze naplánovat před dodáním hardwaru na místo. Tento styl příruby se často páruje s rozhraními typu N a 7/16 DIN na sestavách základnových stanic as rozhraními SMA nebo TNC na menších testovacích a měřicích panelech.
Plánování výřezu panelu kolem přírubového adaptéru
Tloušťka panelu a rozteč otvorů pro šrouby musí před instalací odpovídat specifikaci příruby, protože neodpovídající výřez může způsobit, že konektor bude sedět pod úhlem nebo nebude schopen zcela dosedat na povrch panelu. Potvrzením těchto rozměrů dodavatelem před řezáním panelu se vyhnete přepracování později v plánu instalace.
Porovnání RF koaxiálních adaptérů, RF konektorů a kabelových sestav
Tyto tři složky se často seskupují, i když každá hraje v signálové cestě odlišnou roli. Níže uvedená tabulka uvádí jejich primární funkci a typický případ použití.
| Komponenta | Primární funkce | Typický případ použití | Je vyžadován kabel |
|---|---|---|---|
| RF konektor | Ukončí kabel nebo port pro dokončení cesty signálu | Koncovky kabelů, porty zařízení, anténní terminály | Připojeno přímo |
| RF koaxiální adaptér | Spojuje dva neshodné typy konektorů bez kabelu | Převod rozhraní mezi různými standardy | Ne |
| Montáž kabelu | Přenáší signál mezi dvěma oddělenými body | Dálkové běhy a spojení základnových stanic | Ano |
Jak si vybrat mezi adaptérem a konektorem pro projekt
Většina rozhodnutí o získávání zdrojů spočívá v tom, zda již existuje nesoulad rozhraní, nebo zda je systém navrhován od začátku. Následující body pomáhají tyto dvě situace oddělit.
- Pokud kabel již končí jedním typem konektoru a zařízení používá jiný, RF koaxiální adaptér tuto mezeru přímo uzavře
- Pokud se vyrábí nová kabelová sestava, měl by být konektor od začátku vybrán tak, aby odpovídal portu zařízení
- U zařízení namontovaného na panelu udržuje přírubový adaptér se 4 otvory rozhraní pevné, zatímco kabely zůstávají odnímatelné
- Pro vysokofrekvenční práci, jako je aplikace vysokofrekvenčního vysokofrekvenčního adaptéru, je přizpůsobení impedance a série konektorů důležitější než pro nastavení nízkofrekvenčních testů
Frekvence a impedance jsou stále na prvním místě
Bez ohledu na to, zda se jedná o adaptér nebo konektor, impedance a frekvence zůstávají výchozím bodem pro jakýkoli výběr. Většina komunikačních a testovacích systémů standardizuje impedanci 50 ohmů, takže potvrzení, že RF adaptér pro mikrovlnné testovací zařízení nebo RF adaptér pro 5G komunikační zařízení odpovídá impedanci zbytku systému, zabrání odrazům a problémům se ztrátou signálu později při nastavování.
Získání RF koaxiálního adaptéru od výrobce
Kupující spolupracující s dodavatelem RF koaxiálních adaptérů obvykle hledají konzistentní série konektorů, flexibilní konfigurace pohlaví a montáže a podporu pro konkrétní projekty. Získávání zdrojů od vlastního výrobce vysokofrekvenčních koaxiálních adaptérů se stává zvláště užitečným, když projekt potřebuje konfiguraci, která nespadá do standardních katalogových listů, jako je konkrétní vzor šroubů příruby nebo neobvyklá sériová konverze.
Ningbo Hanson Communication Technology Co., Ltd. je čínský výrobce koaxiálních RF koaxiálních adaptérů pro muže a ženy a velkoobchodní továrna na 4 otvory na přírubové adaptéry s více než 30 lety zkušeností v oblasti RF koaxiálních konektorů, adaptérů a kabelových sestav. Společnost provozuje vlastní obráběcí dílnu, galvanovnu a montážní dílnu podporovanou sítí stabilních dodavatelů. Mezi základní produkty patří RF koaxiální konektory, adaptéry, vysokofrekvenční kabelové sestavy a kabelové sestavy s nízkou intermodulací, spolu s přizpůsobenými sestavami pro specifické požadavky projektu. Tyto produkty slouží mimo jiné k aplikacím v oblasti letectví, komunikačních základnových stanic a lékařských zařízení.
Poptávka po RF koaxiálních adaptérech spíše sleduje aktivitu budování sítě, než aby zůstala plochá po celý rok, zejména kolem cyklů zavádění infrastruktury 5G. Spojnicový graf níže odráží obecný vzor poptávky založený na typickém toku objednávek souvisejícím s nedávnou aktivitou rozšiřování sítě.
Relativní index poptávky za dvanáct měsíců odrážející obecný vzorec spojený s aktivitou zavádění sítě
Praktické úvahy při nákupu vlastních RF koaxiálních adaptérů
Několik kontrol má tendenci usnadnit rozhodování o získávání zdrojů, ať už jde o jedinou konfiguraci nebo o probíhající dodávku.
1
Ověřte přesnou řadu konektorů na obou stranách rozhraní, protože vizuálně podobné konektory z různých sérií jsou bez adaptéru zřídka kompatibilní.
2
Přizpůsobte impedanci v celé signálové cestě a udržujte 50 ohmový vysokofrekvenční koaxiální adaptér spárovaný se zařízením postaveným podle stejného standardu.
3
Jasně specifikujte pohlaví a styl montáže, zejména u objednávky adaptéru příruby se 4 otvory, kde vzor šroubů a tloušťka panelu ovlivňují lícování.
4
Sdílejte zamýšlený frekvenční rozsah dopředu, protože komponenty určené pro použití s nižší frekvencí nemusí fungovat dobře v aplikacích vysokofrekvenčních vf adaptérů.
Práce s dodavatelem na zakázkových stavbách
Sdílení výkresů, referenčních vzorků nebo stávajících čísel dílů konektorů v rané fázi procesu získávání pomáhá výrobci potvrdit kompatibilitu před zahájením výroby, což snižuje pravděpodobnost, že na místo dorazí neodpovídající konfigurace.
Často kladené otázky
Jaký je rozdíl mezi RF adaptérem a RF konektorem
RF koaxiální adaptér spojuje dva neshodné konektory bez kabelu, zatímco RF konektor ukončuje kabel nebo port, aby dokončil cestu signálu.
Co dělá vysokofrekvenční koaxiální adaptér muže a ženy
Koaxiální RF koaxiální adaptér samec-samice obrátí pohlaví konektoru na jednom konci připojení, takže dva kabely zakončené zástrčkou se spojí bez nové kabelové sestavy.
K čemu slouží přírubový adaptér se 4 otvory
Adaptér příruby se 4 otvory se přišroubuje k panelu zařízení pomocí čtyř montážních otvorů a vytvoří pevný spojovací bod pro sestavy základnové stanice a testovacího zařízení.
Mohou být RF koaxiální adaptéry přizpůsobeny pro konkrétní aplikace
Vlastní výrobce vysokofrekvenčního koaxiálního adaptéru může obvykle upravit sérii, pohlaví a styl montáže na základě projektových výkresů nebo referenčních vzorků.
Jaké množství objednávek výrobci koaxiálních adaptérů RF obvykle podporují
Ve spolupráci s výrobcem RF adaptérů, na kterého se kupující v Číně spoléhají, jsou objednací množství často upravována na základě složitosti dílů a dostupnosti materiálu pro každou konfiguraci.
Jak výrobci kontrolují kvalitu koaxiálního adaptéru RF před odesláním
Kontroly obecně probíhají přes vstupní kontrolu materiálu, kontrolu výroby a závěrečnou fázi kontroly před zabalením dílů k odeslání.
