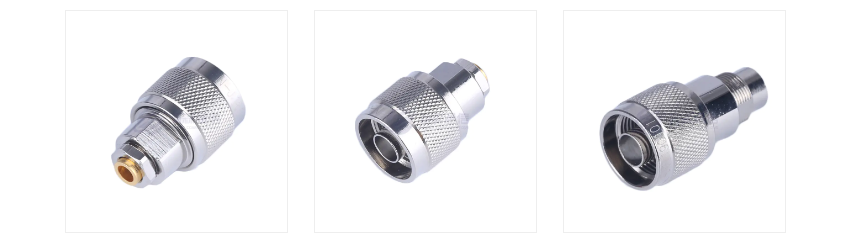

Co je koaxiální RF konektor typu N?

The Koaxiální RF konektor typu N je univerzální závitový RF koaxiální konektor navržený Paulem Neillem z Bell Labs ve 40. letech ("N" je převzato z prvního písmene jeho příjmení). Má vlastnosti vysokého výkonu, nízké ztráty a vysoké frekvence a je široce používán v komunikacích, radarech, testovacích přístrojích a dalších oblastech.

1. Základní vlastnosti konektoru typu N
(1) Frekvenční rozsah
Standardní typ: 0~11 GHz (některé přesné modely mohou dosáhnout 18 GHz).
Vysoce výkonný typ (například typ precision N): podporuje až 18 GHz nebo dokonce vyšší (například 40 GHz).

(2) Impedanční přizpůsobení
50Ω (hlavní proud, používá se pro komunikační a testovací zařízení).
75Ω (méně běžné, používá se ve specifických scénářích, jako je přenos videa).

(3) Přenos vysokého výkonu
Průměrný výkon: stovky wattů až kilowatty (v závislosti na frekvenci a provedení).
Špičkový výkon: až desítky kilowattů (aplikace s krátkým impulsem).

(4) Trvanlivost
Struktura závitové spojky (stabilnější než BNC) a silná odolnost proti vibracím.
Kovový plášť (mosaz/nerezová ocel) poskytuje dobré elektromagnetické stínění.

(5) Nízká ztráta
Vložný útlum: <0,1 dB@3 GHz (vysoce kvalitní model).
Poměr stojatých vln napětí (VSWR): <1,3:1 (přesný typ může dosáhnout 1,1:1).

2. Struktura konektoru typu N
(1) Vnější vodič (plášť)
Kovový materiál (zlacení/stříbření/niklování), závitové provedení zajišťuje těsné spojení.
(2) Vnitřní vodič (středový kolík)
Pozlacené nebo stříbrné pokovování, poskytující kontakt s nízkým odporem.
(3) Izolační médium
Obvykle PTFE (polytetrafluorethylen), odolný vůči vysokým teplotám a nízkým dielektrickým ztrátám.
(4) Typ rozhraní
Vnější: se středovým čepem a vnějším závitem.
Vnitřní: se středovým otvorem a vnitřním závitem.

3. Klíčové body pro výběr konektoru typu N
Přizpůsobení impedance: Upřednostňují se modely 50 Ω (pokud není konkrétně požadováno 75 Ω).
Požadavky na frekvenci:
Obecné aplikace (<6 GHz): Standardní typ N.
Vysokofrekvenční aplikace (>11 GHz): Přesný typ N (jako je řada HPN).
Ekologická kompatibilita:
Venkovní/vojenská třída: Vyberte kryt z nerezové oceli s vodotěsným těsněním (jako je IP67).
Laboratorní aplikace: Pozlacené modely (snížení přechodového odporu).
Kompatibilita rozhraní:
Věnujte pozornost párování konektoru samec-samice (jako jsou adaptéry samec-female).

4. Běžné problémy s RF koaxiálními konektory typu N
(1). Mohou konektory typu N nahradit SMA?
Ano, ale existují kompromisy: konektory typu N nabízejí lepší výkon a odolnost, ale jsou větší a méně vhodné pro miniaturizovaná zařízení s vysokou hustotou. Konektory SMA jsou vhodnější pro vysokofrekvenční kompaktní provedení (jako jsou moduly PCB).

(2). Jak zabránit poškození konektorů typu N?
Správná činnost: Vyrovnejte závity a utáhněte (netlačte šrouby, aby ohýbaly středový čep). Použijte momentový klíč (doporučený moment: 15~20 in-lb).

(3). Vyžaduje konektor typu N pravidelnou údržbu?
Doporučení: Kontaktní plochu pravidelně čistěte (lihový bezprašný hadřík). Zkontrolujte, zda nejsou závity zoxidované (vyměňte je, když je pokovení opotřebované).
