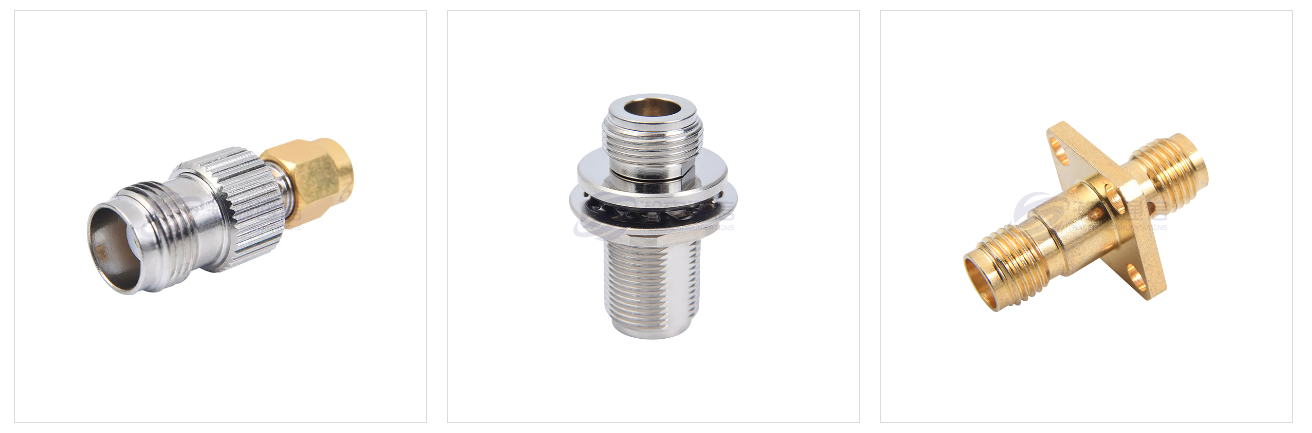

Co je to RF koaxiální adaptér?

1. RF koaxiální adaptér : Definice a pracovní princip
RF koaxiální adaptéry jsou klíčové komponenty v RF inženýrství, primárně používané pro připojení koaxiálních kabelů a konektorů různých typů nebo velikostí rozhraní, zajišťujících nízkou ztrátu, vysokou stabilitu a přizpůsobení impedance během přenosu signálu. Hrají zásadní roli v bezdrátové komunikaci, testování a měření, letectví a spotřební elektronice, řeší nekompatibilitu rozhraní mezi zařízeními a zároveň zajišťují integritu vysokofrekvenčního signálu. RF koaxiální adaptéry slouží především ke změně způsobů připojení, přeměně typů rozhraní nebo přizpůsobení zařízení s různými požadavky na frekvenci a impedanci.

Struktura jádra RF koaxiálního adaptéru se skládá z vnějšího vodiče (kovové pouzdro, obvykle vyrobené z pozlacené mosazi nebo hliníkové slitiny), vnitřního vodiče (středový vodivý kolík, často vyrobený z pozlacené mědi nebo beryliové mědi), izolačního média (jako je PTFE) a specifické struktury konektoru (jako je SMA, N-type nebo BNC). Vnější vodič poskytuje elektromagnetické stínění a mechanickou ochranu, zatímco vnitřní vodič přenáší signál a izolační médium izoluje vnitřní a vnější vodiče a zachovává impedanční přizpůsobení.

Při přenosu RF signálu jsou provozní principy adaptéru primárně založeny na nepřetržitém impedančním přizpůsobení, omezení elektromagnetického pole a potlačení režimu. Impedančního přizpůsobení je dosaženo prostřednictvím pečlivě navrženého poměru vnitřního a vnějšího průměru vodiče a dielektrické konstanty dielektrického materiálu, což zajišťuje, že přenos signálu zabraňuje odrazům způsobeným změnami impedance (typicky měřeno poměrem stojatých vln napětí (VSWR), s ideální hodnotou 1:1). Omezení elektromagnetického pole se opírá o stínící účinek vnějšího vodiče, omezuje elektromagnetické vlny na vnitřní vodič, čímž zabraňuje úniku signálu a vnějšímu rušení. Optimalizovaná konstrukce navíc potlačuje režimy vyššího řádu (jako jsou režimy TE/TM), čímž zajišťuje stabilní přenos hlavního režimu TEM, čímž se snižuje zkreslení signálu.

Výkon RF koaxiálních adaptérů je určen několika klíčovými parametry, včetně frekvenčního rozsahu (např. DC-18 GHz), impedance (typicky 50Ω nebo 75Ω), poměru stojatých vln napětí (VSWR), vložného úbytku (útlum energie během přenosu signálu) a manipulace s výkonem (maximální výkon). Například v komunikačních systémech 5G musí adaptéry podporovat vysokofrekvenční pásma (jako je 3,5 GHz nebo milimetrová vlna (28 GHz)) při zachování nízké vložné ztráty, aby se zabránilo zeslabení signálu, které ovlivňuje kvalitu komunikace. Ve vysoce výkonných aplikacích (jako jsou radarové nebo vysílací systémy) se důležitými faktory výběru stávají manipulace s výkonem a výkon rozptylu tepla.

V praktických aplikacích vyžaduje výběr adaptéru komplexní zvážení typu rozhraní, provozní frekvence, požadavků na napájení a podmínek prostředí. Mezi běžné typy adaptérů patří SMA na typ N a BNC na SMA. Různá rozhraní mají různé mechanické struktury a elektrické vlastnosti, takže zajištění dokonalého souladu mezi adaptérem a konektorem je zásadní. Kromě toho může dlouhodobé používání způsobit oxidaci nebo mechanické opotřebení kontaktního povrchu, zvýšení kontaktního odporu a ovlivnění přenosu signálu. K vyřešení těchto problémů se široce používá vysoce přesné obrábění (jako je řízení soustřednosti vnitřního vodiče s přesností 0,05 mm) a povrchové zlacení ke snížení kontaktního odporu a zlepšení životnosti.

Typické aplikační scénáře
Testování a měření: Připojení testovacích zařízení s různými rozhraními (jako jsou vektorové síťové analyzátory)
Komunikační systémy: Adaptéry mezi anténami základnové stanice a RF moduly
Military and Aerospace: Adaptéry pro rozhraní různých tvarů v radarových a satelitních komunikačních systémech
Spotřební elektronika: Výzkum a vývoj a ladění zařízení 5G a modulů Wi-Fi

Konstrukční komponenty
RF koaxiální adaptér se skládá z následujících základních součástí:
Vnější vodič (plášť): Obvykle vyrobený z kovu (jako je pozlacená mosaz), poskytuje stínění a mechanickou ochranu
Vnitřní vodič: Středový vodivý kolík zodpovědný za přenos signálu, obvykle vyrobený z pozlacené mědi nebo beryliové mědi
Izolace: Materiály jako PTFE (polytetrafluorethylen), které izolují vnitřní a vnější vodiče a udržují impedanční přizpůsobení
Rozhraní: Závitové, zaklapávací nebo jiné způsoby připojení (jako SMA, N-type, BNC atd.)

2. Funkce RF koaxiálního adaptéru
RF koaxiální adaptéry hrají klíčovou roli v RF systémech. Jejich základní funkce lze shrnout takto:

Převodní most rozhraní
Primární funkcí RF koaxiálního adaptéru je převod mezi různými typy RF konektorů a specifikacemi. V praktických aplikacích jsou běžné neshody mezi porty zařízení a kabelovými rozhraními, například když testovací přístroj používá konektor typu N a testované zařízení má konektor SMA. Sofistikovaná mechanická konstrukce adaptéru umožňuje bezproblémové připojení mezi různými typy konektorů, jako je SMA samice a samec typu N, čímž se eliminují problémy s nastavením systému způsobené nekompatibilitou rozhraní.

Záruka přenosu signálu
Vysoce kvalitní RF koaxiální adaptéry zajišťují kontinuitu impedance během přenosu signálu prostřednictvím přísné kontroly impedance (typicky 50Ω nebo 75Ω). Jejich vysoce přesná vnitřní soustředná struktura v kombinaci s nízkoztrátovými dielektrickými materiály (jako je PTFE) udržuje poměr odrazu signálu (VSWR) pod 1,5:1, čímž účinně snižuje dopad stojatých vln na výkon systému. Ve frekvenčních pásmech pod 6 GHz mohou kvalitní adaptéry dosáhnout vložného útlumu pod 0,3 dB.

Hub pro rozšíření systému
Ve složitých RF systémech umožňují adaptéry vícecestnou distribuci a směrování signálu. Kombinací různých typů adaptérů mohou inženýři flexibilně vytvářet testovací systémy. Například pomocí adaptéru se dvěma zásuvkami k rozdělení jediného signálu na dva nebo pomocí pravoúhlého adaptéru k přesměrování signálu tak, aby se vešel do omezeného prostoru. Tato flexibilita je zvláště důležitá v prostorově omezených scénářích, jako jsou instalace základnových stanic a vysokofrekvenční systémy ve vozidle.

Klíčové komponenty pro testování a měření
Při testování parametrů RF má kvalita adaptéru přímý vliv na přesnost měření. Zařízení jako vektorové síťové analyzátory se při připojení k DUT (testovanému zařízení) spoléhají na adaptéry. Nesoulad impedance adaptéru, ztráta a další charakteristiky jsou zohledněny ve výsledcích měření. Proto adaptéry metrologické kvality obvykle používají vzduchové dielektrikum a pozlacení, aby si zachovaly vynikající impedanční přizpůsobení (VSWR < 1,2:1) i v pásmu 18 GHz.

Přizpůsobitelné speciálním prostředím
Adaptéry jsou dostupné v různých specializovaných modelech pro různé aplikační scénáře:
Vysokonapěťové adaptéry mají zesílenou izolaci a vydrží napětí přesahující 10 kV.
Vysoce výkonné adaptéry využívají stříbření a nucené chlazení s výkonem až 500 W.
Triaxiální adaptéry poskytují další stínící vrstvu pro citlivé měřicí aplikace.
Nevýbušné adaptéry splňují požadavky na nebezpečná místa, jako jsou petrochemie.

Rozhraní údržby systému
Adaptéry poskytují řešení přechodu rozhraní pro údržbu a upgrady zařízení. Při aktualizaci standardů rozhraní pro starší zařízení umožňují adaptéry kompatibilitu mezi starým a novým zařízením bez výměny celého systému, což výrazně snižuje náklady na modernizaci. Například během upgradu ze 4G na 5G základnové stanice se široce používají adaptéry N-to-7/16, aby byla zachována kompatibilita se stávajícími napájecími systémy.

Optimalizovaná kvalita signálu
Vysoce výkonné adaptéry využívají specializované konstrukční funkce ke zlepšení integrity signálu:
Struktura stupňovité impedanční transformace rozšiřuje pracovní frekvenční pásmo
Dielektrický konstantní gradientový materiál snižuje odrazy rozhraní
Vestavěné filtrování potlačuje rušení v určitých frekvenčních pásmech
Elektromagnetické těsnění zvyšuje výkon EMC.

RF koaxiální adaptéry se používají v různých oblastech takto:
(1). Komunikace
Připojení základnové stanice a antény: používá se k přizpůsobení kabelů RF s různými rozhraními, aby byla zajištěna kvalita přenosu signálu.
Konverze optických vláken a RF: realizovat přizpůsobení rozhraní optických signálů a RF signálů v hybridních komunikačních systémech.
Satelitní komunikace: připojte zařízení a antény satelitní pozemní stanice, abyste zajistili nízkoztrátový přenos vysokofrekvenčních signálů.
(2). Test a měření
Síťový analyzátor: přizpůsobte se testovacím portům s různými rozhraními, jako je N-type až SMA.
Spektrální analyzátor: připojte sondy nebo antény různých specifikací pro rozšíření testovacího rozsahu.
Generátor signálu: Porovnejte výstupní porty s testovaným zařízením, abyste snížili ztráty odrazem.
(3). Letectví a obrana
Radarový systém: přizpůsobte se RF komponentám různých frekvenčních pásem, aby byla zajištěna integrita signálu.
Vojenská komunikační zařízení: realizovat rychlou konverzi rozhraní v polních rádiích a systémech elektronického boje.
Satelitní a raketové systémy: používají se pro vysokofrekvenční přenos signálu a přizpůsobují se drsnému prostředí.
(4). Lékařské vybavení
Radiofrekvenční cívka MRI: propojuje cívku se zobrazovacím systémem, aby byla zajištěna stabilita vysokofrekvenčního signálu.
RF ablační zařízení: přizpůsobuje léčebnou sondu hostiteli, aby byla zajištěna účinnost přenosu energie.
(5). Automobilová elektronika
Radar namontovaný ve vozidle (milimetrový radar): adaptuje se na 77GHz/79GHz radarové moduly a testovací zařízení.
Vozidlo ke všemu (V2X): připojuje anténu ke komunikačnímu modulu pro podporu přenosu signálu 5G/C-V2X.
(6). Vysílání a televize
RF vysílač: odpovídá podavačům a zesilovačům s různými rozhraními.
Příjem satelitní televize: převádí rozhraní mezi LNB a přijímačem (jako je typ F na typ N).
(7). Průmysl a internet věcí
Systém RFID: propojuje čtečku a anténu pro optimalizaci výkonu radiofrekvenční identifikace.
Bezdrátová senzorová síť: přizpůsobí se komunikačním modulům s různými frekvenčními pásmy, jako je LoRa a ZigBee.
(8). Vědecký výzkum a vzdělávání
Laboratorní radiofrekvenční experimenty: flexibilní připojení různých testovacích zařízení, jako jsou osciloskopy a zdroje signálu. Výuková ukázka: Pomáhá studentům pochopit principy přizpůsobení RF rozhraní a přenosu signálu.

3. Běžné závady RF koaxiálních adaptérů
RF koaxiální adaptéry, jako klíčové konektory pro přenos RF signálu, jsou široce používány v komunikaci, testování a měření, letectví, lékařském vybavení a dalších oblastech. Jejich výkon přímo ovlivňuje kvalitu přenosu signálu a stabilitu systému. Při dlouhodobém používání nebo nesprávném provozu se však u adaptérů mohou objevit různé závady, které vedou k útlumu signálu, odrazům a dokonce k selhání systému. Níže jsou uvedeny běžné poruchy RF koaxiálního adaptéru a jejich příčiny spolu s odpovídajícími doporučeními pro prevenci a údržbu.

Poruchy RF koaxiálního adaptéru lze obecně kategorizovat jako špatný kontakt, mechanické poškození, nesoulad impedance, zhoršení elektrického výkonu, selhání těsnění, abnormální frekvenční odezva a nadměrné zvýšení teploty. Tyto chyby se mohou vyskytovat nezávisle nebo ve vzájemném spojení a společně ovlivňují výkon adaptéru.

Špatný kontakt je jednou z nejčastějších závad RF koaxiálních adaptérů. Projevuje se jako přerušovaný přenos signálu, zvýšený vložný útlum nebo vysoký poměr stojatých vln (VSWR). Špatný kontakt může být způsoben řadou faktorů, přičemž nejčastější je oxidace rozhraní. Konektory adaptéru jsou obvykle pozlacené nebo postříbřené, aby se zvýšila vodivost a odolnost proti korozi. Dlouhodobé vystavení vlhkosti, solné mlze nebo chemické kontaminaci však může způsobit opotřebení nebo oxidaci pokovení, což zvyšuje kontaktní odpor. Kromě toho časté zapojování a odpojování nebo hrubé zacházení může zdeformovat kolíky nebo zásuvky a bránit bezpečnému spojení. Nesprávně utažené závitové adaptéry (např. typu N a SMA) mohou také vést k nestabilnímu přenosu signálu. V extrémních případech může špatný kontakt způsobit jiskření a další poškození adaptéru nebo připojeného zařízení.

Mechanické poškození je další běžnou poruchou, která se projevuje prasklým pouzdrem, odtrženými závity nebo deformovanými konektory. Kryty RF koaxiálních adaptérů jsou obvykle vyrobeny z kovu (jako je mosaz nebo nerezová ocel), aby poskytovaly dobré stínění a mechanickou pevnost, ale přesto mohou být poškozeny vnějším nárazem, nadměrným kroutícím momentem nebo dlouhodobým mechanickým namáháním. Například použití nadměrného krouticího momentu klíčem během instalace může strhnout závity nebo deformovat pouzdro, což ovlivňuje přenos signálu. Kromě toho je středový vodič adaptéru křehký a může se ohnout nebo zlomit, pokud je během zapojování a odpojování nesprávně zarovnán, což má vážný dopad na elektrický výkon. Vibrační nebo nárazové prostředí (jako jsou automobilové a letecké aplikace) zvyšují riziko mechanického poškození, takže vysoce spolehlivé adaptéry a opatření proti uvolnění jsou zásadní.

Nesoulad impedance je zvláštním problémem v systémech RF. Pokud adaptér neodpovídá impedanci systému, může způsobit odrazy signálu, zvýšený poměr stojatých vln (SWR) a dokonce poškodit vysílač. Standardní RF systémy obvykle používají impedanci 50 Ω nebo 75 Ω. Míchání adaptérů s různou impedancí (jako je použití 50Ω adaptéru v 75Ω systému) může způsobit značné impedanční nespojitosti, které způsobí odrazy signálu. Kromě toho mohou odchylky impedance od jmenovité hodnoty způsobit rozměrové odchylky v rámci vnitřních vodičů adaptéru nebo nestandardních dielektrických materiálů. Některé levné adaptéry mohou například používat nestandardní dielektrické materiály s nestabilními dielektrickými konstantami, což má za následek kolísání impedance během přenosu vysokofrekvenčního signálu. Ve vysokofrekvenčních aplikacích, jako jsou milimetrové vlny, je přesnost výroby adaptéru zvláště důležitá pro přizpůsobení impedance. Rozměrové chyby malé jako mikrony mohou výrazně snížit výkon.

Snížení elektrického výkonu je progresivní porucha, ke které může v průběhu času dojít u RF koaxiálních adaptérů. Primárně se projevuje jako zvýšený vložný útlum, šumové rušení nebo nerovnoměrná frekvenční odezva. Mezi příčiny zhoršení elektrického výkonu patří stárnutí vnitřního dielektrika, kontaminace povrchu vodiče nebo špatné pájené spoje. Například polytetrafluoretylen (PTFE), běžný dielektrický materiál pro adaptéry, nabízí vynikající vysokofrekvenční charakteristiky a teplotní odolnost. Může však stárnout za dlouhodobých vysokých teplot, což způsobuje změny v dielektrické konstantě a tím ovlivňuje přenos signálu. Kromě toho prach, olej nebo jiné nečistoty vstupující do adaptéru mohou zvýšit přechodový odpor nebo zavést další parazitní kapacitu/indukčnost, což ovlivňuje vysokofrekvenční signály. Špatné pájení (jako je uvolněné pájení mezi vnitřním vodičem a konektorem) může také způsobit přerušování signálu nebo způsobit nelineární zkreslení.

Selhání těsnění primárně postihuje vodotěsné a prachotěsné adaptéry, což se projevuje vnitřním průnikem vody, koroze solnou mlhou nebo zhoršeným elektrickým výkonem. Adaptéry používané ve venkovních komunikačních zařízeních, automobilových radarech nebo námořních elektronických zařízeních obvykle vyžadují určitou úroveň ochrany (například IP67). Stárnutí, poškození nebo nesprávná instalace těsnicího kroužku (například nedotažením vodotěsné matice) může umožnit pronikání vlhkosti nebo solné mlhy a korozi vnitřního vodiče nebo dielektrického materiálu. Při extrémních teplotních výkyvech může těsnicí materiál také ztratit svou elasticitu v důsledku tepelné roztažnosti a smršťování, což dále zhoršuje těsnicí výkon. Selhání těsnění neovlivňuje pouze elektrický výkon, ale může také způsobit zkraty nebo poškození zařízení. Proto je v náročných podmínkách nezbytná pravidelná kontrola těsnění adaptéru.

Abnormální frekvenční odezva se týká adaptéru, u kterého dochází k výraznému zeslabení signálu nebo posunu rezonance v určitých frekvenčních pásmech. RF koaxiální adaptéry jsou obvykle optimalizovány pro konkrétní frekvenční pásma a použití mimo jejich jmenovitý frekvenční rozsah může snížit výkon. Například standardní adaptér SMA je obvykle dimenzován pro 18 GHz. Strukturální omezení však mohou při použití v pásmech milimetrových vln (např. 40 GHz) představovat významný vložný útlum nebo rezonanci. Kromě toho může vnitřní deformace adaptéru (jako je ohnutý středový vodič nebo nerovný dielektrický materiál) změnit jeho parametry distribuované kapacity nebo indukčnosti, což vede k abnormální frekvenční odezvě. V širokopásmových nebo ultraširokopásmových systémech je frekvenční plochost adaptéru obzvláště důležitá a vysoce výkonné modely jsou nezbytné pro zajištění integrity signálu.

Častým problémem adaptérů ve vysoce výkonných aplikacích je nadměrné zvýšení teploty, které se projevuje jako teplé nebo dokonce horké pouzdro. Během přenosu RF signálu se přechodový odpor adaptéru a dielektrická ztráta přeměňují na teplo. Nedostatečný odvod tepla nebo překročení jmenovitého výkonu může vést k nadměrnému nárůstu teploty. Například ve vysílacích vysílačích nebo radarových systémech musí adaptéry vydržet průměrné úrovně výkonu stovky wattů nebo dokonce kilowattů. Pokud je kontakt špatný nebo má materiál špatnou tepelnou vodivost (např. nekvalitní kovový plášť), může se hromadit teplo a poškodit vnitřní strukturu. Dlouhodobě vysoké teploty mohou také urychlit stárnutí dielektrika a selhání těsnění, což dále snižuje životnost adaptéru.

Ke snížení poruch RF koaxiálního adaptéru lze provést následující preventivní a údržbová opatření: Nejprve řádně nainstalujte adaptér a utáhněte konektor podle specifikací utahovacího momentu doporučeného výrobcem, vyhněte se nadměrnému nebo nedostatečnému utažení. Za druhé pravidelně kontrolujte stav adaptéru, vyčistěte konektor (použijte absolutní alkohol) a zkontrolujte, zda nejeví známky oxidace nebo opotřebení. Za třetí, zajistěte přizpůsobení impedance a vyhněte se míchání adaptérů nebo kabelů s různými impedancemi. Za čtvrté, vyberte si vodotěsné a korozivzdorné modely pro venkovní nebo drsná prostředí a pravidelně kontrolujte těsnění. Nakonec se vyhněte přetaktování nebo přetížení adaptéru a vyberte jmenovitý výkon a frekvenční rozsah, které splňují požadavky aplikace.

Stručně řečeno, selhání koaxiálního adaptéru RF zahrnuje více faktorů, včetně mechanických, elektrických a faktorů prostředí. Správný výběr, standardizovaný provoz a pravidelná údržba mohou výrazně prodloužit jeho životnost a zajistit stabilitu systému. V aplikacích s vysokými požadavky na spolehlivost (jako je letecká a vojenská komunikace) se doporučuje vybrat vysoce kvalitní adaptéry a zavést přísný testovací proces pro zajištění dlouhodobého stabilního provozu.

Tabulkový přehled běžných poruch RF koaxiálního adaptéru:

Doplňující poznámky:
Doporučení pro preventivní údržbu:
Pravidelně kontrolujte vzhled a elektrický výkon adaptéru (např. otestujte poměr stojatých vln pomocí síťového analyzátoru).
Ve vibrujícím prostředí používejte závity proti uvolnění nebo zajišťovací mechanismy (např. SMA s reverzním závitem).
Proveďte tepelnou simulaci nebo testování skutečného nárůstu teploty před aplikacemi s vysokým výkonem.

Úvahy o výběru:
Pro vysokofrekvenční aplikace jsou preferovány vzduchové dielektrické nebo nízkoztrátové PTFE adaptéry.
Pro drsná prostředí (např. vojenské a letecké aplikace) zvolte adaptéry s pozlacenými konektory a celonerezovou konstrukcí.

4.Jak prodloužit životnost RF koaxiálních adaptérů?
Prodloužení životnosti RF koaxiálního adaptéru vyžaduje správné používání, každodenní údržbu, environmentální management a další aspekty. Níže jsou uvedena některá klíčová opatření:

(1). Správné používání a provoz
Vyhněte se častému zapojování a odpojování: Opakované zapojování a odpojování způsobí opotřebení kovového kontaktního povrchu rozhraní, což má za následek nesoulad impedance nebo ztrátu signálu. Pokuste se odpojit pouze v případě potřeby. Vyrovnejte konektor a utáhněte: Před otočením a utažením se ujistěte, že konektory jsou zarovnány, aby nedošlo k vychýlení závitu nebo poškození křížového závitu. Použijte vhodný utahovací moment: Přílišné utažení poškodí závity a příliš volné způsobí špatný kontakt. Po ručním utažení můžete momentovým klíčem utáhnout podle hodnoty doporučené výrobcem. Neprovozujte se zapnutým napájením: Před připojením a odpojením se ujistěte, že je zařízení vypnuté, aby nedošlo k poškození kontaktních bodů obloukovým výbojem.
(2). Fyzická ochrana
Zabraňte mechanickému namáhání: Vyvarujte se ohýbání, tahání nebo boční síly na adaptér, zejména při připojování kabelů. Ke snížení namáhání používejte pravoúhlé adaptéry nebo kabelové podpěry. Udržujte rozhraní čisté: Když jej nepoužíváte, zakryjte jej protiprachovou čepičkou, abyste zabránili prachu, oleji nebo oxidaci. Antioxidanty lze použít ve vlhkém prostředí. Zabraňte pádu nebo nárazu: Vnitřní struktura přesného adaptéru se nárazem snadno poškodí, proto s ním zacházejte opatrně.
(3). Environmentální management
Kontrolujte teplotu a vlhkost: Vysoká teplota urychluje oxidaci kovu a vlhkost může snadno způsobit korozi. Doporučuje se používat v prostředí s teplotou 10-30℃ a vlhkostí <60%. V extrémních podmínkách vyberte utěsněný adaptér. Antikorozní a prachotěsné: Adaptéry s pozlacenými nebo nerezovými rozhraními by měly být vybrány pro průmyslové nebo venkovní prostředí a pravidelně čištěny. (4). Pravidelná údržba Vyčistěte rozhraní: Otřete kontaktní povrch bezvodým alkoholem a hadříkem, který nepouští vlákna. Odolné skvrny lze odstranit speciálním čističem. Vyhněte se použití abrazivních materiálů. Zkontrolujte opotřebení a poškození: Pravidelně kontrolujte rozhraní, zda není poškrábané, zrezivělé nebo deformované, otestujte kvalitu signálu a v případě abnormálního stavu jej včas vyměňte. Namažte závit (volitelné): Některé adaptéry lze namazat malým množstvím silikonového maziva, ale ujistěte se, že to neovlivňuje elektrický výkon.
(5). Vyberte vhodný adaptér
Odpovídající specifikace: Ujistěte se, že parametry jako impedance (jako je 50Ω/75Ω), frekvenční rozsah a výkonová kapacita splňují systémové požadavky, aby nedošlo k přetížení.
Preferujte vysoce kvalitní materiály: Pozlacená rozhraní jsou odolnější vůči korozi než poniklovaná rozhraní a izolační materiály PTFE mají stabilnější výkon při vysokých frekvencích.
(6). Opatření pro skladování
Skladujte na suchém místě: Pokud výrobek delší dobu nepoužíváte, vložte jej do antistatického sáčku a přidejte vysoušedlo, abyste zabránili kontaktu se vzduchem.
Vyhněte se stohování: Skladujte volně, aby nedošlo ke stlačení a deformaci rozhraní.
(7). Další návrhy
Místo častého připojování a odpojování používejte adaptérové ​​kabely: Pokud je třeba rozhraní často přepínat, lze ke snížení opotřebení použít pevný adaptér s krátkým kabelem.
Pravidelná kalibrace a testování: Při používání vysokofrekvenčních aplikací pravidelně používejte síťový analyzátor k detekci snížení výkonu adaptéru.

5. Průvodce čištěním koaxiálního adaptéru RF
(1). Příprava před čištěním
Požadované nástroje
Hadřík nepouštějící vlákna nebo vatový tampon (jako je hadřík na čočky, hadřík z mikrovlákna)
Absolutní alkohol (99% isopropylalkohol IPA) nebo speciální čistič elektroniky (jako je DeoxIT D5)
Nádoba na stlačený vzduch nebo vzduchový ventilátor (k odstranění prachu)
Měkký kartáč (nekovový materiál, aby nedošlo k poškrábání)
Antistatické rukavice (zabraňují elektrostatickému výboji při poškození citlivých součástí)
Opatření
Provoz při vypnutí: Před čištěním se ujistěte, že je zařízení vypnuté, abyste předešli riziku zkratu nebo úrazu elektrickým proudem.
Vyhněte se korozivním rozpouštědlům: Čisticí prostředky obsahující chlór nebo čpavek (jako je skleněná voda, WD-40) mohou poškodit povlak.
Šetrný provoz: Zabraňte silnému poškrábání, zejména na pozlacených rozhraních, abyste zabránili opotřebení.
(2). Kroky čištění
Krok 1: Předběžné odstranění prachu
K odfouknutí prachu a nečistot z povrchu a rozhraní adaptéru použijte stlačený vzduch nebo vzduchový ventilátor.
Pokud jsou na něm ulpívající částice, jemně je semete měkkým kartáčem (vyhněte se kovovým kartáčům, aby nedošlo k poškrábání).
Krok 2: Vyčistěte kontaktní plochu (samec/samice)
Ponořte malé množství bezvodého alkoholu nebo elektronického čističe (nestříkejte přímo, aby kapalina nepronikla izolační vrstvou).
Jemně otřete hadříkem nepouštějícím vlákna nebo vatovým tamponem:
Pro vnější závity (vnější): otírejte ve směru otáčení podél závitu.
Pro vnitřní závity (samice): Použijte vatový tampon k čištění ve spirále, abyste se vyhnuli zbytkovým vláknům.
Ošetření odolné oxidové vrstvy:
Pro mírnou oxidaci lze použít čistič DeoxIT. Po nanesení nechte 1-2 minuty působit, než setřete.
Pokud je adaptér silně zoxidovaný nebo zkorodovaný, doporučujeme jej vyměnit. Násilné čištění jej může dále poškodit.
Krok 3: Vyčistěte vnější plášť
Otřete kryt adaptéru bavlněným hadříkem napuštěným alkoholem, abyste odstranili olej nebo otisky prstů.
Zabraňte vniknutí kapaliny do vnitřku neutěsněných adaptérů. Krok 4: Sušení Po vyčištění nechte 5-10 minut působit, aby se zajistilo úplné odpaření alkoholu. Pro urychlení sušení lze použít stlačený vzduch (nízká teplota, aby se zabránilo kondenzaci).
(3). Kontrola po čištění
Vizuální kontrola: Ujistěte se, že na výrobku nejsou žádná zbytková vlákna, skvrny nebo koroze.
Elektrický test (volitelné):
Použijte síťový analyzátor nebo multimetr ke kontrole přechodového odporu a VSWR (poměr stojatých vln), abyste zajistili normální výkon.
Pokud je signál abnormální (například zvýšená ztráta vložení), může to být způsobeno neúplným čištěním nebo poškozením adaptéru.
(4). Doporučení pro každodenní údržbu
Čistěte pravidelně (každých 3-6 měsíců nebo častěji v prostředí s vysokou prašností).
Používejte protiprachové krytky: Zakryjte rozhraní, když se nepoužívá, abyste zabránili prachu a oxidaci.
Vyhněte se přímému kontaktu s kovovými rozhraními: sůl a mastnota z otisků prstů urychlí korozi.
K poškrábání nepoužívejte brusný papír, kovové kartáče nebo tvrdé předměty.
Vyhněte se použití silikonových lubrikantů (mohou kontaminovat kontaktní povrch a ovlivnit vysokofrekvenční signály).
(5). Speciální manipulace s případem
Mořská voda/prostředí s vysokou vlhkostí: Po čištění aplikujte antioxidant.
Zaseknutá nit: Přidejte malé množství čističe kontaktů a jemně otáčejte, netlačte silou.

List s pokyny pro čištění koaxiálního adaptéru RF:

Doporučení pro každodenní údržbu:

Správné čištění RF koaxiálních adaptérů výrazně prodlužuje jejich životnost a zajišťuje stabilní přenos signálu. Klíčové body:
Jemně očistěte hadříkem nepouštějícím vlákna a bezvodým alkoholem.
Vyvarujte se abrazivních rozpouštědel a poškrábání tvrdými předměty.
Po vyčištění důkladně osušte a zkontrolujte elektrický výkon.

6. Často kladené otázky o koaxiálním adaptéru RF
(1). Základní pojmy
Q1: Co je to RF koaxiální adaptér?
Odpověď: RF koaxiální adaptér je konverzní zařízení používané k připojení koaxiálních kabelů nebo zařízení s různými typy rozhraní, které zajišťuje přizpůsobení impedance (jako je 50 Ω nebo 75 Ω) během přenosu signálu a snižuje odraz a ztráty.
Q2: Jaké jsou běžné typy RF adaptérů?
Odpověď: Mezi běžné typy patří:
Podle typu rozhraní: SMA, N-type, BNC, TNC, SMB, MCX atd.
Podle pohlaví: muž (se špendlíkem), žena (s jackem).
Podle funkce: přímý, pravoúhlý, útlum, přímá izolace atd.

(2). Výběr a použití
Q3: Jak vybrat vhodný RF adaptér?
Odpověď: Je třeba vzít v úvahu následující faktory:
Impedanční přizpůsobení (50Ω nebo 75Ω).
Frekvenční rozsah (např. adaptéry SMA obvykle podporují 0-18 GHz, typ N může dosáhnout nad 18 GHz).
Typ rozhraní (např. SMA až N-typ). Kapacita napájení (pro aplikace s vysokým výkonem je vyžadován speciální adaptér). Materiály a pokovení (pozlacené rozhraní je odolnější proti korozi, izolační materiál PTFE má lepší vysokofrekvenční výkon).

Q4: Může být adaptér zapojen do zařízení na dlouhou dobu?
Odpověď: Ano, ale mějte na paměti: Vyhněte se častému zapojování a odpojování, které způsobuje opotřebení. V prostředí s vysokou vlhkostí nebo korozivním prostředím se doporučuje pravidelně kontrolovat oxidační stav.

Q5: Co mám dělat, když adaptér není utažený nebo uvolněný?
Odpověď: Zkontrolujte, zda jsou závity zarovnány, aby nedošlo k poškození křížem. K utažení použijte momentový klíč podle hodnoty doporučené výrobcem (např. 8-10 in-lbs). Pokud je opotřebení závitu silné, je třeba adaptér vyměnit.

(3). Čištění a údržba
Q6: Je nutné adaptér pravidelně čistit? jak často? Odpověď: Prostředí s nízkou prašností: Čistěte jednou za 6-12 měsíců. Vysoká prašnost/průmyslové prostředí: Čistěte jednou za 1-3 měsíce. Způsob čištění: Otřete kontaktní povrch bezvodým alkoholem (99% IPA) a hadříkem, který nepouští vlákna.

Q7: Jak se vypořádat s oxidací na kontaktní ploše adaptéru?
Odpověď: Mírná oxidace: Otřete elektronickým čističem, jako je DeoxIT.
Silná oxidace: Doporučuje se vyměnit adaptér. Násilné čištění jej může dále poškodit.

Q8: Lze WD-40 použít k mazání závitů adaptéru?
A: Ne! WD-40 obsahuje korozivní přísady a může poškodit povlak. Pokud je vyžadováno mazání, použijte speciální silikonové mazivo (jako je Dow Corning Molykote 44).

(4). Odstraňování problémů
Q9: Co může být příčinou zvýšené ztráty signálu způsobené adaptérem?
Odpověď: Špatný kontakt: Rozhraní je zoxidované nebo nedotažené.
Nesoulad impedance: Použití adaptéru s nesprávnou impedancí (např. směšování 50Ω a 75Ω).
Mechanické poškození: Rozhraní je zdeformované nebo je poškozena vnitřní izolační vrstva.

Q10: Jak otestovat, zda adaptér funguje správně?
A: Vizuální kontrola: Sledujte, zda není rozhraní zoxidované, zdeformované nebo znečištěné.
Test multimetrem: Změřte vodivost mezi dvěma konci (odpor by se měl blížit 0Ω).
Test síťového analyzátoru: Zkontrolujte VSWR (poměr stojatých vln). Ideální hodnota by měla být ≤1,5.

Otázka 11: Je normální, že se adaptér silně zahřívá?
A: Nízká spotřeba energie: Mírné zahřívání je normální.
Aplikace s vysokým výkonem: Pokud se abnormálně zahřívá, může to být způsobeno špatným kontaktem nebo přetížením. Musíte zkontrolovat specifikace adaptéru.

(5). Další otázky
Q12: Lze kombinovat různé značky adaptérů?
Odpověď: Ano, ale musíte se ujistit, že:
Typ rozhraní, impedance a frekvenční rozsah se shodují.
Adaptéry nízké kvality mohou způsobit zhoršení signálu. Doporučuje se vybrat známé značky.

Q13: Proč jsou některé adaptéry označeny jako „DC Block“?
Odpověď: Adaptér DC Block má uvnitř strukturu kondenzátoru, který může blokovat DC signály a umožňuje průchod pouze RF signálů. Používá se k ochraně citlivých zařízení před stejnosměrným napětím.

Q14: Na co si mám dát pozor při skladování adaptéru?
Odpověď: Skladujte v antistatickém sáčku, aby se zabránilo vlhkosti a prachu.
Když se delší dobu nepoužívá, zakryjte jej protiprachovým uzávěrem a umístěte vysoušedlo.
