Jak si vybrat mezi adaptéry SMA, BNC, N, TNC a MMCX?

Rychlá odpověď: Které RF adaptér vybrat pro vaši aplikaci

Krátká odpověď je tato: výběr konektoru závisí na frekvenčním rozsahu, výkonu, rychlosti připojení a dostupném prostoru panelu . SMA se hodí pro všeobecné testovací a měřicí práce až do 18 GHz, BNC se hodí pro rychlé připojení na nízkofrekvenční testovací stolici a práci s videosignálem, typ N pokrývá vysokovýkonné venkovní použití a provoz základnové stanice, TNC přidává závitové spojení odolné proti vibracím pro mobilní a letecké platformy a MMCX slouží kompaktním vnitřním připojením tam, kde je omezený prostor na desce.

RF koaxiální adaptér překlenuje mezeru, kdykoli dvě zařízení nebo dvě kabelové sestavy používají různé rodiny konektorů, různé pohlaví nebo různé styly montáže. Namísto výměny kabelové sestavy nebo konektorového nástroje obnoví kompatibilitu jediný adaptér během několika sekund. Níže uvedené části pojednávají o tom, jak funguje každá řada konektorů, jak se typicky používá vysokofrekvenční koaxiální adaptér samec na samici a kde se adaptér s přírubou se 4 otvory hodí do konstrukce pro montáž na panel.

Co RF koaxiální adaptér Ve skutečnosti ano

RF koaxiální adaptér je krátké, tuhé tělo konektoru používané ke spojení dvou koaxiálních rozhraní, která by se jinak přímo nespojila. Může změnit pohlaví konektoru, změnit rodinu konektorů, změnit impedanční rozhraní nebo jednoduše rozšířit orientaci konektoru z přímého do pravého úhlu. Vzhledem k tomu, že signálová cesta přes adaptér je extrémně krátká, dobře vyrobený adaptér přidává pouze malé, předvídatelné množství vložných ztrát a odrazů ve srovnání s provozem plně náhradního kabelu.

VF koaxiální adaptér samec-samice je nejběžnější konfigurační technici, po kterém sahají na pracovním stole nebo v polní sadě, protože umožňuje připojení kabelu zakončeného zástrčkou k jinému zařízení zakončenému zástrčkou nebo umožňuje, aby zásuvka s přepážkou přijala kabel zakončený zásuvkou, aniž by potřebovali vlastní kabelovou sestavu vyrobenou na zakázku. Měniče pohlaví, rodinné převodníky a pravoúhlé adaptéry dohromady tvoří většinu adaptérů používaných v testovacích laboratořích, telekomunikačních instalacích a výrobních linkách.

Porovnání rodiny konektorů SMA, BNC, N, TNC a MMCX

Každá řada konektorů byla navržena s ohledem na jinou rovnováhu frekvenčního pokrytí, fyzické velikosti a způsobu propojení. Níže uvedená tabulka shrnuje praktické rozdíly, které inženýři zvažují při specifikaci konektoru nebo RF koaxiálního adaptéru mezi rodinami.

Obrázek 1: Běžně uváděné jmenovité hodnoty horní frekvence pro standardní komerční konektory. Přesné verze rozhraní N a SMA se mohou dále rozšířit.

Konverze koaxiálního RF koaxiálního adaptéru ze samce na ženu

Většina polních sad a laboratorních zásuvek obsahuje základní sadu konverzních adaptérů, které pokrývají většinu situací nesouladu. Vědět, která kombinace řeší který problém, šetří čas, když se kabel nespojí s portem přístroje.

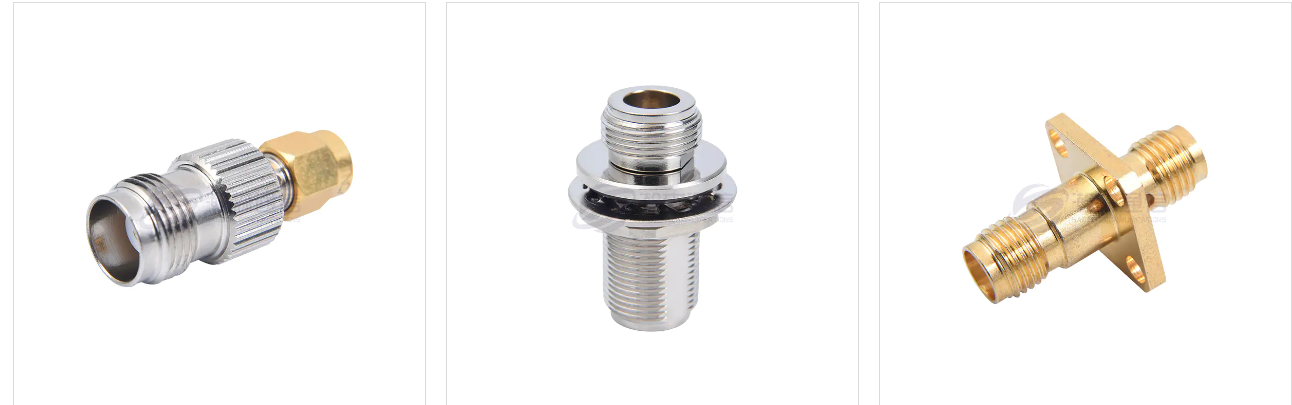

Adaptér SMA Female to SMA Male

Jedná se o čistý měnič pohlaví v rámci stejné rodiny konektorů, který se používá vždy, když je třeba připojit dva kabely zakončené zástrčkou nebo kdykoli, když je třeba, aby zásuvka představovala rozhraní samec. Je to jeden z nejčastěji skladovaných adaptérů v jakémkoli testovacím nastavení založeném na SMA.

Adaptér SMA na BNC

Adaptér SMA na BNC umožňuje připojení malého kabelu SMA se závitem přímo ke stolnímu zařízení vybavenému bajonetovými porty BNC, což je běžná potřeba při přemísťování testovaného bezdrátového modulu nebo antény na obecné laboratorní přístroje.

Adaptér SMA na N

Adaptér SMA na N přemosťuje kompaktní zařízení zakončená SMA k anténním napájecím linkám typu N nebo hardwaru základnové stanice, což je častý požadavek při připojování ručního nebo stolního testovacího zařízení k venkovní infrastruktuře.

Adaptér SMA na TNC

Adaptér SMA na TNC je užitečný vždy, když zařízení se závitovým portem TNC, který je často vybírán pro svou odolnost vůči vibracím na vozidlech nebo na palubách letadel, potřebuje rozhraní s testovacími kabely nebo moduly zakončenými SMA.

Adaptér SMA na MMCX

Adaptér SMA na MMCX připojuje kompaktní interní MMCX pigtaily, běžné u GPS a bezdrátových modulů, k externím SMA zakončeným anténám nebo testovacím kabelům, aniž by bylo nutné přepájet připojení modulu.

Frekvenční výkon a chování při ztrátě vložení

Každý adaptér vložený do signálové cesty přidává malé množství vložného úbytku a tento úbytek obecně roste s rostoucí frekvencí. Dobře vyrobený přesný adaptér obvykle dodává ztrátu pod polovinu decibelu i v blízkosti své jmenovité horní frekvence , ale přesný údaj silně závisí na geometrii konektoru, kvalitě pokovení a mechanickém lícování mezi protilehlými částmi.

Obrázek 2: Obecný referenční trend pro rostoucí vložný útlum s frekvencí napříč typickým přesným RF koaxiálním adaptérem.

Ztráta odrazu se řídí podobným vzorem, protože nespojitosti impedance na párovacím rozhraní jsou úměrně významnější se zkracováním vlnové délky. To je jeden z důvodů, proč přesné konektory drží těsnější mechanické tolerance než součásti komerční třídy dimenzované pro stejnou jmenovitou frekvenci.

Rozdíly v manipulaci s napájením mezi typy konektorů

Fyzická velikost řídí manipulaci s výkonem téměř stejně jako frekvenční rozsah, což je důvod, proč největší konektor v tomto srovnání, typ N, také nese nejvyšší typický výkon. Průměr středového kolíku a dielektrická rozteč určují, kolik proudu a napětí může rozhraní přenášet, než se začne zahřívat nebo jiskřit.

Obrázek 3: Obecné hodnoty referenčního výkonu při pevném nízkofrekvenčním bodě. Skutečná hodnocení klesají s rostoucí frekvencí a liší se podle konkrétního návrhu součásti.

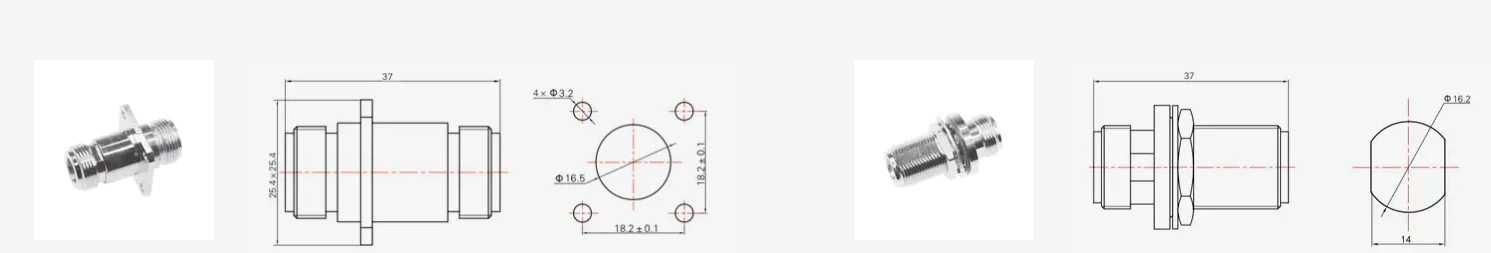

Montáž adaptéru příruby se 4 otvory a aplikace panelu

Adaptér příruby se 4 otvory je adaptér pro montáž na panel nebo přepážkový adaptér postavený kolem čtvercové nebo obdélníkové příruby se čtyřmi otvory pro šrouby, spíše než jednoduchá matice se závitem. Tento způsob montáže poskytuje bezpečný upevňovací bod odolný proti vibracím, když konektor potřebuje projít stěnou skříně zařízení, skříní základnové stanice nebo přepážkou letadla.

Proč si inženýři vybírají přírubový držák přes přepážkovou matici

Konektor ve stylu přepážkové matice se opírá o jeden středový závit a pojistnou matici, která funguje dobře pro obecné skříně, ale může se mírně otáčet při opakovaných cyklech spojování. Adaptér příruby se 4 otvory rozděluje mechanické zatížení mezi čtyři upevňovací prvky, udržuje tělo konektoru pevně na místě a snižuje namáhání vnitřního kontaktu během opakovaných cyklů připojování a odpojování kabelu.

Typické aplikace přírubové montáže

• Průchozí panely základnové stanice a zesilovače
• Konektory na předním a zadním panelu zkušebního zařízení
• Spoje přepážky vzdušného prostoru a obranného krytu
• Kryty lékařských zařízení vyžadující pevný, neotočný port

Styly přírub jsou dostupné u většiny rodin konektorů, takže adaptér příruby se 4 otvory lze specifikovat v rozhraních SMA, N nebo TNC v závislosti na frekvenci a požadavcích na výkon panelu, který obsluhuje.

Porovnání SMA, BNC a N typu napříč praktickými výběrovými faktory

Když samotný frekvenční rozsah nerozhoduje, inženýři často porovnávají rychlost připojení, mechanickou odolnost a dostupný montážní prostor. Níže uvedené srovnání uvádí typ SMA, BNC a N podle pěti praktických faktorů na obecné referenční stupnici.

Obrázek 4: Relativní srovnání mezi pěti praktickými faktory na obecné pětibodové inženýrské referenční škále.

BNC dosahuje dobrých výsledků v rychlosti připojení díky bajonetovému rychlouzávěru, který je vhodný pro zařízení, která se často připojují a odpojují na pracovním stole. Typ N vyměňuje tuto rychlost připojení za vyšší výkon a silnější odolnost proti vibracím, a proto zůstává standardní volbou pro venkovní anténní napájecí vedení. SMA sedí mezi tím a nabízí široké frekvenční pokrytí a kompaktní půdorys za cenu nižší spotřeby energie.

Materiál, pokovování a úvahy o pasivní intermodulaci

Materiál těla konektoru a kvalita pokovení přímo ovlivňují jak mechanickou odolnost, tak elektrický výkon. Mosazná těla s pozlacenými nebo postříbřenými středovými kontakty zůstávají běžnou volbou u adaptérů SMA, N a TNC, protože pozlacení odolává oxidaci na kontaktním povrchu, zatímco mosaz poskytuje stabilní základnu pro opakované závitové cykly.

V aplikacích telekomunikačních základnových stanic a opakovačů se pasivní intermodulační výkon stává specifickým problémem, protože špatné mechanické spojení nebo nekonzistentní pokovování může generovat nežádoucí intermodulační produkty, které interferují se sousedními kanály. Výrobci působící v tomto sektoru obvykle testují hotové adaptéry na pasivním intermodulačním analyzátoru spolu se standardními kontrolami síťového analyzátoru, než jsou díly odeslány zákazníkovi.

Těla z nerezové oceli versus mosaz

Tělesa z nerezové oceli zvyšují odolnost proti korozi pro pobřežní nebo námořní nasazení a venkovní základnové stanice vystavené vlhkosti a slanému vzduchu, zatímco mosazná těla zůstávají standardní volbou pro obecná vnitřní a laboratorní prostředí, kde záleží na hmotnosti a nákladech na obrábění více než na extrémní odolnosti proti korozi.

Práce s výrobcem nebo dodavatelem RF adaptéru

Výběr výrobce RF adaptéru vyžaduje kontrolu více než čísla dílu na datovém listu. Schopnost testování, konzistence pokovování a schopnost podporovat vlastní RF adaptér – to vše určuje, jak spolehlivě může dodavatel splnit požadavky na frekvenci, výkon a montáž konkrétního projektu.

Ningbo Hanson Communication Technology Co., Ltd. je jedním z příkladů továrny na RF adaptéry, která provozuje své vlastní obráběcí, galvanické a montážní dílny spíše než outsourcing výrobních fází samostatným prodejcům. Společnost se zaměřuje na RF koaxiální konektory, adaptéry, vysokofrekvenční kabelové sestavy a kabelové sestavy s nízkou intermodulací a spolupracuje se sítí stabilních dodavatelů na podpoře vlastní výroby. Produkty tohoto druhu výrobců se běžně používají v komunikačních základnových stanicích, leteckých zařízeních a krytech lékařských přístrojů, což jsou odvětví, kde záleží na konzistentním elektrickém výkonu všech dodávaných dílů stejně jako na mechanickém uchycení.

Při hodnocení dodavatele RF adaptéru se inženýři obvykle ptají, zda továrna může podporovat programy OEM RF adaptérů postavené na konkrétním výkresu nebo vzorku, zda je k dispozici vlastní testovací zařízení, jako je síťový analyzátor nebo pasivní intermodulační tester pro ověření hotové součásti, a jak dodavatel zpracovává vlastní požadavky na RF adaptér, které nespadají do standardní konfigurace katalogu. Výrobce provozující vlastní obráběcí a pokovovací dílny má obecně lepší pozici k tomu, aby dodržoval úzké tolerance v celém výrobním cyklu, než výrobce, který se zcela spoléhá na vnější zpracování.

Nejlepší postupy instalace a utahovacího momentu pro RF koaxiální adaptéry

Správná technika instalace chrání kvalitu signálu i životnost konektoru a většina předčasného opotřebení konektoru se vrací k jednomu z níže uvedených kroků, který je během montáže přeskočen.

1. Před připojením jakéhokoli adaptéru zkontrolujte spojovací rozhraní, zda není znečištěné, vlhké nebo poškozené závity.
2. Před závitem vyrovnejte konektor rovně, abyste zabránili křížovému závitu spojovací matice.
3. Nejprve ručně utáhněte závitové konektory a poté použijte kalibrovaný momentový klíč, kde typ konektoru specifikuje hodnotu utahovacího momentu.
4. Při utahování se vyvarujte kroucení samotného kabelu, protože krouticí moment by se měl přenášet spíše přes matici spojky než přes plášť kabelu.
5. U pevných instalací podepřete hmotnost kabelu v blízkosti konektoru, abyste zabránili trvalému mechanickému namáhání rozhraní.
6. Nepoužité adaptéry skladujte s nasazenými ochrannými krytkami, aby byly kontaktní plochy bez prachu a vlhkosti.

Konektory bajonetového typu, jako je BNC, potřebují pouze čtvrtotáčkový tlakový a otočný pohyb a vynucení závitového utažení na bajonetovém rozhraní může spíše poškodit uzamykací drážky než zlepšit spojení.

Často kladené otázky

• Q1: Co je to RF koaxiální adaptér

  Odpověď: Jedná se o krátké tělo konektoru, které se používá ke spojení dvou koaxiálních rozhraní, která se liší pohlavím, rodinou konektorů nebo orientací, což umožňuje propojení neshodných kabelů a zařízení bez vlastní kabelové sestavy.

• Q2: K čemu se používá vysokofrekvenční koaxiální adaptér samec-samice

  Odpověď: Převádí rozhraní samec na rozhraní samice nebo naopak, běžně používané ke spojení dvou kabelů zakončených zástrčkou nebo k vytvoření použitelného samčího spojovacího bodu zásuvce.

• Q3: Co je přírubový adaptér se 4 otvory

  Odpověď: Jedná se o adaptér pro montáž na panel s přírubou se čtyřmi šrouby spíše než s jednou maticí se závitem, což poskytuje bezpečný, neotočný upevňovací bod pro aplikace s přepážkou a průchodkou skříně.

• Q4: Jaký je rozdíl mezi konektory SMA a BNC

  Odpověď: SMA používá malou závitovou spojku a pokrývá širší frekvenční rozsah, zatímco BNC používá rychlý bajonetový uzávěr a je běžný u stolních přístrojů pracujících na nižších frekvencích.

• Otázka 5: Mohu připojit kabel SMA k anténě typu N přímo

  Odpověď: Ne přímo, protože dvě rodiny konektorů se liší velikostí a závitem, ale adaptér SMA na N přemosťuje dvě rozhraní, aniž by potřeboval novou kabelovou sestavu.

• Q6: K čemu se používá adaptér SMA na MMCX

  Odpověď: Připojuje kompaktní MMCX pigtail, běžný u GPS a bezdrátových modulů, k anténě zakončené SMA nebo testovacímu kabelu bez přepájení připojení modulu.

• Q7: Jste přímý výrobce nebo obchodní společnost

  A: Ningbo Hanson Communication Technology Co., Ltd. provozuje vlastní obráběcí, galvanické a montážní dílny, vyrábí a dodává vlastní RF konektory a adaptéry.

• Q8: Jaké produkty můžete poskytnout

  Odpověď: Hlavními produkty jsou RF koaxiální konektory, adaptéry včetně samčího/samicového RF koaxiálního adaptéru a konfigurací adaptéru se 4 otvory, vysokofrekvenční kabelové sestavy a nízko intermodulační kabelové sestavy.

• Q9: Můžete vyrobit přizpůsobené RF adaptéry

  Odpověď: Ano, požadavky na vlastní RF adaptér a OEM RF adaptér jsou vyvíjeny a vyráběny podle zákaznických výkresů nebo vzorků.

• Q10: Jak vaše společnost zajišťuje kvalitu produktů

  Odpověď: Každý výrobní proces zahrnuje inline kontrolu a hotové díly procházejí důkladným kontrolním procesem v souladu s požadavky zákazníka, podporovaným interním síťovým analyzátorem a pasivním intermodulačním testovacím zařízením.

• Q11: Kam převážně vyvážíte své zboží?

  Odpověď: Produkty jsou vyváženy do desítek zemí včetně Spojených států, Německa, Japonska, Španělska, Itálie, Spojeného království, Jižní Koreje, Austrálie a Kanady.

• Q12: Jak dlouho trvá získat odpověď poté, co odešleme dotaz

  Odpověď: Dotazy jsou obvykle zodpovězeny do dvanácti hodin od obdržení.
