Jakou funkci má RF koaxiální adaptér?

V radiofrekvenčních (RF) systémech je rozhodující stabilita a konzistence přenosu signálu. Ať už jde o komunikační zařízení, testovací přístroje, bezdrátové přenosové systémy nebo laboratorní platformy pro RF měření, všechny spoléhají na různé koaxiální konektory. V praktickém inženýrství však různá zařízení často používají různé typy rozhraní, což vyžaduje klíčovou součást, která se může připojit, převést a zachovat kvalitu signálu – RF koaxiální adaptér . Jaká je tedy přesně funkce RF koaxiálního adaptéru? Jakou roli hraje v RF systému?

1. Základní funkce an RF koaxiální adaptér

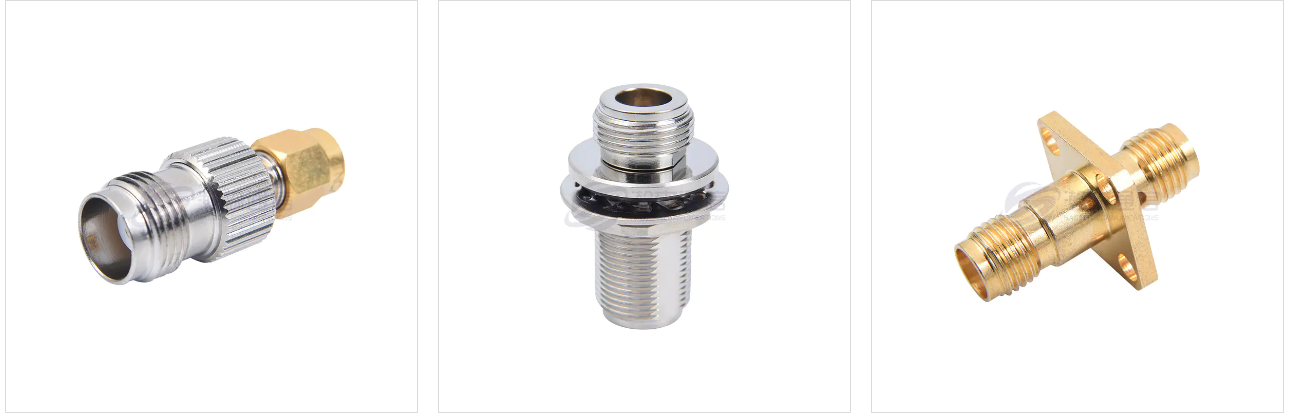

Primární funkcí RF koaxiálního adaptéru je umožnit spolehlivou konverzi a spojení mezi různými typy RF konektorů. Některé přístroje například používají rozhraní typu N, zatímco zařízení používá rozhraní SMA; v takových případech je zapotřebí N-to-SMA RF adaptér, který umožní bezproblémové propojení.

Mezi běžné způsoby připojení patří:
Přizpůsobení mezi různými typy rozhraní: jako SMA-N, BNC-TNC, SMA-UHF atd.
Přizpůsobení mezi různými typy rozhraní: jako SMA samice na SMA samice, SMA samec na SMA samec atd.
Spojení mezi přesným a standardním rozhraním: splnění požadavků na vysokofrekvenční měření.

Tato flexibilita výrazně zlepšuje kompatibilitu systému, eliminuje potřebu výměny celé kabeláže nebo portů, čímž snižuje náklady a zvyšuje efektivitu.

2. Zajištění stabilního přenosu RF signálu
Mnoho lidí se mylně domnívá, že adaptér je pouze „fyzický konektor“, ale ve skutečnosti mají jeho elektrické vlastnosti významný dopad na kvalitu signálu systému. Vysoce kvalitní RF adaptéry mohou:

(1) Udržujte konzistentní charakteristickou impedanci
Většina RF systémů používá charakteristickou impedanci 50 ohmů. Pokud je impedance adaptéru neodpovídající, povede to ke zvýšenému odrazu a vyššímu VSWR, což ovlivní integritu signálu.

(2) Snižte ztrátu vložení
Vysoce kvalitní adaptéry mají typicky extrémně nízkou vložnou ztrátu, což minimalizuje útlum signálu při vysokofrekvenčním přenosu.

(3) Zachování schopnosti širokopásmového přenosu
RF koaxiální adaptéry obvykle podporují signály od DC do několika GHz, desítek GHz nebo dokonce vyšších frekvencí, což je zvláště důležité pro scénáře mikrovlnného testování.

Dobrý RF adaptér tedy nejen dokončí připojení, ale také zajistí přesný a stabilní přenos signálu.

3. Zvýšení flexibility a rozšiřitelnosti
RF testovací přístroje, jako jsou spektrální analyzátory, síťové analyzátory a měřiče výkonu, využívají různé typy portů. RF koaxiální adaptéry umožňují inženýrům:
Rychle převádějte rozhraní, zkracujte dobu přípravy;
Snadněji připojte sondy, zátěže, kalibrační součásti a další kritická zařízení;
Flexibilně konfigurujte cesty připojení ve složitých testovacích scénářích;
Vyhněte se opotřebení způsobenému častou výměnou kabelu nebo konektoru.
Pro laboratorní testery jsou RF adaptéry téměř nepostradatelnými nástroji; účinné testování bez nich není možné.

4. Snížení opotřebení zařízení a ochrana životnosti konektoru
Mnoho špičkových testovacích přístrojů má extrémně drahé RF porty a časté zapojování a odpojování může způsobit opotřebení. Použití RF koaxiálních adaptérů funguje jako „ochranné rozhraní“ a soustřeďuje opotřebení na levnější adaptér spíše než na port drahého zařízení.

Například:
Instalace adaptérů SMA na síťové analyzátory pro dlouhodobou ochranu;
Použití vysoce přesných adaptérů při přepínání vysokofrekvenčních sond pro snížení rizika poškození.
To nejen prodlužuje životnost zařízení, ale také snižuje náklady na údržbu.

I když se zdá, že se jedná o malý konektor, RF koaxiální adaptér hraje v RF systémech zásadní roli. Nejenže zajišťuje kompatibilitu rozhraní, ale také zaručuje kvalitu signálu, chrání porty zařízení a zlepšuje efektivitu testování, což z něj činí nepostradatelnou základní součást pro různé RF systémy.
